Escaneado 3D y digitalización de piezas
El escaneado 3D y la digitalización de piezas es el servicio técnico que convierte un componente físico en un modelo tridimensional dimensionalmente fiel, permitiendo medirlo, compararlo con su diseño nominal, rediseñarlo o reproducirlo sin depender de planos previos. Es, en esencia, la traducción de una geometría real a un dato de ingeniería explotable.
El proceso se apoya en escáneres ópticos de alta resolución que capturan millones de puntos por segundo y generan una nube de puntos que, tras su alineación y mallado, da lugar a un modelo exportable a entornos CAD. Como partner técnico externo, INFINITIA no se limita a capturar la geometría: interpreta la desviación, la contrasta con las tolerancias funcionales de la pieza y traduce el resultado en una decisión de ingeniería.
En entornos industriales exigentes, la ausencia de documentación técnica, la deriva dimensional de un utillaje o el desajuste entre un componente y su conjunto detienen líneas de producción y comprometen validaciones. La digitalización de piezas cierra esa brecha aportando evidencia geométrica objetiva, base indispensable para cualquier proceso posterior de desarrollo mecánico o de rediseño.
habla con un especialista
Solicita una consultoría inicial sin coste, ponte en contacto con un consultor de nuestro equipo de especialistas
¿Qué es el escaneo y digitalización 3D?
¿qué es?
El escaneado 3D consiste en la recreación tridimensional de un objeto, a partir de una máquina denominada escáner. El escáner permite obtener todos los datos necesarios para capturar la geometría de dicho objeto y crear su modelo 3D.
Digitalizamos un objeto real para poder mejorar su diseño. Gracias al escaneado 3D, desde INFINITIA obtenemos toda la información necesaria para generar planos de piezas descatalogadas o piezas donde queremos comprobar cotas y dimensiones concretas.
Cabe destacar que el escaneado 3D es un tipo de metrología. Esta ciencia consiste en el estudio de propiedades medibles para su continua mejora. Así, podemos aplicar la metrología 3D a diferentes servicios de nuestro laboratorio. En desarrollo mecánico nos ayuda en el proceso de fabricación de piezas; dándonos información sobre sus dimensiones o su modo de fabricación.
En prototipado, el escaneado 3D resulta útil para encajar y diseñar digitalmente un prototipo. Cuéntanos lo que necesitas, en INFINITIA empleamos las técnicas más novedosas como el escaneado 3D para dar solución a tu proyecto.
Escaneado 3D en INFINITIA. Metrología 3D con interpretación dimensional
El valor técnico del escaneado 3D y la digitalización de piezas en INFINITIA se construye sobre una premisa: la nube de puntos no es el entregable, es la materia prima. Como partner técnico externo con visión industrial, INFINITIA parte de la pregunta del cliente (por qué no monta, por qué se desgasta antes de tiempo, cómo replicar este componente) y diseña la captura en función de esa pregunta. La resolución, la densidad de puntos, las referencias de alineación y los criterios de comparación se definen para responderla, no para generar el archivo más pesado posible.

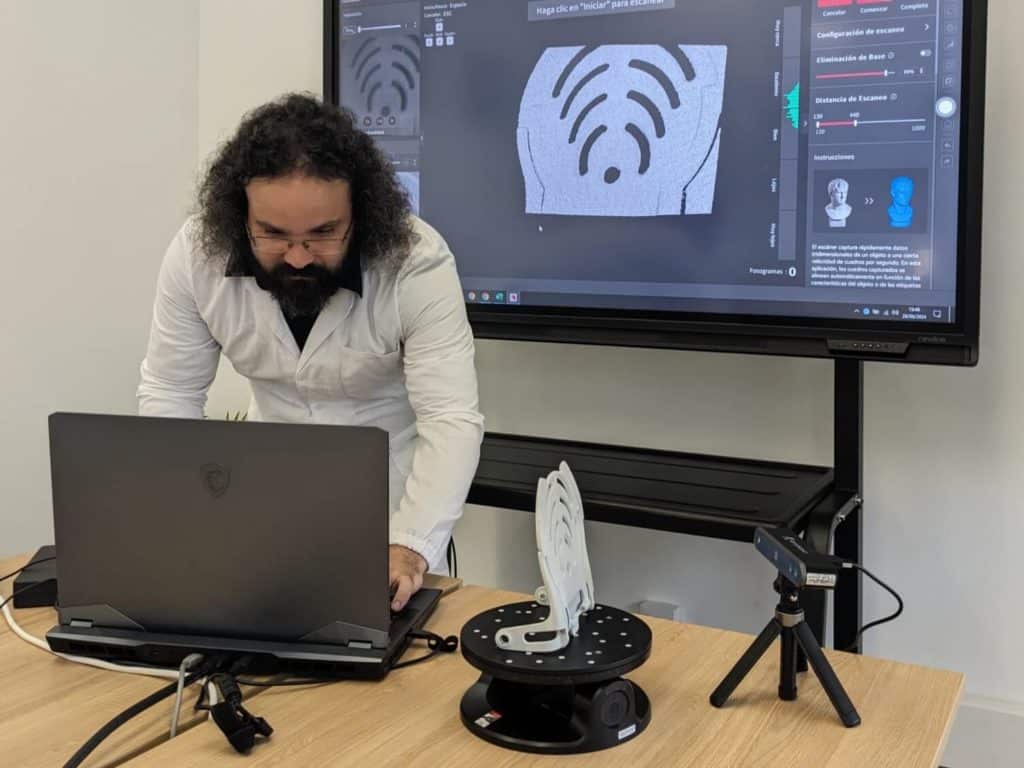

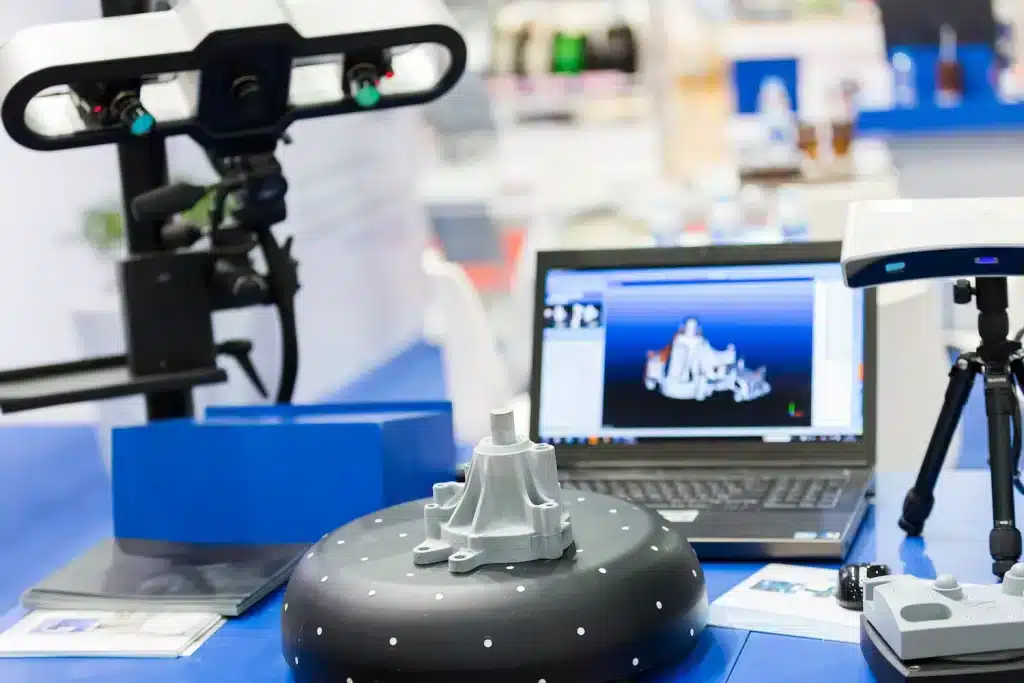

Las técnicas empleadas combinan escaneado óptico de alta precisión mediante equipos de mano y portátiles, con captura de color y procesado de millones de puntos por segundo. La portabilidad permite digitalizar piezas montadas, equipos instalados o componentes de gran tamaño que no admiten desplazamiento. El procesado incluye alineación multi-toma, mallado, limpieza de ruido, extracción de superficies paramétricas y generación de un modelo CAD editable. Cuando la geometría no explica por sí sola el comportamiento observado, el modelo se integra en un estudio de ingeniería forense que investiga el origen técnico de la desviación.
La complementariedad de enfoques es lo que sostiene la fiabilidad del diagnóstico. Una desviación dimensional puede tener origen en el proceso de fabricación, en la contracción del material, en una tensión residual o en un fallo progresivo en servicio. Por eso el modelo 3D se contrasta con la caracterización del material, con la inspección de superficie y, cuando procede, con un diagnóstico de la causa raíz del fallo. Medir, interpretar y decidir son tres etapas encadenadas, no tres servicios independientes.
El diferencial de INFINITIA reside en unir rigor metrológico y criterio de ingeniería. El equipo trabaja con normativa aplicable y con la experiencia acumulada en sectores donde la geometría condiciona la seguridad del producto.
Beneficios del escaneado 3D para el control dimensional y el rediseño de componentes
BENEFICIOS
El escaneado 3D industrial elimina la dependencia de la documentación técnica original. Cuando una pieza carece de planos, ha sido modificada en planta o procede de un proveedor desaparecido, la digitalización reconstruye su geometría con exactitud suficiente para refabricarla, integrarla en un conjunto o someterla a análisis. Esto reduce de forma directa el tiempo de parada asociado a repuestos no disponibles y evita el sobrecoste de fabricar por aproximación y corregir por iteración.
La digitalización de piezas convierte el control dimensional en una comparación de superficie completa. Al superponer el modelo escaneado sobre el modelo CAD nominal se obtiene un mapa de desviaciones que localiza, punto por punto, dónde y cuánto se aparta la pieza fabricada de su diseño. Esa información permite discriminar entre una desviación irrelevante y una desviación crítica, decidir sobre la aceptación de un lote y corregir el utillaje en el origen del problema en lugar de en el producto final. El impacto sobre el coste de no calidad es inmediato y cuantificable con los propios datos del proyecto.
El escaneado 3D acelera el rediseño y la ingeniería inversa de componentes existentes. Partiendo de la geometría real, no de la teórica, es posible optimizar espesores, modificar interfaces de montaje, adaptar una pieza a un material distinto o preparar su fabricación por vía aditiva. Ese punto de partida objetivo refuerza cualquier proyecto de desarrollo de producto previo a una inversión en utillaje o molde, porque sustituye la suposición geométrica por medida.
Finalmente, la digitalización aporta trazabilidad. El modelo 3D de una pieza constituye un registro objetivo de su estado en un momento determinado: el estado de recepción, el estado tras un ciclo de servicio o el estado tras una reparación. Comparar esos estados permite cuantificar desgaste, fluencia o deformación permanente, y sostiene decisiones sobre vida útil, intervalos de sustitución o admisibilidad de un componente reacondicionado. En sectores regulados, ese registro es además la evidencia documental que respalda la decisión ante auditoría.
Aplicaciones del escaneado 3D para acelerar decisiones de ingeniería
aplicaciones
El escaneado 3D se aplica en cualquier punto del ciclo de vida de un componente en el que la geometría real difiera, o pueda diferir, de la geometría teórica. Esa transversalidad explica que un mismo servicio sirva para reconstruir un repuesto obsoleto, validar un lote de producción, cuantificar el desgaste de un equipo o preparar la digitalización previa a un rediseño. La técnica es común; el criterio de aplicación cambia por completo según el problema.
INFINITIA aborda estas aplicaciones desde el objetivo industrial, no desde la herramienta. Antes de escanear se define qué tolerancia es funcionalmente relevante, qué superficies gobiernan el montaje y qué decisión debe habilitar el resultado. Esta forma de trabajar evita el error más frecuente en digitalización: obtener un modelo técnicamente impecable que no responde a la pregunta que originó el encargo.
- Ingeniería inversa de componentes sin documentación técnica
- Control dimensional y verificación frente al modelo CAD nominal
- Digitalización de piezas descatalogadas y repuestos obsoletos
- Escaneado 3D como apoyo al análisis de fallos y deformaciones
- Digitalización de piezas para prototipado y fabricación aditiva
- Escaneado 3D in situ de equipos y conjuntos montados
Sectores donde el escaneado 3D permite reducir el riesgo dimensional
SECTORES
El escaneado 3D y la digitalización de piezas aportan valor en todo sector industrial donde la geometría condicione la función, la seguridad o la certificación del producto. Los requisitos cambian (micras en un implante, metros en una estructura aeronáutica, ciclos térmicos en un componente de potencia), pero el problema de fondo es siempre el mismo: la pieza real nunca coincide exactamente con la pieza diseñada, y la industria necesita saber cuánto importa esa diferencia.
INFINITIA adapta el enfoque a la exigencia normativa y funcional de cada sector. La densidad de captura, los criterios de alineación, las tolerancias de referencia y el formato del entregable se ajustan al marco aplicable, desde la IATF 16949 en automoción hasta la AS9100 en aeronáutica o la ISO 13485 en dispositivos médicos. La medición es una herramienta común; el criterio de aceptación es específico de cada industria.
Escaneado 3D y digitalización de piezas en INFINITIA para asegurar la trazabilidad geométrica del producto
Valor
El escaneado 3D y la digitalización de piezas aportan a la industria una capacidad que ninguna otra técnica ofrece con la misma economía y densidad de información: convertir la forma real de un objeto en un dato de ingeniería completo, medible y comparable.
El impacto sobre la decisión industrial es de naturaleza preventiva. Un mapa de desviaciones obtenido antes de liberar una serie evita el coste de un lote no conforme; la digitalización periódica de un componente en servicio anticipa la sustitución antes de la parada no programada; la reconstrucción geométrica de una pieza problemática permite formular hipótesis de fallo verificables en lugar de conjeturas. Cuando el origen del problema no es evidente, ese modelo alimenta el diagnóstico inicial del fallo y orienta la campaña analítica posterior hacia las hipótesis que la geometría sostiene, descartando las que contradice.
En el plano económico y operativo, el escaneado 3D actúa sobre las dos partidas más costosas de un problema dimensional: el tiempo hasta el diagnóstico y el número de iteraciones hasta la solución. Medir la superficie completa desde el primer momento reduce ambas. Rediseñar sobre geometría real, y no sobre geometría supuesta, evita el ciclo de fabricar, probar, corregir y volver a fabricar que consume el presupuesto de utillaje. Esa misma base geométrica es el punto de partida de los proyectos de diseño e innovación de producto que INFINITIA desarrolla cuando la mejora del componente exige algo más que una corrección dimensional.
En sectores regulados (automoción, aeronáutica y defensa, dispositivos médicos, energía) el modelo tridimensional constituye además evidencia documental. Es el registro objetivo del estado geométrico de una pieza en un instante determinado, y como tal sostiene la justificación de una aceptación, de un reacondicionamiento o de una modificación de diseño ante auditoría. INFINITIA se sitúa en este punto como socio técnico estratégico: un equipo especializado que mide con rigor metrológico, interpreta con criterio de ingeniería y devuelve al cliente no un archivo, sino la decisión que ese archivo permite tomar.
