Análisis de riesgos de diseño
El análisis de riesgos de diseño consiste en identificar, evaluar y priorizar lo que puede fallar en un producto por cómo está diseñado, antes de fabricar prototipos o utillajes, para decidir qué cambiar en el diseño y qué validar.
Dentro de nuestro servicio de desarrollo de producto, esta fase del desarrollo mecánico llega cuando el modelo 3D ya existe y todavía hay posibilidad de cambiarlo. Revisamos función, resistencia, tolerancias, montaje y uso para localizar los puntos débiles del diseño antes de que aparezcan en el prototipo o en la serie.
Un riesgo que se descubre con el molde fabricado o con el producto en el mercado obliga a rehacer utillajes, repetir validaciones o gestionar reclamaciones. Detectarlo sobre el modelo lo convierte en un cambio de geometría, de material o de tolerancia.
habla con un especialista
Solicita una consultoría inicial sin coste, ponte en contacto con un consultor de nuestro equipo de especialistas
¿En qué consiste el análisis de riesgos de diseño?
¿qué es?
El análisis de riesgos de diseño es la revisión sistemática de un producto en fase de diseño para encontrar los modos en que puede fallar en su función, en su resistencia o en su uso, estimar su gravedad y su probabilidad y definir las acciones que los eliminan o los reducen. Sirve para llegar al prototipo con los riesgos principales resueltos o, al menos, con un plan para comprobarlos. No es un trámite documental: cada riesgo identificado acaba en un cambio de diseño, en un cálculo, en una prueba o en una aceptación justificada.
Es una práctica asentada en los sectores con exigencias de fiabilidad y seguridad. El AMFE de diseño, cuyo método describe la norma IEC 60812, es su herramienta más conocida en automoción y bienes de equipo, y en producto sanitario la gestión de riesgos sigue la ISO 14971. Fuera de los sectores regulados aporta lo mismo: decisiones de diseño justificadas y trazables antes de invertir en fabricación.
Los riesgos que se revisan son funcionales (que el producto no haga lo que debe), estructurales (roturas, deformaciones, fatiga), de tolerancias y montaje (piezas que no encajan o interfieren), de fabricación (geometrías difíciles de producir), de uso (manipulación incorrecta o uso indebido previsible) y normativos. Cada uno se puntúa por severidad, ocurrencia y detección para decidir dónde actuar primero. Los riesgos funcionales, de montaje y de uso suelen aparecer en la revisión estructurada del diseño; los estructurales y térmicos necesitan cálculo.
Análisis de riesgos del diseño en INFINITIA
En INFINITIA hacemos el análisis sobre el modelo 3D y junto al equipo que conoce el producto. Partimos de los requisitos y de las condiciones reales de uso, recorremos el diseño función por función y cada riesgo relevante sale con una acción concreta: un cambio de geometría, de material o de tolerancia, un cálculo o una prueba.
Cuando el riesgo es estructural lo comprobamos por simulación, como en la mejora del diseño mecánico de un producto que rompía dentro de su rango normal de funcionamiento: se analizó el caso real de cargas y se propusieron cambios viables dentro de las limitaciones de geometría y volumen.

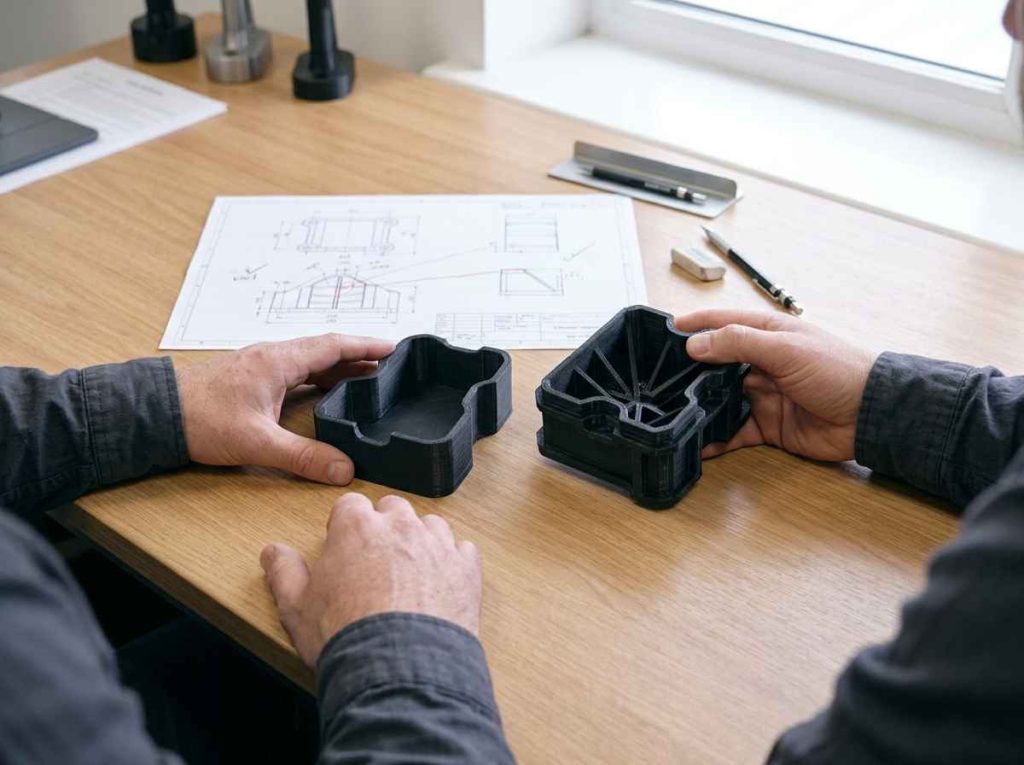

La simulación permite además comparar alternativas antes de fabricar ningún prototipo. Es lo que se hizo en el diseño de un dispositivo de aireación compacto y de gran potencia: sus distintas configuraciones se compararon mediante simulación de fluidodinámica y se prototipó una única versión, ya respaldada por el cálculo.
El resultado es una matriz de riesgos priorizada, con las acciones de diseño propuestas y el cálculo, la prueba o el prototipo que debe cerrar cada riesgo. Ese plan de validación se convierte en la hoja de ruta de la fase siguiente y evita prototipos que no comprueban lo importante.
Beneficios del análisis de riesgos en el diseño de producto
Beneficios
Reduce el coste de los errores de diseño. Un riesgo detectado sobre el modelo se corrige con un cambio en CAD; el mismo riesgo descubierto en el prototipo exige rehacer piezas y, en la serie, modificar moldes, retirar producto o gestionar reclamaciones. Cuanto antes se identifica, menos cuesta resolverlo.
Acorta el desarrollo. Al priorizar los riesgos, los prototipos y los ensayos se dirigen a comprobar lo que de verdad puede fallar y se reducen las iteraciones a ciegas. Así se trabajó en el estudio de viabilidad que convirtió una patente en un diseño fabricable, donde requisitos, mecanismos, materiales y normativa se revisaron antes de fabricar. Cada prueba física tiene así un objetivo claro y un criterio de aceptación previo.
Aumenta la fiabilidad y la seguridad del producto. Revisar cargas, fatiga, temperaturas y uso indebido previsible en fase de diseño reduce la probabilidad de roturas en servicio y de riesgos para el usuario, que son los fallos más caros para cualquier marca. En productos con usuarios finales, un fallo de seguridad pesa más que cualquier ahorro conseguido en el diseño.
Deja las decisiones documentadas. La matriz de riesgos justifica cada elección de diseño ante dirección, clientes o auditorías, y sirve de base para la homologación del producto. También permite reconstruir el razonamiento cuando, años después, haya que modificarlo. En sectores regulados, esa trazabilidad es además una exigencia del expediente técnico.
Tipos de análisis de riesgos en el diseño mecánico
tipos
El análisis de riesgos del diseño combina varias herramientas, porque no todos los riesgos se detectan igual: unos salen en una revisión estructurada y otros solo en el cálculo o en una prueba física. La elección depende de la fase del proyecto y de la gravedad de lo que puede fallar.
En cada proyecto definimos qué herramienta aplicar a cada riesgo, de modo que el esfuerzo se concentre en los puntos críticos y no en revisar todo el diseño con el mismo nivel de detalle.
AMFE de diseño (DFMEA)
El AMFE de diseño recorre cada función del producto, identifica sus modos de fallo potenciales, sus efectos y sus causas en el diseño, y los puntúa por severidad, ocurrencia y detección. El resultado es una lista priorizada de riesgos con acciones asignadas, que se actualiza a medida que el diseño evoluciona. La puntuación permite ordenar los riesgos y comprobar, tras aplicar cada acción, cuánto se ha reducido.
Es especialmente útil en productos con muchas funciones o componentes, donde el fallo de una pieza secundaria puede inutilizar el conjunto. Los fundamentos del método se explican en el artículo sobre qué es el AMFE y cómo se aplica, y en el desarrollo mecánico se trabaja directamente sobre el modelo 3D.
Análisis de tolerancias y cadenas de cotas
El análisis de tolerancias comprueba que las piezas encajan y funcionan cuando cada una se fabrica dentro de su tolerancia, y no solo en su cota nominal. Se suman las variaciones a lo largo de la cadena de cotas, por peor caso o de forma estadística, para detectar interferencias, holguras excesivas o desalineaciones.
Permite ajustar las tolerancias donde son críticas y relajarlas donde no aportan nada, lo que reduce el coste de fabricación sin comprometer el montaje. Es la base para que el diseño para fabricación fije cotas realistas para el proceso elegido. En conjuntos con muchas piezas o con mecanismos, evita sorpresas en el primer montaje del prototipo.
Simulación por elementos finitos del diseño
La simulación por elementos finitos calcula tensiones, deformaciones, temperaturas o vida a fatiga sobre el modelo 3D y localiza las zonas donde el diseño trabaja al límite. Permite comparar variantes de geometría o de material sin fabricarlas y descartar las que no cumplen. También estudia el comportamiento frente a impactos, vibraciones o dilataciones térmicas entre materiales distintos.
Es la herramienta adecuada para los riesgos estructurales y térmicos: radios insuficientes, nervios mal situados, espesores que no soportan la carga o uniones que concentran tensiones. Sus resultados dependen de cargas y materiales bien definidos, por eso se contrastan después con ensayos sobre prototipo en los puntos críticos.
Revisión de diseño por etapas
La revisión de diseño es una evaluación estructurada del modelo en hitos definidos (concepto, diseño de detalle y antes de liberar planos), con una lista de comprobación de función, montaje, fabricación, seguridad y normativa. Participan perfiles distintos para que cada uno aporte su punto de vista.
Detecta riesgos que no aparecen en un cálculo: un tornillo inaccesible para el mantenimiento, una pieza que se puede montar al revés, un borde cortante o un componente sin proveedor alternativo. Situada justo después del diseño 3D y modelado mediante CAD, evita que esos errores lleguen a los planos de fabricación. Cada revisión termina con una lista de acciones y se comprueba su cierre en la siguiente.
Análisis de uso y seguridad del usuario
El análisis de uso evalúa cómo interactúa el usuario con el producto, incluido el uso indebido razonablemente previsible: golpes, caídas, montaje incorrecto, limpieza agresiva o manipulación por personas sin formación técnica. Cada escenario se traduce en un riesgo con su severidad para el usuario, a partir de la observación de usuarios reales o de la experiencia con productos similares.
Permite incorporar protecciones, guías de montaje o cambios de forma que eliminan el riesgo en origen, antes de recurrir a advertencias en el manual. Es la parte del análisis que más pesa en la conformidad del producto y en su responsabilidad frente al usuario final, sobre todo en productos de consumo y equipos de trabajo.
Plan de validación del diseño
El plan de validación asigna a cada riesgo relevante la prueba que lo cierra: un cálculo, una simulación, un ensayo sobre prototipo o una inspección. Así cada prototipo tiene un objetivo claro y cada resultado se compara con un criterio de aceptación fijado de antemano.
| Riesgo | Herramienta | Momento | Evidencia |
|---|---|---|---|
| Funcional | AMFE de diseño | Concepto y detalle | Matriz de riesgos |
| Estructural | Simulación | Diseño de detalle | Informe de cálculo |
| Montaje | Tolerancias | Antes de planos | Cadena de cotas |
| Fabricación | Revisión de diseño | Antes de planos | Lista de cambios |
| Uso y seguridad | Análisis de uso | Detalle y prototipo | Acciones de diseño |
Las pruebas físicas se concentran en los riesgos que el cálculo no puede cerrar con seguridad y se hacen sobre prototipos funcionales antes de encargar el utillaje definitivo. Cuando un ensayo no supera el criterio, el riesgo vuelve al análisis con información nueva y se decide la acción de diseño correspondiente. El plan resultante sirve también como base documental para la homologación.
Sectores donde el análisis de riesgos del diseño evita fallos en servicio
sectores
La prioridad del análisis cambia según el sector: fatiga y repetibilidad en automoción, seguridad del operario en maquinaria, gestión de riesgos regulada en producto sanitario o uso intensivo y coste en bienes de consumo.
En todos los casos el método es el mismo, pero cambian los criterios de severidad y la documentación que exigen el cliente o la normativa de cada sector.
Análisis de riesgos de diseño en automoción: fatiga, vibración y producción en gran serie
En automoción y movilidad los componentes soportan vibración, ciclos térmicos y cargas repetidas durante toda su vida útil, y un error de diseño se multiplica por todo el volumen de producción.
- AMFE de diseño: práctica habitual en la cadena de suministro del sector para justificar las decisiones de diseño.
- Fatiga y vibración: revisión de uniones, soportes y zonas de concentración de tensiones.
- Tolerancias de montaje: cadenas de cotas que aseguran el ensamblaje en línea sin ajustes manuales.
Resolver estos riesgos en el modelo evita modificar utillajes cuando la producción en serie ya está comprometida, en un sector donde una retirada de producto afecta a miles de unidades.
Análisis de riesgos de diseño en electrónica: temperatura, estanqueidad y seguridad eléctrica
En equipos eléctricos y electrónicos el diseño mecánico protege la electrónica, evacua el calor y aísla al usuario, de modo que un fallo de la envolvente compromete todo el equipo. La miniaturización deja además poco margen para corregir problemas térmicos o de montaje una vez fijada la envolvente.
- Gestión térmica: puntos calientes y ventilación revisados por cálculo antes del prototipo.
- Estanqueidad: juntas, uniones y pasos de cable evaluados frente al grado de protección exigido.
- Seguridad eléctrica: distancias, accesibilidad a partes activas y comportamiento frente al fuego.
Revisar estos riesgos antes de certificar evita repetir ensayos por un cambio tardío de diseño y permite llegar a la certificación con un diseño estable.
Análisis de riesgos de diseño en maquinaria: seguridad del operario, fatiga y mantenimiento
En maquinaria y bienes de equipo el diseño protege al operario y resiste años de cargas cíclicas, y la evaluación de riesgos de la máquina se apoya en la ISO 12100.
- Seguridad del operario: zonas de atrapamiento, protecciones y accesos identificados desde el diseño.
- Cargas cíclicas: dimensionamiento a fatiga y no solo a carga estática, como explica el artículo sobre fallo estático frente a fatiga en el diseño.
- Mantenibilidad: accesos y piezas de desgaste pensados para sustituirse sin desmontar el conjunto.
Integrar estos riesgos en el diseño reduce paradas y simplifica la documentación técnica de la máquina, porque los riesgos ya están identificados y tratados desde el diseño.
Análisis de riesgos de diseño en bienes de consumo: uso indebido, durabilidad y coste
En bienes de consumo el producto llega a usuarios sin formación técnica, se usa a diario y compite en precio, así que el diseño debe resistir usos imprevistos sin encarecer cada unidad. Con volúmenes altos, cualquier defecto de diseño se traduce en muchas reclamaciones.
- Uso indebido previsible: caídas, golpes, sobrecargas o montaje incorrecto por parte del usuario.
- Durabilidad: bisagras, cierres y mecanismos sometidos a ciclos repetidos de uso.
- Seguridad del usuario: bordes, pellizcos y piezas pequeñas evaluados desde el diseño.
Anticipar el uso real reduce devoluciones y reclamaciones sin añadir coste a cada unidad ni recurrir a advertencias que el usuario no lee.
Análisis de riesgos de diseño en producto sanitario: gestión de riesgos y trazabilidad
En dispositivos médicos y equipos sanitarios la gestión de riesgos forma parte del propio desarrollo y sigue la ISO 14971, que exige identificar, evaluar y controlar cada riesgo a lo largo del ciclo de vida.
- Riesgos para el paciente: fallos de función con efecto clínico priorizados por severidad.
- Uso por personal sanitario: errores de manipulación y de limpieza evaluados desde el diseño.
- Trazabilidad: cada medida de control vinculada a su verificación documentada.
Integrar el análisis en el diseño mecánico facilita el expediente técnico y evita rediseños en plena certificación, cuando cualquier cambio obliga a revisar la documentación de riesgos y a repetir verificaciones.
Análisis de riesgos de diseño en equipos agroalimentarios: higiene, limpieza y contacto con alimentos
En equipos y envases para la industria agroalimentaria el diseño condiciona la higiene: una zona donde se acumula producto o una superficie difícil de limpiar se convierte en un riesgo sanitario. La limpieza frecuente y agresiva somete además a los materiales a un desgaste químico continuo.
- Diseño higiénico: geometrías sin zonas muertas y superficies accesibles para la limpieza.
- Contacto con alimentos: materiales y uniones compatibles con el producto y con los agentes de limpieza.
- Cuerpos extraños: piezas que puedan soltarse o desprender partículas identificadas desde el diseño.
Detectar estos riesgos en el modelo evita modificaciones caras en equipos ya instalados en planta, donde cada parada para modificarlos interrumpe la producción.
Riesgos de diseño resueltos antes del prototipo y del utillaje
Valor
Cada riesgo resuelto sobre el modelo es un prototipo, un molde o una reclamación que no hay que pagar. Revisar el diseño con método, priorizar lo crítico y comprobarlo con cálculo o ensayo convierte el conocimiento del equipo en decisiones documentadas, defendibles ante dirección, clientes y auditores.
El análisis funciona mejor cuando forma parte del desarrollo y no es un trámite al final. Por eso lo situamos tras el modelado 3D, cuando el diseño ya está definido pero todavía es barato cambiarlo, y lo actualizamos en cada iteración hasta liberar los planos. Los riesgos que quedan abiertos pasan al plan de validación del prototipo. En proyectos con varias disciplinas (mecánica, electrónica, software), es también el punto en el que se ponen en común los riesgos que cada equipo ve por separado.
El resultado no es solo un listado de fallos posibles, sino un conjunto de decisiones: qué se cambia en el diseño, qué se calcula, qué se ensaya y qué se acepta de forma consciente, con el motivo de cada aceptación, algo que pesa cuando aparece una reclamación. Esa trazabilidad es la que piden los sectores regulados y la que facilita, más adelante, la industrialización con proveedores. Cuando se lanza una nueva versión, el análisis previo es el punto de partida y no hay que empezar de cero.
Si tienes un diseño en CAD a punto de pasar a prototipo o a fabricación, envíanos el modelo, los requisitos del producto y sus condiciones de uso. Te devolvemos una matriz de riesgos priorizada, las acciones de diseño recomendadas y el plan de validación para comprobarlas antes de invertir en utillaje.
Preguntas frecuentes sobre el análisis de riesgos de diseño
Faqs
¿Qué riesgos no detecta el análisis de un diseño?
No detecta los riesgos que dependen de información que nadie aporta: condiciones de uso desconocidas, cargas reales que no se han medido o variaciones de un proveedor que no se han previsto. Tampoco sustituye a la validación física, porque identifica y prioriza lo que puede fallar, pero algunas hipótesis solo se confirman con un ensayo.
Por eso el análisis se completa con un plan de validación y se actualiza cuando llegan datos nuevos del prototipo o de las primeras series. Un análisis cerrado una vez y archivado pierde valor en cuanto el diseño cambia.
¿En qué momento del desarrollo se hace el análisis de riesgos?
El análisis de riesgos se hace cuando existe un modelo 3D del producto y antes de fabricar prototipos funcionales o utillajes. Antes, en la fase de concepto, el análisis de viabilidad técnica decide si el producto es realizable; el análisis de riesgos llega después y revisa el diseño concreto.
No es un paso único. Se repite en cada iteración importante del diseño y antes de liberar los planos de fabricación, de modo que los riesgos resueltos se cierran y los nuevos se incorporan a tiempo.
¿Qué diferencia hay entre el AMFE de diseño y el AMFE de proceso?
El AMFE de diseño analiza cómo puede fallar el producto por cómo está concebido (geometría, materiales, tolerancias, funciones), mientras que el AMFE de proceso analiza cómo puede fallar por cómo se fabrica o se monta (operaciones, máquinas, controles de producción).
Se hacen en ese orden: primero se asegura el diseño y después el proceso que lo va a producir. Los riesgos de diseño que dependen de una tolerancia o de una característica crítica se trasladan al AMFE de proceso para que la fabricación los controle.
¿Cómo se priorizan los riesgos de un diseño?
Los riesgos se priorizan combinando su severidad (qué consecuencia tiene el fallo), su ocurrencia (con qué probabilidad aparece) y su detección (con qué facilidad se descubre antes de llegar al usuario). La severidad pesa más que el resto: un fallo que afecta a la seguridad se trata aunque su probabilidad sea baja.
Con esa puntuación se ordena la lista y se decide qué riesgos exigen un cambio de diseño, cuáles se cubren con un cálculo o un ensayo y cuáles se aceptan de forma documentada. Así el esfuerzo se concentra donde más reduce el riesgo.
¿En qué se diferencia del análisis preventivo de fallos?
El análisis de riesgos del diseño trabaja sobre el modelo y sobre un diseño todavía modificable, mientras que el análisis preventivo de fallos se apoya en ensayos sobre materiales o componentes para anticipar cómo se comportarán en servicio. El primero decide qué cambiar en el diseño; el segundo aporta datos medidos del comportamiento real.
Son complementarios. Los riesgos que el análisis de diseño no puede cerrar con cálculo pasan a ensayo, y los resultados de esos ensayos vuelven a alimentar el diseño. Se combinan cuando la gravedad del riesgo lo justifica.
¿Qué papel tiene la simulación en el análisis de riesgos?
La simulación cuantifica los riesgos estructurales, térmicos o de flujo que el análisis ha identificado: dónde se concentran las tensiones, cuánto se deforma una pieza o qué temperatura alcanza un componente. Permite comparar variantes del diseño sin fabricarlas y decidir con datos cuál avanza.
Su límite está en los datos de entrada. Si las cargas o el comportamiento del material no están bien definidos, el resultado se valida con una prueba de concepto o con un ensayo sobre prototipo en los puntos críticos antes de dar el diseño por bueno.
¿Cómo ayuda a reducir los costes de desarrollo?
Reduce costes porque adelanta la detección de errores a la fase en la que corregirlos es más barato. Un cambio en el modelo cuesta horas de diseño; el mismo cambio con el molde fabricado o el producto en el mercado multiplica el coste en utillajes, plazos y reclamaciones.
También ahorra prototipos: cuando cada prototipo tiene un objetivo de validación claro, hacen falta menos iteraciones para llegar a un diseño fiable, y las que se hacen aportan información útil para cerrar riesgos concretos. Las decisiones documentadas evitan además repetir discusiones de diseño cada vez que cambia el equipo o el proveedor.
¿Cuánto cuesta analizar los riesgos de un diseño?
El coste depende de la complejidad del producto (número de piezas y de funciones), del nivel de detalle exigido por el sector y de si los riesgos se cierran con revisión y cálculo o necesitan simulaciones y ensayos adicionales. Un análisis sobre un producto sencillo tiene un alcance muy distinto al de un equipo con muchas funciones críticas.
Para darte un presupuesto cerrado, envíanos el modelo 3D o los planos, la descripción de la función del producto y el sector al que va dirigido. Con esa información te proponemos el alcance adecuado, sin analizar con el mismo detalle lo que no es crítico.
¿Cuánto se tarda en tener el análisis de riesgos?
Los plazos habituales están entre 1 y 4 semanas, según la complejidad del producto, la disponibilidad de información sobre su uso y si el análisis incluye simulaciones; en sectores regulados, la documentación exigida puede ampliarlo. Un AMFE de diseño de un producto de complejidad media se sitúa en la parte baja de ese rango.
Para ajustar el plazo, cuéntanos en qué punto está tu desarrollo y qué decisiones dependen del análisis. Así planificamos las sesiones de revisión para que los resultados lleguen antes de encargar prototipos o utillajes.
¿Sirve el análisis para un producto que ya está en el mercado?
Sirve, sobre todo antes de introducir cambios: una nueva versión, un cambio de material o de proveedor, una reducción de coste o la adaptación a otro mercado. En esos casos el análisis evalúa qué riesgos introduce la modificación y cuáles de los existentes cambian.
Aplicado a un producto ya comercializado, el análisis también ordena los puntos débiles conocidos y ayuda a decidir qué mejoras incorporar en la siguiente revisión del diseño, con las acciones priorizadas por severidad. Los fallos reales de campo sirven además para recalibrar la ocurrencia y la detección del análisis.
¿Por qué un producto que pasa todas las pruebas falla en manos del usuario?
Un producto pasa las pruebas y falla en manos del usuario cuando esas pruebas no reproducen el uso real: cargas combinadas, ciclos más largos, entornos distintos o un uso indebido que nadie contempló. Las pruebas confirman lo que se decidió comprobar, no lo que se pasó por alto.
El análisis de uso dentro del análisis de riesgos busca precisamente esos escenarios antes de definir las pruebas, de modo que el plan de validación incluya las condiciones que de verdad se darán en servicio.
¿Qué hay que enviar para empezar el análisis de riesgos?
Para empezar hacen falta el modelo 3D o los planos del producto, la descripción de sus funciones y de sus condiciones de uso (cargas, entorno, usuarios, vida útil esperada), los requisitos normativos del sector y, si existen, los fallos detectados en versiones anteriores o en productos similares.
Envíanos lo que tengas aunque esté incompleto: con una primera revisión te indicamos qué información falta, qué riesgos parecen críticos y qué herramientas conviene aplicar en tu caso. Si el diseño todavía está en evolución, el análisis puede empezar sobre la versión actual y actualizarse después.
