¿Cuál fue el reto o problema a resolver?
En entornos industriales donde los componentes electrónicos forman parte de productos con alta exigencia de calidad, la aparición de defectos visibles puede comprometer no solo la percepción del cliente final, sino también la fiabilidad del sistema. En este caso, se detectaron defectos estéticos en componentes electrónicos que afectaban a superficies críticas, generando incertidumbre sobre su origen y posible impacto funcional.
Este tipo de situaciones obliga a ir más allá de una simple inspección visual. La identificación del origen de los defectos resulta clave para determinar si se trata de un problema puntual o estructural, así como para evitar recurrencias. El objetivo no era únicamente clasificar los defectos, sino comprender su causa y evaluar su relevancia técnica dentro del conjunto del producto.
Caracterización de defectos estéticos en componentes electrónicos
El cliente se enfrentaba a la aparición recurrente de anomalías superficiales en determinados componentes electrónicos, manifestadas en forma de irregularidades visuales, cambios de tonalidad o alteraciones en el acabado. Estos defectos generaban rechazo en controles de calidad, afectando directamente a la aceptación del producto en mercado.
Aunque en una primera evaluación podían parecer defectos puramente estéticos, existía la preocupación de que estuvieran asociados a problemas más profundos, como alteraciones en los materiales o desviaciones en el proceso de fabricación. Esta incertidumbre dificultaba la toma de decisiones, especialmente en lo relativo a la validación o rechazo de lotes.
Los defectos estéticos en componentes electrónicos pueden ser indicadores tempranos de degradación de materiales o inestabilidad en el proceso, requiriendo una evaluación técnica más profunda.
Además, la variabilidad en la aparición de estos defectos complicaba la identificación de patrones claros. No todos los componentes presentaban el mismo tipo de anomalía ni en la misma intensidad, lo que hacía necesario un enfoque sistemático de análisis para discriminar entre defectos aceptables y críticos.
En este contexto, resultaba imprescindible abordar una caracterización rigurosa que permitiera entender la naturaleza de los defectos y su posible relación con factores externos o internos del proceso productivo.
Evaluación funcional asociada a defectos estéticos en electrónica de precisión
Más allá de la apariencia visual, el cliente necesitaba determinar si los defectos observados podían comprometer la funcionalidad o durabilidad de los componentes. En muchos casos, los defectos estéticos en componentes electrónicos pueden ser indicativos de fenómenos como contaminación superficial, degradación de recubrimientos o alteraciones térmicas.
El objetivo del proyecto se centró en establecer un criterio técnico claro que permitiera diferenciar entre defectos meramente estéticos y aquellos con implicaciones funcionales. Esta distinción es crítica para evitar tanto rechazos innecesarios como la liberación de productos potencialmente defectuosos.
Asimismo, el cliente buscaba reducir la incertidumbre en sus procesos de control de calidad, estableciendo límites de aceptación basados en evidencias técnicas y no únicamente en criterios visuales subjetivos. Esto permitiría optimizar costes y mejorar la consistencia en la evaluación de producto.
El proyecto, por tanto, tenía un enfoque claramente orientado a la toma de decisiones, aportando información que conectara directamente con la calidad final del producto y la eficiencia operativa del cliente.
Análisis multivariable de causas de defectos en procesos de fabricación electrónica
El principal reto técnico residía en identificar el origen de los defectos dentro de un entorno donde intervienen múltiples variables: materiales, procesos de fabricación, condiciones ambientales y manipulación posterior. Cada uno de estos factores podía contribuir, de forma aislada o combinada, a la aparición de los defectos observados.
La complejidad aumentaba al tratarse de componentes electrónicos, donde pequeñas variaciones en superficies o recubrimientos pueden tener efectos significativos tanto en el rendimiento como en la fiabilidad. Además, la falta de una correlación directa evidente entre causa y efecto dificultaba la identificación del origen del problema.
Los defectos en procesos de fabricación electrónica suelen estar impulsados por múltiples variables interrelacionadas, lo que hace insuficiente un análisis aislado para determinar su origen.
Desde el punto de vista de INFINITIA, el desafío consistía en abordar el análisis sin asumir hipótesis previas, aplicando un enfoque estructurado que permitiera acotar posibles causas de forma objetiva. Esto implicaba combinar técnicas de caracterización con un análisis crítico del proceso de fabricación.
En este sentido, la intervención de INFINITIA se centró en aportar un criterio técnico independiente, capaz de descomponer el problema y orientar al cliente hacia la identificación de los factores clave implicados en la generación de los defectos.
¿Cómo se abordó o cuál fue la solución?
Para abordar el problema, se planteó un enfoque basado en el análisis técnico comparativo y la caracterización detallada de los defectos observados. Este enfoque permitía no solo describir las anomalías, sino también entender su origen y su relación con el proceso de fabricación y los materiales implicados.
El trabajo se estructuró de forma que cada fase aportara información relevante para la toma de decisiones, evitando análisis innecesarios y focalizando los esfuerzos en aquellas áreas con mayor probabilidad de impacto. De este modo, se garantizó una optimización tanto del tiempo como de los recursos empleados.
Estrategia de análisis de defectos estéticos en componentes electrónicos
Se definió una estrategia de análisis orientada a comparar muestras con defectos frente a otras sin defectos aparentes, con el objetivo de identificar diferencias significativas. Este enfoque permitió aislar variables y detectar posibles correlaciones entre las anomalías observadas y factores específicos.
La clave de esta metodología residía en no limitarse a una inspección superficial, sino en profundizar en la naturaleza de los defectos mediante técnicas de caracterización adaptadas al tipo de componente. Esto facilitó una comprensión más precisa de los mecanismos implicados.
Asimismo, se priorizó la obtención de resultados interpretables desde un punto de vista industrial, evitando conclusiones excesivamente teóricas que no aportaran valor práctico al cliente. El objetivo era traducir los hallazgos en criterios claros de actuación.
Este enfoque permitió construir una base sólida de conocimiento sobre los defectos estéticos en componentes electrónicos, alineada con las necesidades reales del cliente.
Caracterización fisicoquímica y análisis superficial de materiales electrónicos

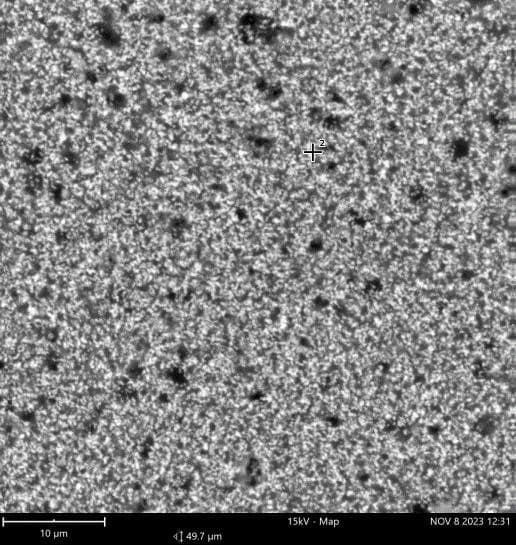

El equipo de trabajo llevó a cabo una caracterización detallada de los materiales y superficies afectadas, utilizando técnicas que permitieran identificar alteraciones a nivel microscópico y composicional. Este análisis resultó clave para entender la naturaleza de los defectos.
A través de la evaluación de superficies, se pudieron detectar fenómenos como contaminaciones, variaciones en recubrimientos o defectos asociados a procesos térmicos. Estos hallazgos permitieron descartar algunas hipótesis iniciales y reforzar otras.
Las técnicas avanzadas de caracterización superficial y fisicoquímica permiten detectar defectos sutiles no visibles mediante métodos de inspección estándar.
El análisis comparativo entre muestras OK y NOK facilitó la identificación de diferencias relevantes, proporcionando evidencias objetivas sobre el origen de los defectos. Esta aproximación permitió reducir la incertidumbre y avanzar hacia una interpretación fundamentada del problema.
La participación del equipo de INFINITIA fue determinante para integrar los resultados obtenidos y relacionarlos con posibles desviaciones en el proceso de fabricación.
Correlación entre defectología observada y criterios de calidad
A partir de los resultados obtenidos, se establecieron conclusiones orientadas a evaluar el impacto real de los defectos en el rendimiento y la calidad del producto. Esto permitió al cliente diferenciar entre defectos críticos y no críticos.
El análisis facilitó la definición de criterios de aceptación basados en evidencias técnicas, reduciendo la dependencia de evaluaciones subjetivas. Esta mejora en los procesos de calidad contribuyó a una mayor consistencia en la toma de decisiones.
Asimismo, se proporcionaron orientaciones sobre posibles líneas de mejora en el proceso de fabricación, enfocadas a minimizar la aparición de los defectos identificados. Estas recomendaciones se plantearon desde un punto de vista práctico y aplicable.
En conjunto, el proyecto permitió transformar una problemática difusa en un escenario controlado, donde el cliente dispone de herramientas y conocimiento para gestionar de forma eficiente los defectos estéticos en componentes electrónicos.
