¿Cuál fue el reto o problema a resolver?
El diseño y prototipado de un acople permite comprobar, antes de comprometer recursos en industrialización, si un componente nuevo mejora de verdad la forma en que una persona utiliza un dispositivo. Ese fue el punto de partida de este proyecto de desarrollo de producto: una empresa quería incorporar un componente nuevo a un dispositivo ya existente y necesitaba saber si esa incorporación era viable y si mejoraba la experiencia de uso del usuario final.
La compañía había detectado que el sistema empleado hasta ese momento no resultaba cómodo. El problema no estaba en el rendimiento del dispositivo ni en su fabricación, sino en la interacción: el gesto de uso se percibía como incómodo. Para resolverlo buscaba un equipo externo especializado en ingeniería de producto capaz de analizar distintos componentes y mecanismos y de traducir ese análisis en un primer prototipo físico con el que tomar decisiones fundamentadas.
Experiencia de uso incómoda: la señal que activa un rediseño
La experiencia de uso es el conjunto de percepciones y respuestas de una persona al utilizar un producto, e incluye el esfuerzo necesario, la precisión del gesto, la comodidad postural y la facilidad para entender qué hay que hacer sin instrucciones. Un producto solo funciona cuando responde al contexto real de uso, no únicamente a sus especificaciones técnicas: puede cumplir todos sus requisitos sobre el papel y aun así resultar incómodo en la mano.
En este proyecto, la incomodidad detectada por el cliente actuó como señal de alerta. Una empresa raramente decide rediseñar un sistema que cumple su función mecánica, salvo que perciba que ese sistema condiciona la aceptación del producto. Al identificar que el usuario no encontraba cómodo el mecanismo existente, la compañía asumió que la mejora no pasaba por optimizar lo que ya tenía, sino por estudiar la incorporación de un componente distinto.
Ese cambio de enfoque marca la diferencia entre un ajuste puntual y un proyecto de desarrollo de producto. Incorporar un componente nuevo obliga a revisar el espacio disponible, el recorrido del mecanismo, las fuerzas que intervienen, los materiales y los procesos de fabricación asociados. La comodidad percibida por el usuario es, en realidad, el resultado visible de todas esas decisiones técnicas encadenadas.
Análisis de viabilidad: ¿encaja el componente en el dispositivo?
El análisis de viabilidad técnica consiste en verificar, antes de diseñar en detalle, si una idea puede materializarse con los materiales, componentes, tecnologías y restricciones disponibles. Responde a una pregunta concreta y binaria: ¿esto se puede hacer, y en qué condiciones? Es la fase que evita avanzar hacia fabricación con hipótesis sin comprobar.
El cliente no pedía un producto acabado. Pedía una respuesta: si el componente que tenía en mente podía integrarse en su dispositivo y si, al hacerlo, la interacción resultaba mejor que la del sistema anterior. Esa formulación condiciona todo el proyecto, porque el objetivo no es la pieza en sí, sino la decisión que la pieza permite tomar.
Verificar esa viabilidad exige trabajar en varios planos a la vez. El plano geométrico determina si el componente cabe y si su recorrido no interfiere con el resto del conjunto. El plano funcional comprueba que el mecanismo hace lo que debe hacer con la fuerza y la precisión adecuadas. El plano productivo confirma que las piezas resultantes pueden fabricarse con procesos reales y a un coste razonable.
El análisis de viabilidad no busca la mejor pieza posible, sino la respuesta más fiable a si el concepto se sostiene técnicamente antes de invertir en él.
Diseño de mecanismos de acople para una interacción intuitiva
El reto técnico asumido por el equipo de Desarrollo de producto fue plantear diferentes sistemas que permitieran una interacción de usuario sencilla y óptima. La dificultad de este tipo de encargo es contraintuitiva: cuanto más simple debe parecer un gesto al usuario, más trabajo de ingeniería exige el mecanismo que lo hace posible.
Un acople es el elemento que une dos componentes de forma controlada, garantizando su posición relativa y, cuando procede, permitiendo montarlos y desmontarlos de manera repetible. Diseñarlo implica gestionar el juego entre piezas, las tolerancias dimensionales, el guiado durante el montaje y la retroalimentación que percibe la persona al completar el gesto.
Por eso el planteamiento no consistió en proponer una única solución. Consistió en abrir varias líneas de trabajo, cada una con un mecanismo distinto, para que el cliente pudiera comparar alternativas reales antes de comprometerse con una. Este enfoque es característico del servicio de diseño e innovación de producto: primero se amplía el abanico de opciones viables y después se cierra, con criterio técnico y con el cliente en la mesa.
¿Cómo se abordó o cuál fue la solución?
El proyecto se abordó en fases encadenadas, de manera que cada una resolviera una incógnita concreta y aportara información a la siguiente. El equipo de Desarrollo de producto de INFINITIA trabajó aportando un criterio de ingeniería independiente y la visión industrial que permite pasar de una necesidad expresada en términos de comodidad a un prototipo físico manipulable.
La lógica de esa secuencia es sencilla: entender primero qué se necesita y qué soluciones ya existen, generar y filtrar conceptos hasta materializar el elegido en un modelo digital y, por último, fabricarlo, montarlo y ponerlo en manos del cliente. Cada paso reduce incertidumbre y evita que el prototipo final llegue cargado de decisiones no verificadas.
Estudio previo y benchmarking: de la necesidad a los requisitos reales
La primera tarea consistió en analizar la información facilitada por el cliente sobre los componentes seleccionados y sobre las distintas necesidades que el proyecto debía cubrir. Este estudio previo y maduración de la idea permite ordenar el encargo antes de dibujar nada, distinguiendo entre lo que es un requisito real y lo que es una preferencia sujeta a discusión, e identificando los componentes críticos, aquellos cuyo comportamiento condiciona el funcionamiento del conjunto y sobre los que conviene concentrar el esfuerzo técnico.
Sobre esa base se realizó un estudio de las tecnologías, componentes y mecanismos presentes en los dispositivos comerciales que ya utilizan el tipo de componente que buscaba el cliente. El benchmarking técnico consiste en analizar soluciones existentes para extraer requisitos, límites y buenas prácticas contrastadas, en lugar de partir de una hoja en blanco. Revela requerimientos que no aparecen en el enunciado inicial pero que el mercado ya ha resuelto, y anticipa limitaciones: si todas las soluciones comparten una restricción, esa restricción suele responder a una razón física o productiva.
Observar cómo resuelve el mercado un mismo problema reduce el riesgo del diseño, porque cada solución comercial es un requisito ya validado en uso real.
Ambas fases juntas definieron el terreno de juego antes de diseñar: qué era negociable, qué era fijo y qué había que verificar experimentalmente. Analizar tecnologías consolidadas no limita la innovación, la orienta, porque permite saber qué terreno está explorado y dónde queda margen real para proponer algo distinto. Esa es exactamente la información que necesita un equipo antes de entrar en la fase de ideación.
Ideación, diseño CAD 3D y fabricación aditiva de las piezas
Con los requisitos y el mapa tecnológico sobre la mesa, el equipo abordó la ideación y conceptos. Mediante un proceso de brainstorming se plantearon diferentes conceptos para cada mecanismo y sistema, cada uno como una forma distinta de resolver la misma interacción, y todos evaluados frente a los mismos criterios: si cumplen los requisitos, si son fabricables y si resuelven la comodidad del gesto. La evaluación y la selección del concepto más adecuado se realizaron junto al cliente, lo que asegura que el desarrollo posterior responde a todos los requisitos, incluidos los que la empresa conoce por su experiencia y que no siempre están escritos.

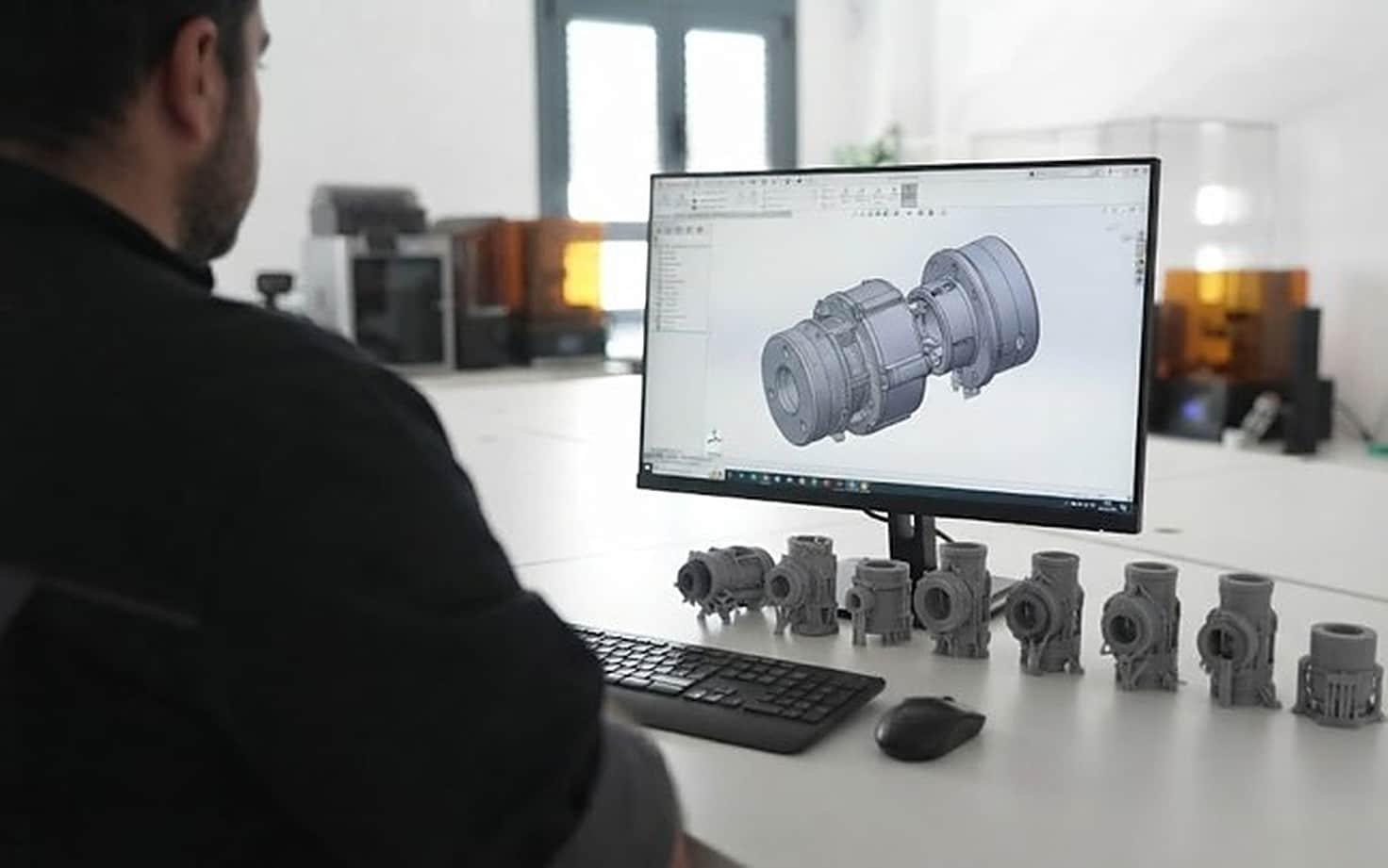

Una vez definido el concepto, se llevó a cabo el desarrollo 3D de las distintas piezas con software profesional de diseño CAD, es decir, herramientas de diseño asistido por ordenador que permiten construir un modelo tridimensional paramétrico del conjunto, comprobar interferencias entre piezas y anticipar cómo se comportará el mecanismo antes de fabricar nada. En esta misma fase se establecieron los materiales, los componentes y los procesos de fabricación del prototipo final, de modo que cada decisión de forma se tomara sabiendo con qué material y con qué proceso se iba a materializar.

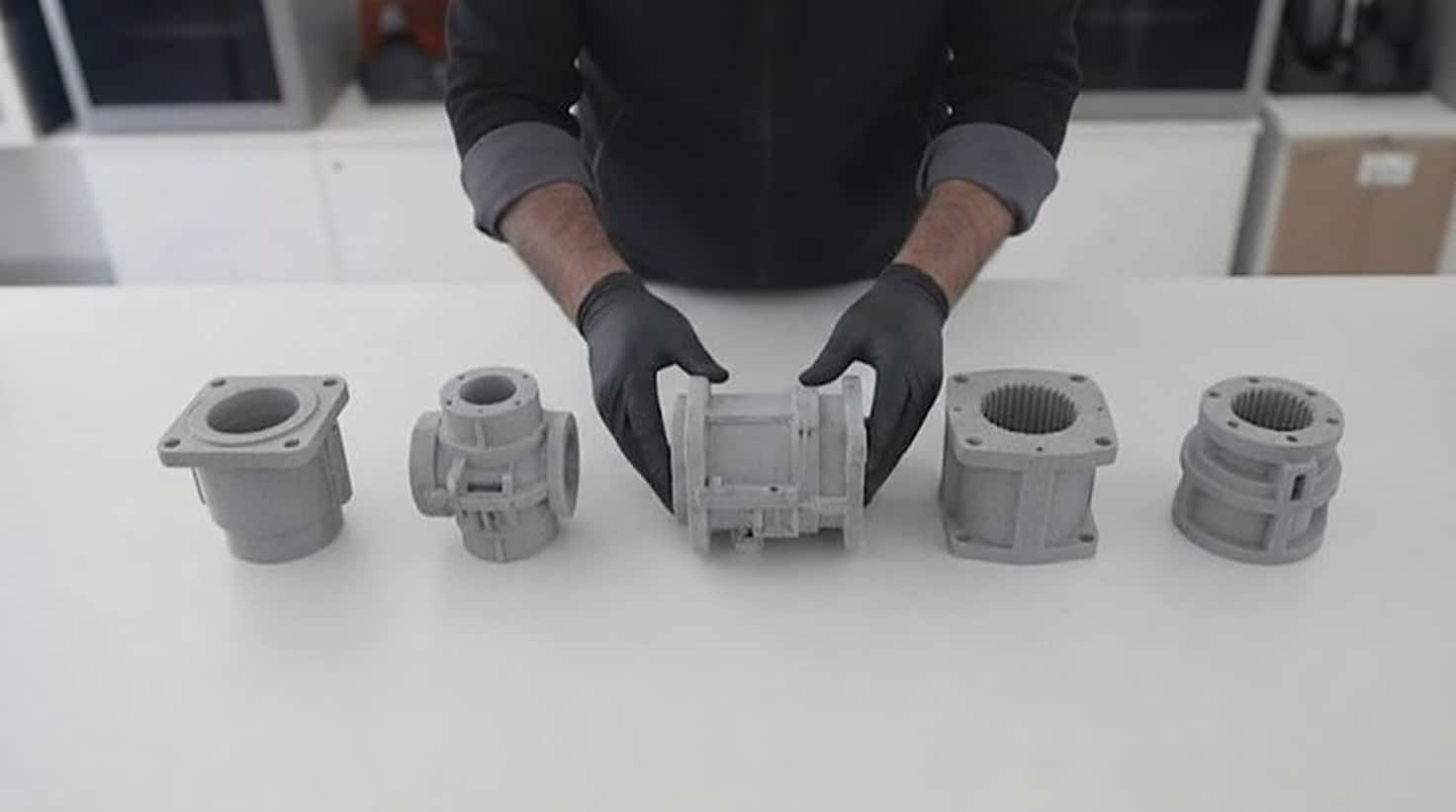

Los elementos diseñados se testearon fabricando distintas piezas mediante fabricación aditiva. Ese ciclo corto entre diseño y pieza física es lo que convierte la impresión 3D industrial en una herramienta de verificación, y no solo de representación: cada iteración descarta o confirma una hipótesis, y el modelo CAD incorpora el aprendizaje de la anterior antes de fabricar el prototipo final.
Fabricar para comprobar, y no solo para mostrar, es lo que permite corregir un mecanismo cuando el cambio todavía cuesta horas y no semanas.
Prototipo funcional: montaje y testeo en las instalaciones del cliente

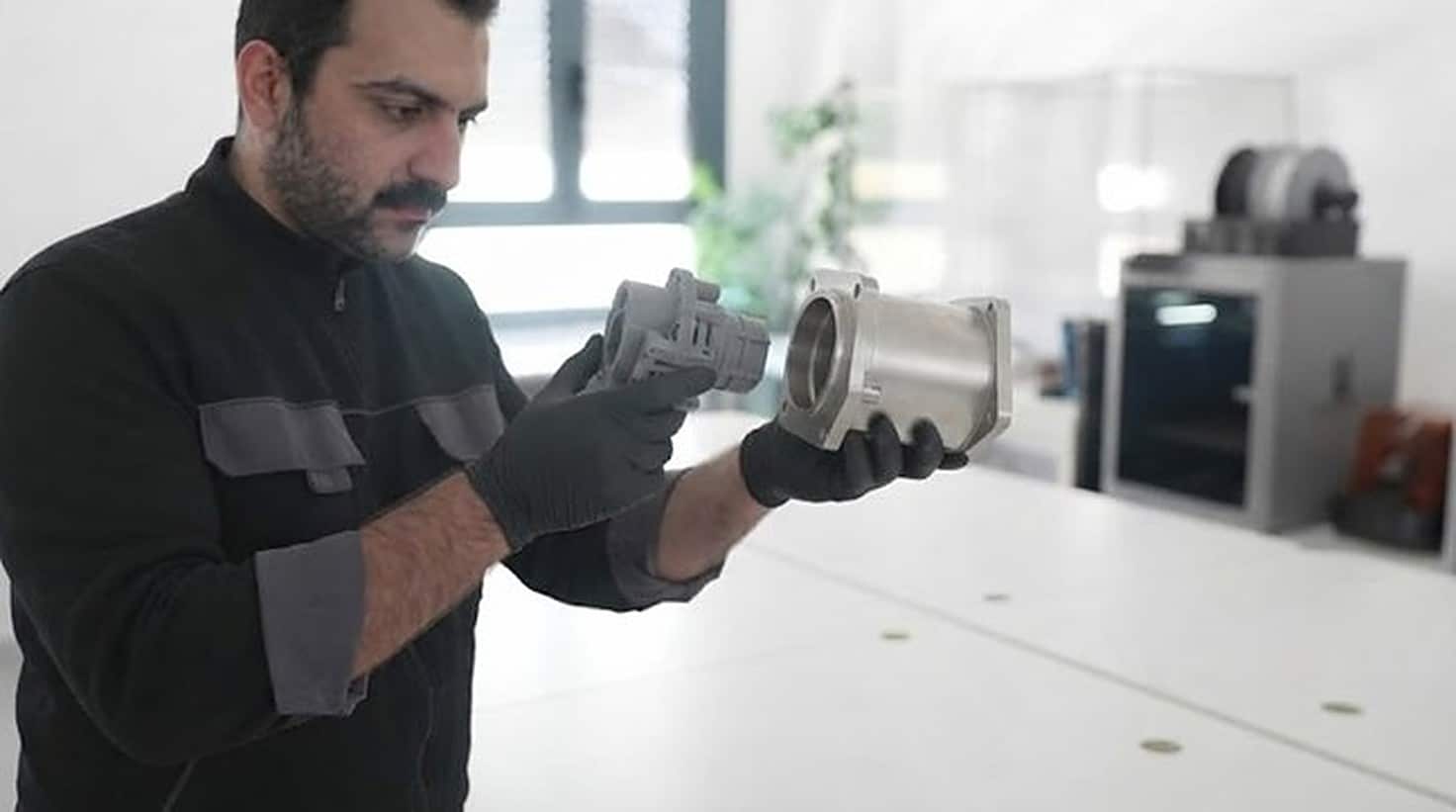

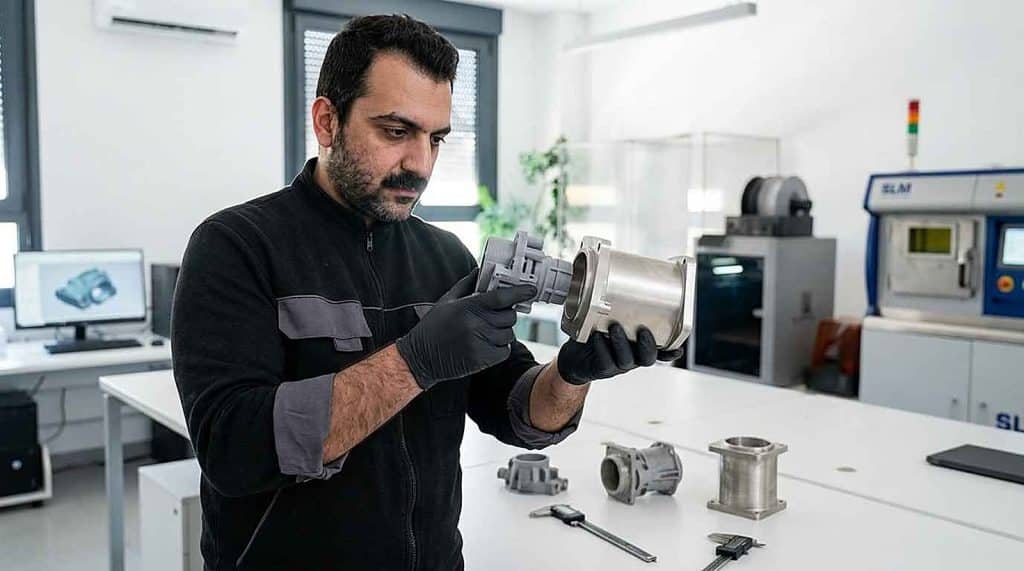

La última fase consistió en la fabricación del prototipo, su montaje y su testeo. Las piezas finales se fabricaron también mediante fabricación aditiva, lo que mantuvo la coherencia entre lo verificado durante las iteraciones y el conjunto definitivo. Un prototipo funcional es aquel que reproduce el comportamiento real del producto, de forma que se pueda manipular y evaluar como se evaluaría el producto acabado.
Tras el testeo interno, el equipo se desplazó a las instalaciones del cliente para mostrar el prototipo en su entorno. Explicar de primera mano el funcionamiento completo del producto permite que la empresa comprenda las decisiones de diseño y que, una vez finalizado el proyecto, pueda realizar internamente las pruebas que considere oportunas con criterio propio. El conocimiento se transfiere con la pieza.
El resultado del proyecto responde a la pregunta con la que empezó. Con este primer prototipo el cliente pudo determinar la viabilidad de incorporar el nuevo componente y validar la interacción con el sistema, es decir, comprobar con las manos si el gesto de uso resultaba efectivamente más sencillo. Esa es la función del prototipado industrial en las fases tempranas de un desarrollo: convertir una intuición sobre la comodidad en una evidencia manipulable.
Cuando la duda de partida es si un componente encaja y si mejora la forma de usar un dispositivo, un prototipo bien planteado resuelve en semanas lo que un debate interno no cierra en meses.
