¿Cuál fue el reto o problema a resolver?
El rediseño de producto orientado al registro de un modelo de utilidad consiste en llevar una idea hasta un nivel de definición técnica suficiente para fabricar un prototipo y generar la documentación gráfica que exige la solicitud. Sin ese paso intermedio, la propuesta permanece en el terreno de la intuición: no puede comprobarse en físico ni delimitarse con la precisión que requiere un título de propiedad industrial.
Detrás de este encargo había una empresa con una idea de mejora clara y con la voluntad de protegerla, pero sin los medios técnicos para llevarla del concepto al objeto. El cliente quería registrar un modelo de utilidad basado en un planteamiento que permitiese montar diferentes piezas sin desmontar los elementos mecánicos del conjunto y, al mismo tiempo, variar uno de los parámetros del producto, en este caso el diámetro de una de las piezas. La ventaja funcional estaba clara para el cliente, pero no existía todavía ni la geometría definida ni el soporte físico que permitiera demostrarla.
Modelo de utilidad: qué documentación técnica exige su registro
Un modelo de utilidad es un título de propiedad industrial que protege invenciones consistentes en dar a un objeto una configuración, estructura o constitución de la que resulte una ventaja apreciable para su uso o su fabricación. En España se regula mediante la Ley 24/2015 de Patentes, se tramita ante la Oficina Española de Patentes y Marcas (OEPM) y otorga una protección de diez años improrrogables desde la fecha de presentación de la solicitud.
La diferencia entre una idea y un modelo de utilidad registrable es de nivel de concreción. El expediente se sostiene sobre una descripción técnica y sobre unas reivindicaciones que delimitan con exactitud qué se protege, y esas reivindicaciones necesitan apoyarse en dibujos que representen la configuración del objeto de forma inequívoca. Ese material gráfico no es un acompañamiento estético, sino la prueba documental de que la invención existe como objeto definido y no como propósito.
Elegir la vía de protección correcta también depende de qué se quiere amparar. El modelo de utilidad protege invenciones de menor rango inventivo que la patente y tiene una duración de diez años, frente a los veinte de esta última. Se distingue además del diseño industrial en que protege la utilidad práctica derivada de una configuración, y no la apariencia estética del producto. En este proyecto, lo que aportaba valor era estrictamente funcional, la posibilidad de intercambiar piezas sin desmontar los elementos mecánicos y de variar el diámetro de una de ellas, lo que sitúa la protección en el ámbito del modelo de utilidad.
Traducir esa ventaja funcional a geometría concreta, con sus interfaces, sus holguras y su secuencia de montaje resuelta, era la condición previa a cualquier trámite.
El registro de un modelo de utilidad no protege una idea, sino una configuración definida: sin geometría concreta no hay reivindicación que sostener.
Rediseño de producto sin equipo técnico interno de desarrollo
El motivo que llevó al cliente a buscar apoyo externo fue una limitación de capacidades muy concreta: no contaba con capacidad técnica de desarrollo ni con los medios para generar el material gráfico necesario para el registro de utilidad. Disponía del criterio de aplicación, es decir, sabía qué debía hacer el producto y por qué esa mejora tenía valor, pero no de la capacidad de ingeniería para materializarla.
Esta situación es frecuente en empresas y promotores industriales con un conocimiento profundo de su aplicación y sin estructura de ingeniería propia. Recurrir a un partner técnico externo permite acceder a esa capacidad sin asumir la carga de un departamento de diseño, y hacerlo en el momento del proyecto en el que realmente se necesita.
El encargo tenía además una restricción implícita: no se trataba de inventar un producto desde cero, sino de rediseñar uno existente incorporando la nueva funcionalidad. Eso obliga a respetar prestaciones ya probadas mientras se modifica la arquitectura de montaje, un equilibrio que condiciona todas las decisiones posteriores.
Prototipo funcional: hasta dónde hay que desarrollar la idea
El reto que asumió el equipo de Desarrollo de producto de INFINITIA fue desarrollar la idea hasta un punto suficiente para fabricar un prototipo que permitiera al cliente validar su planteamiento. La dificultad no estaba en dibujar, sino en decidir dónde situar ese punto: demasiado pronto y el prototipo no demuestra nada, demasiado tarde y se invierte esfuerzo en detalles que la validación puede desmentir.
Un prototipo funcional es una materialización física del diseño que reproduce el comportamiento que se quiere comprobar, aunque no incorpore todavía los materiales o procesos de la fabricación en serie. Su función es responder a una pregunta concreta con una evidencia física, y en el prototipado industrial esa pregunta debe formularse antes de fabricar la pieza, porque determina qué nivel de detalle es imprescindible y cuál es prescindible.
Aquí la pregunta era doble. Por un lado, si el nuevo mecanismo permitía realmente montar y cambiar piezas sin desmontar el conjunto y variando el diámetro. Por otro, si esa modificación de la arquitectura no degradaba el comportamiento del producto: el rediseño debía mantener un nivel de resistencia mecánica comparable al del producto original, algo que solo puede afirmarse tras probarlo.
¿Cómo se abordó o cuál fue la solución?
El proyecto se abordó como un proceso de desarrollo de producto estructurado en cuatro fases encadenadas: estudio inicial y especificaciones, conceptualización, desarrollo del diseño en CAD y fabricación con validación del prototipo. Cada fase cerraba una incertidumbre antes de abrir la siguiente, de modo que ninguna decisión de detalle se tomó sobre una hipótesis sin comprobar.
El equipo trabajó como partner técnico externo del cliente, no como ejecutor de un encargo cerrado. Esto significa que el cliente participó en los puntos de decisión relevantes, en especial en la elección del concepto, y que el resultado se orientó desde el principio a dos entregables simultáneos: un prototipo con el que validar la idea y el material gráfico con el que tramitar el registro del modelo de utilidad.
Especificaciones de diseño a partir de un modelo físico existente
La primera tarea fue un estudio inicial del producto en el que se seleccionó un modelo físico existente que serviría de base para el rediseño y para el testeo posterior del nuevo producto. Analizar ese producto actual permitió determinar las especificaciones y los requerimientos que debía cumplir el diseño a desarrollar.
Las especificaciones de diseño son el conjunto de características, funcionalidades y restricciones que el producto debe satisfacer, expresadas de forma verificable. La definición de requerimientos y especificaciones de producto cumple aquí una función doble: sirve de base para las fases siguientes y asegura que se cubren todos los puntos necesarios, sin olvidos que aparezcan cuando el diseño ya está avanzado y corregirlos resulta caro.
Partir de un modelo físico existente aporta además una referencia medible. El producto original no es solo el punto de comparación funcional, sino el patrón frente al que se contrastarán después las prestaciones del rediseño, empezando por su comportamiento mecánico. Sin esa referencia física, la validación posterior habría carecido de término de comparación.
Las especificaciones de diseño fijan el criterio de aceptación antes de trazar la primera línea: sin ellas, cada decisión posterior se toma sin referencia.
Conceptualización de producto: tres líneas de trabajo comparadas
La segunda fase fue la conceptualización. Mediante un proceso de brainstorming y con las especificaciones de diseño siempre presentes, se plantearon tres líneas de trabajo distintas con las que afrontar el desarrollo del nuevo diseño, cada una acompañada de sus pros y sus contras.
Trabajar con varios conceptos en paralelo no es un ejercicio de acumulación, sino un método de decisión. Poner sobre la mesa las ventajas y los inconvenientes de cada alternativa permite comparar enfoques con criterios explícitos y elegir el más conveniente en función de lo que el cliente prioriza, no de lo que resulta más cômodo de diseñar. En el servicio de diseño e innovación de producto, esta fase de ideación es precisamente la que traduce una necesidad en varias soluciones técnicas posibles.
En este proyecto, esa comparación tenía un valor añadido: la elección del concepto la hizo el cliente. Al recibir tres líneas de trabajo evaluadas técnicamente, pudo seleccionar la que mejor se adaptaba a sus necesidades y a lo que quería proteger con el modelo de utilidad, con conocimiento de las implicaciones de cada opción.

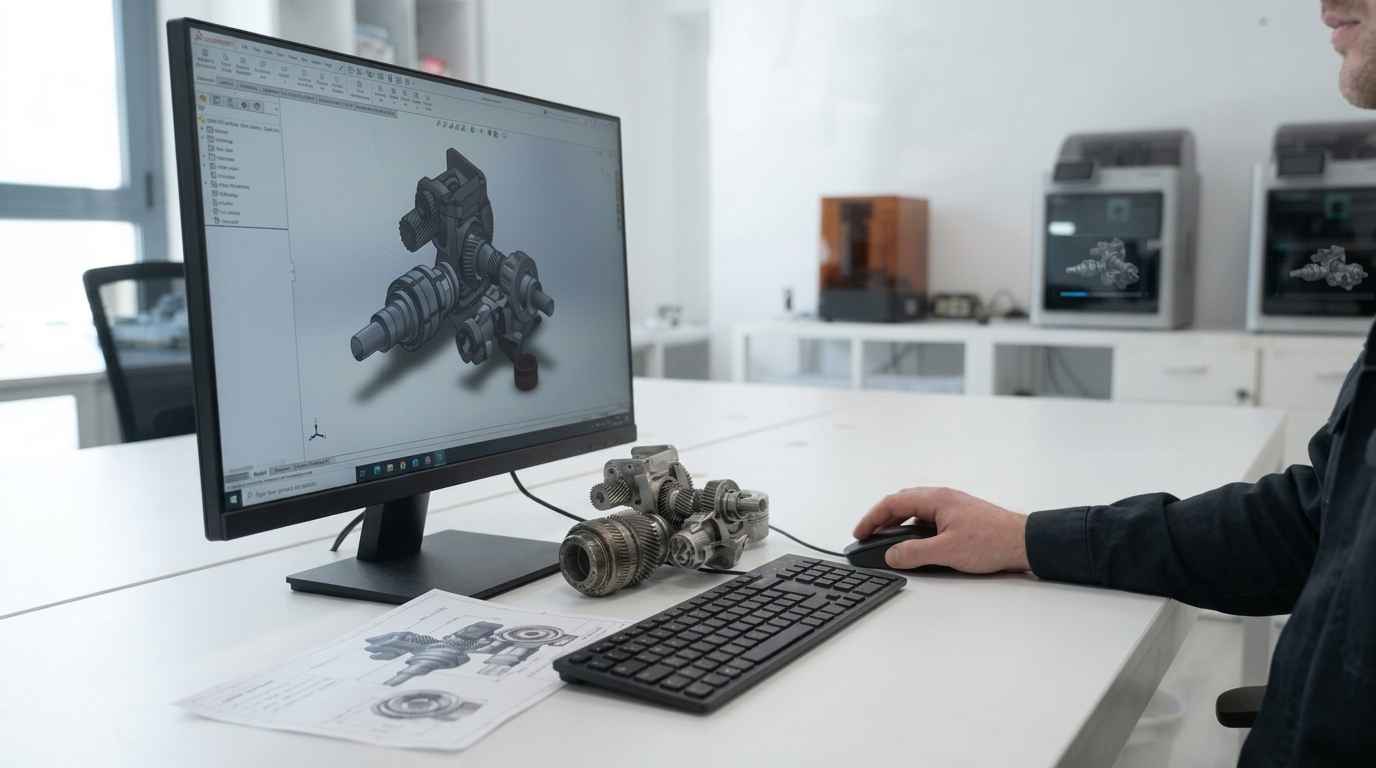

Diseño CAD 3D del concepto elegido para fabricar el prototipo
Con el concepto seleccionado, se desarrolló el diseño para la futura fabricación del prototipo. Mediante software profesional CAD se generaron todos los modelos 3D necesarios, que definen la geometría completa de cada pieza y del conjunto.
El diseño CAD 3D es la herramienta que convierte un concepto en una definición geométrica completa y fabricable. En desarrollo mecánico de producto, esa definición no se limita a la forma: incorpora las interfaces entre piezas, los ajustes y las tolerancias que determinan si el montaje funciona en la práctica.
El uso de este software permitió alcanzar el nivel de detalle suficiente para la fabricación de prototipos, que era exactamente el objetivo del proyecto. Además, y esto resulta decisivo en un desarrollo que todavía debe validarse, el modelado permite realizar cambios de forma rápida: cuando el testeo devuelve información, el diseño puede ajustarse sin rehacer el trabajo desde el principio.
Los modelos 3D cumplieron también la segunda misión del encargo. La misma definición geométrica que permite fabricar es la que permite generar el material gráfico coherente y preciso que el registro del modelo de utilidad requiere, de manera que ambos entregables proceden de una única fuente técnica y no pueden contradecirse entre sí.
Fabricación de prototipos y validación de la resistencia mecánica

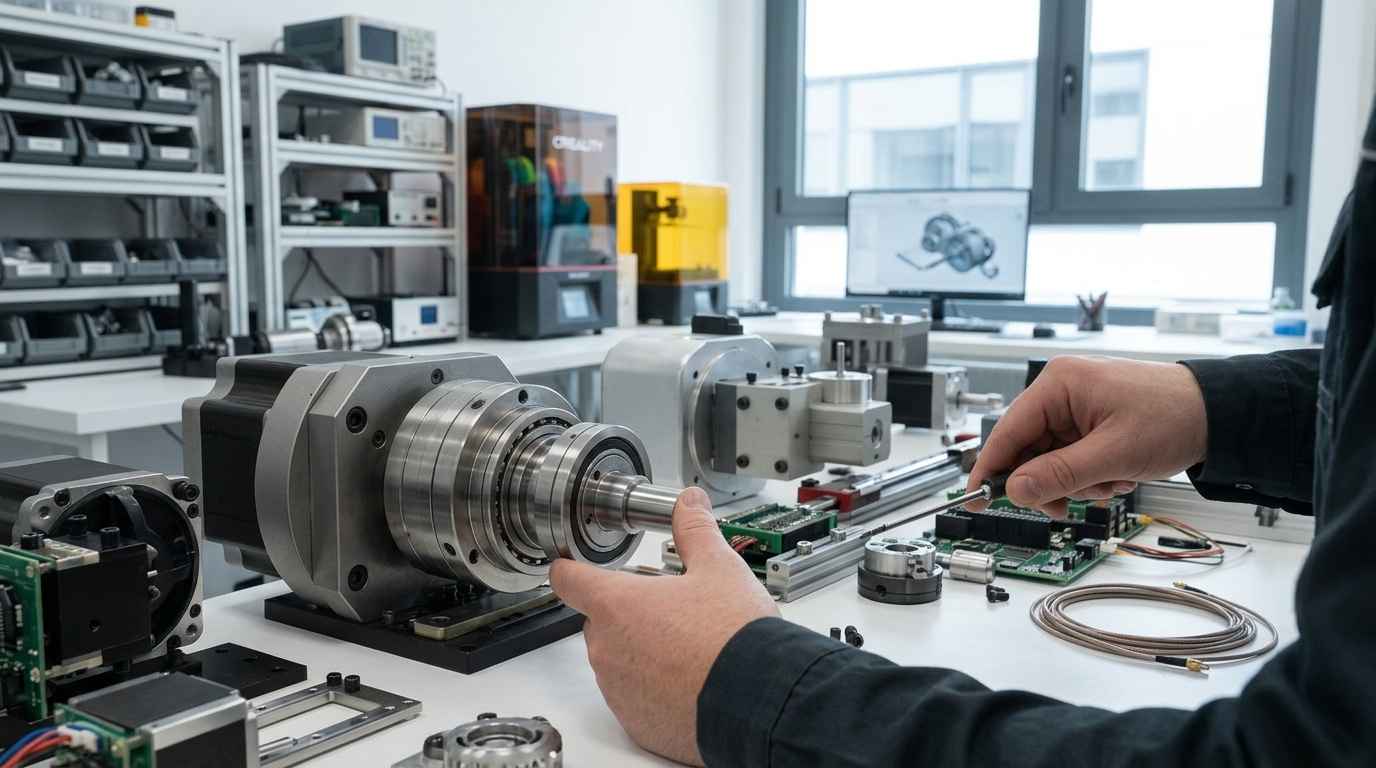

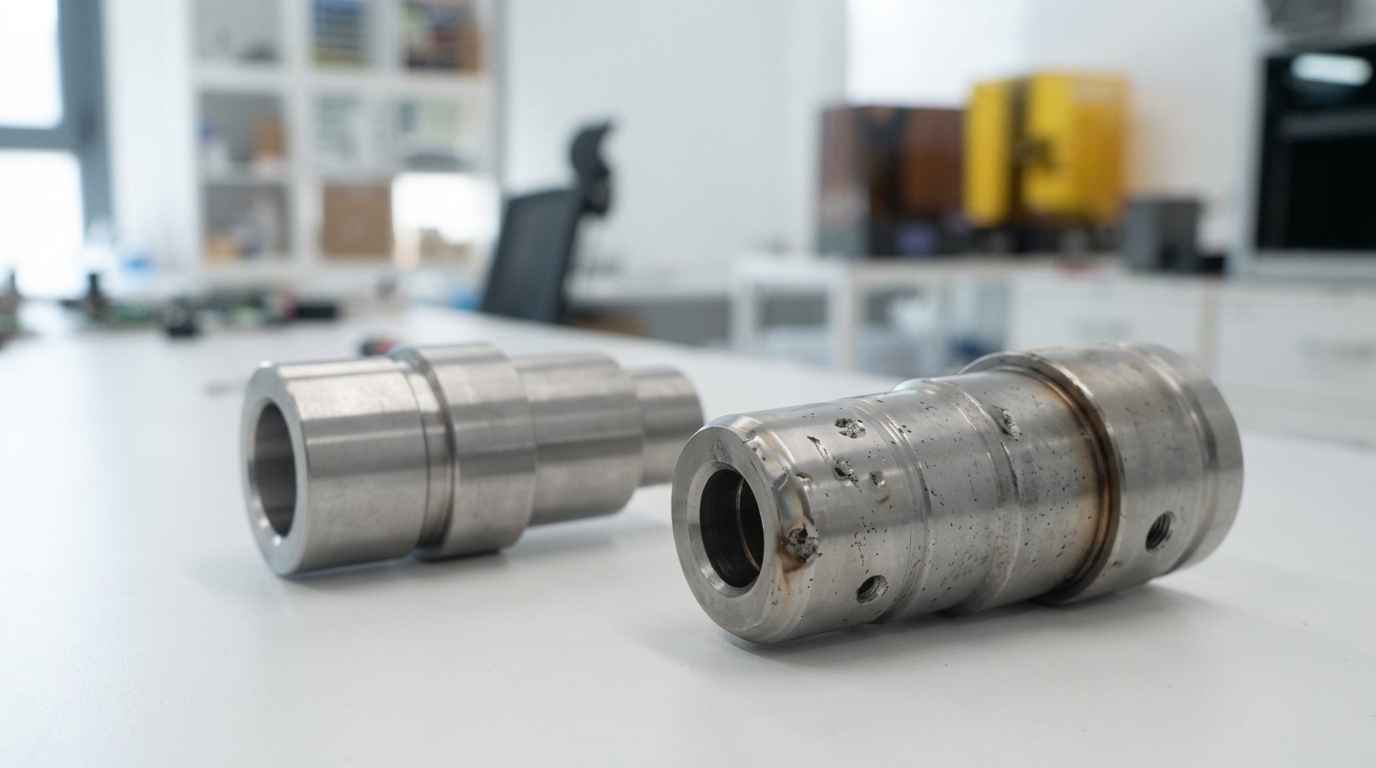

La última fase consistió en la fabricación de prototipos del diseño desarrollado y en su validación y testeo. Se fabricaron dos prototipos con propósitos distintos: uno destinado al testeo y la validación técnica, y otro para que el cliente contase con un soporte físico con el que transmitir su idea.
Esa duplicidad responde a dos usos que no conviene mezclar. El prototipo de ensayo se somete a pruebas y puede resultar dañado o modificado durante ellas, mientras que el prototipo de comunicación debe permanecer íntegro para mostrarse ante terceros, ya sean socios, fabricantes o interlocutores del proceso de registro. Separar ambas funciones evita que la validación comprometa el ejemplar destinado a explicar la idea.
La realización de pruebas permitió verificar la idoneidad del diseño a nivel de resistencia mecánica con respecto al producto original. Esta comprobación es la que cierra el círculo del proyecto: confirma que la nueva arquitectura de montaje, la que permite intercambiar piezas sin desmontar los elementos mecánicos y variar el diámetro, no se consigue a costa del comportamiento estructural del producto de partida.
Un prototipo funcional convierte la validación en una comprobación física: permite contrastar la resistencia mecánica de un rediseño frente al producto original antes de comprometer inversiones.
El resultado fue el previsto en el planteamiento inicial: el cliente obtuvo un prototipo que le permitió validar su idea y el material gráfico necesario para realizar el registro del modelo de utilidad, partiendo de una propuesta que no contaba con desarrollo técnico previo.
