¿Cuál fue el reto o problema a resolver?
El renderizado 3D a partir de planos 2D permite obtener imágenes fotorrealistas de un producto cuando la empresa solo dispone de documentación plana y no conserva los modelos tridimensionales de sus piezas. Es una situación más habitual de lo que parece en el entorno industrial: la definición del producto vive en planos de desarrollo y vistas acotadas, mientras que la comunicación visual exige volumen, materiales y acabados.
En este proyecto, una empresa industrial necesitaba renovar las imágenes de sus manuales de montaje y uso. Aportaba documentos 2D que ilustraban las vistas que quería obtener, pero el material gráfico conseguido anteriormente no le había resultado competitivo. Por ese motivo contactó con INFINITIA y con el equipo de Desarrollo de producto.
Manual de montaje y uso: el material gráfico que pedía el cliente
Un manual de montaje y uso es el documento que explica cómo ensamblar, instalar y utilizar un producto. Su eficacia depende directamente de las ilustraciones: cuando una imagen no deja claro cómo encaja una pieza, el usuario interpreta, y esa interpretación está detrás de buena parte de los montajes incorrectos y de las consultas al servicio técnico. En un manual, la imagen no acompaña al texto, lo sustituye.
La necesidad del cliente era concreta: disponer de vistas del producto y de sus conjuntos con calidad suficiente para ilustrar esa documentación. No buscaba un rediseño ni una validación funcional, sino material gráfico que representara con fidelidad lo que ya fabricaba, con un nivel de acabado equiparable al de sus manuales existentes.
El detonante fue la insatisfacción con los resultados previos. Las imágenes obtenidas anteriormente no habían resultado competitivas, un diagnóstico frecuente cuando la representación no transmite el volumen real de las piezas, los materiales se perciben planos o la iluminación borra los detalles que el usuario necesita distinguir para montar el producto.
Ese punto de partida define el para qué del proyecto y explica por qué se abordó desde el desarrollo de producto y no desde un enfoque puramente gráfico. El objetivo no era generar imágenes atractivas, sino imágenes fotorrealistas de producto que cumplieran una función informativa dentro de la documentación. Existen referencias normativas dedicadas específicamente a la preparación de la información de uso de los productos, como la IEC/IEEE 82079-1, que sitúan la comprensibilidad de la información en el centro de la calidad de un manual.
Planos 2D como única documentación de partida, sin modelos 3D

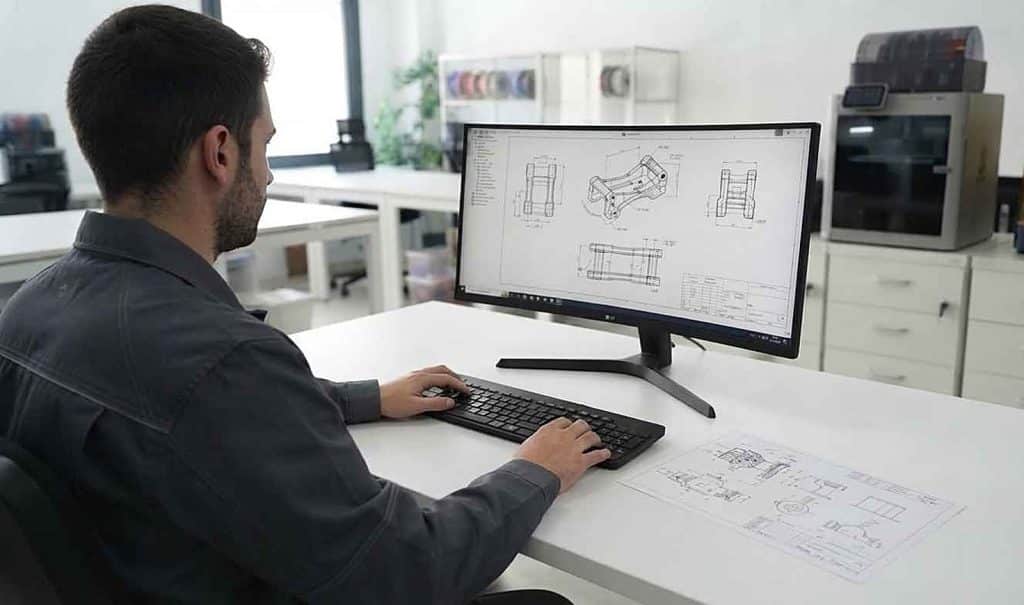

La limitación de fondo del proyecto era clara: el cliente no disponía del material 3D de sus piezas. La documentación existente consistía en planos de desarrollo 2D, es decir, representaciones planas y acotadas que definen la geometría mediante vistas, cortes y detalles, siguiendo convenciones de dibujo técnico como las recogidas en la serie de normas ISO 128.
Un plano 2D contiene la información necesaria para fabricar una pieza, pero no es un objeto tridimensional. No puede orientarse libremente en el espacio, no puede ensamblarse con otras piezas y no puede iluminarse. Cualquier motor de renderizado, el programa que calcula la imagen simulando el comportamiento de la luz sobre las superficies, necesita geometría tridimensional, y esa geometría no existía todavía.
A esto se añadía un matiz relevante: los documentos 2D aportados por el cliente indicaban además las vistas que quería obtener. Marcaban el resultado esperado, pero no proporcionaban el medio para alcanzarlo. El proyecto debía reconstruir primero aquello que se iba a representar y, solo después, orientarlo en la posición y el encuadre solicitados.
Sin modelo 3D no hay render: un plano 2D define la pieza para fabricarla, pero no aporta la geometría en el espacio que necesita cualquier motor de renderizado.
Reconstruir la geometría a partir de planos exige interpretación técnica, no simple transcripción. Hay que entender qué representa cada vista, cómo se relacionan entre sí y qué detalles constructivos condicionan el encaje entre piezas. Es un trabajo próximo al que realiza el equipo especializado en desarrollo mecánico de producto cuando parte de documentación incompleta o dispersa.
Render fotorrealista de conjuntos con materiales distintos
El reto técnico que asumió INFINITIA fue obtener imágenes realistas de conjuntos formados por piezas de materiales diferentes. Un render fotorrealista es una imagen generada por ordenador que reproduce el comportamiento de la luz sobre las superficies con fidelidad suficiente para percibirse como una fotografía.
La dificultad crece con la variedad de materiales. Cada superficie responde a la luz de una forma propia: un metal pulido refleja el entorno de manera direccional, un plástico técnico difunde la luz, un acabado texturizado rompe los reflejos, un elemento translúcido deja pasar parte de la radiación. Un conjunto que reúne varios de estos comportamientos en una misma imagen multiplica los ajustes necesarios y las posibilidades de que el resultado se perciba artificial.
A ese requisito se sumó otro igual de exigente desde el punto de vista del cliente: las nuevas imágenes debían mantener la estética que ya utilizaba en otros de sus manuales. El resultado no podía ser solo realista, tenía que resultar reconocible y coherente con la documentación publicada, de modo que el conjunto del material no perdiera unidad.
Esa doble condición, realismo y continuidad visual, es la que convierte un encargo aparentemente gráfico en un trabajo de ingeniería de producto. Obliga a reconstruir con precisión, a representar con criterio físico y, al mismo tiempo, a someter el resultado a un lenguaje visual preexistente que no se puede alterar.
¿Cómo se abordó o cuál fue la solución?
La solución se estructuró en dos fases encadenadas: primero la generación del material 3D inexistente y después la aplicación de materiales y el renderizado final de cada vista. El orden no es arbitrario, cada fase resuelve una carencia concreta y habilita la siguiente.
El trabajo lo desarrolló el equipo de Desarrollo de producto de INFINITIA dentro de su servicio de diseño e innovación de producto, apoyándose en software profesional de modelado y de renderizado. La herramienta, sin embargo, no fue el factor diferencial: un software potente no compensa una geometría mal reconstruida ni un criterio de materiales equivocado, y lo que determina el resultado es la decisión técnica que hay detrás de cada ajuste. El objetivo se mantuvo doble durante todo el proyecto: fidelidad geométrica respecto a los planos y fidelidad visual respecto a la estética del cliente.
Modelado 3D a partir de planos 2D: piezas y conjuntos

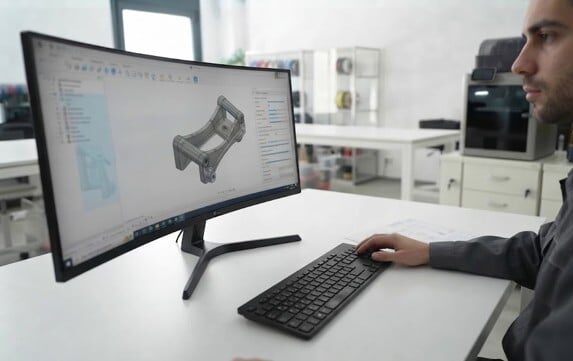

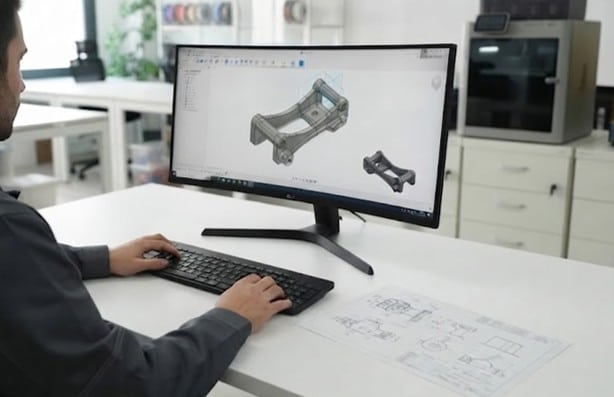

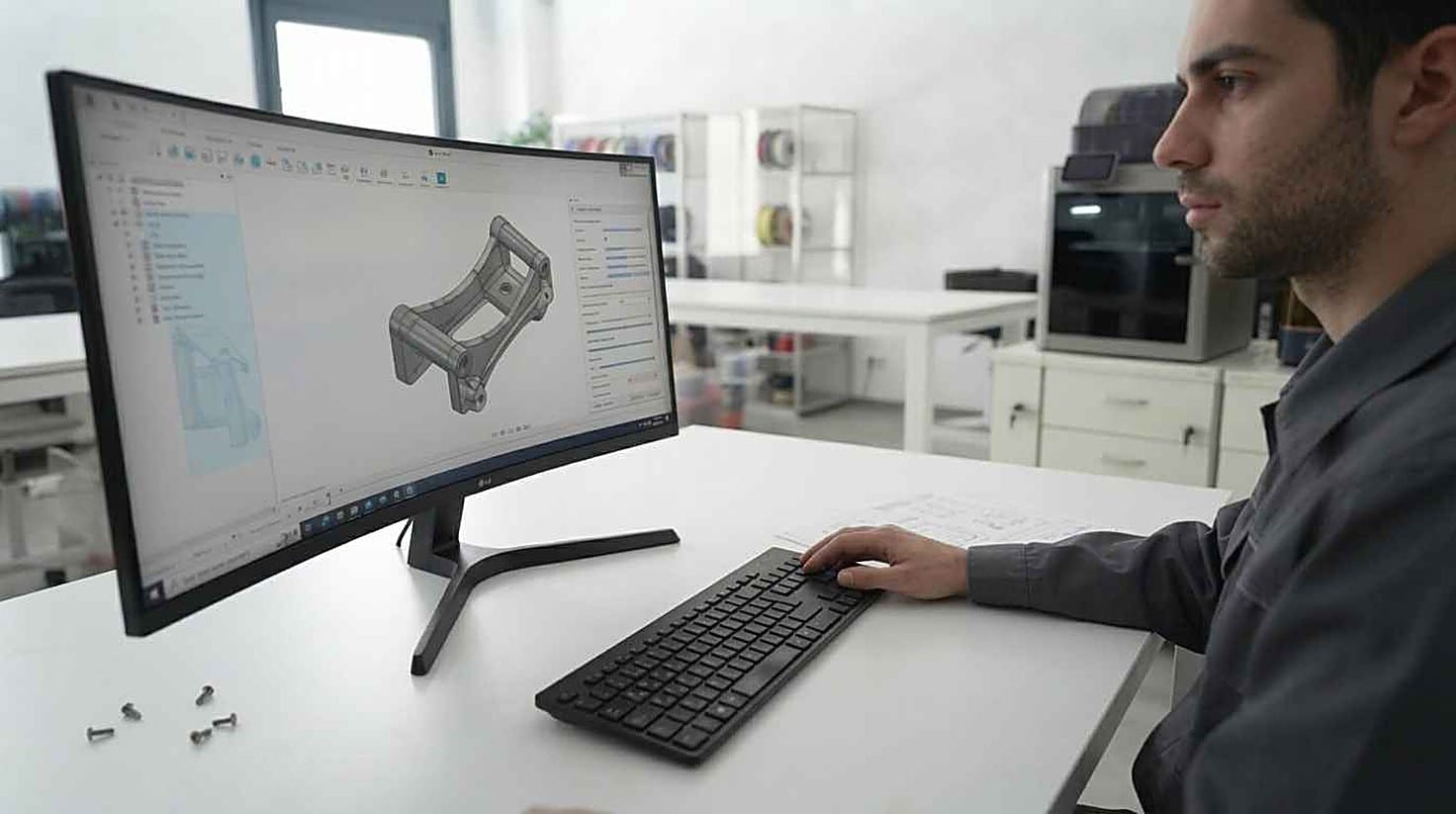

La primera tarea consistió en generar, mediante software profesional, los modelos 3D de todas las piezas a partir de la documentación aportada. El modelado 3D es el proceso de construir la representación tridimensional de un objeto definiendo su geometría, sus superficies y sus relaciones dimensionales.
No bastaba con modelar piezas sueltas. Era necesario obtener los montajes, es decir, posicionar cada componente en su lugar dentro del conjunto, con sus contactos y orientaciones reales. Solo un conjunto correctamente montado permite después orientarlo con libertad y extraer exactamente las vistas que el cliente había definido en sus documentos 2D.
El modelado 3D de todas las piezas fue el paso que hizo posible el resto del proyecto: sin conjunto montado no se pueden orientar ni extraer las vistas solicitadas.
Este paso equivale, en la práctica, a devolver al producto su tercera dimensión. La empresa recuperó así un activo digital del que no disponía y cuyo valor excede el encargo puntual, ya que un modelo tridimensional sirve igualmente para nuevas vistas, para futuras versiones del manual o para otros usos técnicos dentro del desarrollo de producto.
La precisión en esta fase condiciona todo lo demás. Un error geométrico no se corrige después con iluminación ni con materiales: se arrastra hasta la imagen final y aparece justo donde el usuario del manual va a mirar, en el punto de unión entre dos piezas.
Asignación de materiales para que el render resulte realista
Con los conjuntos montados, se aplicó a cada pieza el material correspondiente mediante software de renderizado. La asignación de materiales consiste en definir cómo responde cada superficie a la luz: color, rugosidad, grado de reflexión, transparencia o textura, entre otras propiedades.
Aquí es donde se decide el realismo. La geometría aporta la forma, pero lo que el ojo interpreta como real es la coherencia entre superficie y luz. Por eso la tarea no se limitó a elegir un material de biblioteca: exigió ajustar los parámetros de cada uno hasta que el comportamiento óptico resultara verosímil pieza a pieza y dentro del conjunto.
El tiempo invertido en esta fase se justifica por su impacto directo en el resultado. Es la asignación de materiales la que hace que un render se perciba realista y, a la vez, la que permite adaptarlo a la estética de los manuales ya publicados por el cliente. Dos objetivos que se resuelven en el mismo ajuste.
Conviene subrayar la diferencia respecto a una vista de CAD convencional. Una vista de CAD muestra geometría; un render fotorrealista muestra un producto. Esa distancia es precisamente la que el cliente no había logrado cubrir con sus resultados anteriores, y la que explica el valor del render de producto como herramienta de comunicación técnica.
Renders finales por vista y coherencia con la estética existente
Completado el ajuste de materiales, se obtuvo el render final de cada una de las vistas solicitadas. Cada imagen se generó a partir del conjunto 3D orientado según lo marcado por el cliente en sus documentos de partida, de forma que la correspondencia entre lo pedido y lo entregado fuese directa y verificable. Calcular todas las vistas bajo un mismo criterio evita además que se perciban dispares al convivir en un mismo documento, un problema habitual cuando cada imagen se genera de forma independiente.
El proyecto se considera un éxito porque se lograron imágenes realistas que mantienen la estética utilizada en el resto de los manuales de la empresa. La continuidad visual era un requisito explícito y se cumplió sin renunciar al realismo, que era el otro requisito. El cliente pasó de no disponer de material 3D a contar con vistas fotorrealistas integrables en su documentación.
Un render aporta valor cuando se integra en la documentación existente: realismo y coherencia estética son requisitos simultáneos, no alternativas.
Este tipo de trabajo se sitúa en la frontera entre el desarrollo técnico y la comunicación de producto, junto a recursos como las infografías y presentaciones finales, que explican el funcionamiento o la estructura de un producto combinando imágenes fotorrealistas, explosionados e información añadida.
Cuando un proyecto parte de planos 2D, de piezas sin modelo tridimensional o de un material gráfico que no está a la altura del producto, el primer paso es siempre el mismo: revisar qué documentación existe y qué hace falta reconstruir.
