¿Cuál fue el reto o problema a resolver?
Cuando una empresa utiliza a diario una pieza de la que solo tiene ejemplares físicos, sin ningún archivo digital ni plano que la describa, fabricar un repuesto se vuelve imposible por una razón simple: nadie puede producir lo que no está documentado. La ingeniería inversa de piezas existe precisamente para resolver eso, reconstruyendo el modelo 3D y los planos 2D de un componente a partir del propio objeto.
Este proyecto partió de esa necesidad concreta. Un cliente industrial disponía de una serie de piezas en uso, pero carecía por completo de la documentación técnica que le permitiera encargar su fabricación. El equipo de Desarrollo de producto de INFINITIA asumió el trabajo: digitalizar esas piezas y entregar al cliente los archivos que necesitaba para recuperar el control sobre su propio suministro.
Repuestos sin planos ni documentación técnica
El obstáculo de fondo no es la fabricación en sí, sino la falta de una definición. Un taller puede mecanizar, imprimir o fundir casi cualquier geometría, pero necesita que alguien le diga exactamente qué producir: qué medidas, qué tolerancias, qué superficies importan y cuáles no. Esa información existe, está en la pieza, pero no en un formato que se pueda transmitir.
Tener el componente sobre la mesa no equivale a poder replicarlo. Sin modelo 3D no hay geometría editable, sin planos acotados no hay instrucciones y sin tolerancias no hay criterio para aceptar o rechazar lo que llegue del fabricante. El objeto físico contiene todos los datos, pero cifrados en su propia forma, y hace falta un proceso técnico para extraerlos.
Este escenario aparece con frecuencia en la industria, sobre todo en equipos antiguos, en componentes integrados por terceros o en piezas que nunca llegaron con su ficha técnica. En este caso el cliente sabía que las piezas funcionaban, porque las usaba, pero no tenía forma de describirlas ante un nuevo proveedor.
Por eso el encargo no consistía en rediseñar ni en mejorar nada, sino en documentar: transformar cada pieza física en un conjunto de datos geométricos completos, exactos y utilizables por cualquier fabricante.
Dependencia de un único proveedor y riesgo de suministro
La motivación real del cliente no era técnica, sino estratégica. Al no poseer la documentación de las piezas, dependía siempre del mismo proveedor, sin capacidad de negociar precios ni margen para reaccionar si ese proveedor cambiaba sus condiciones o dejaba de fabricar los componentes.
Esa situación concentra todo el poder en una sola parte. El precio deja de discutirse porque no hay alternativa, el plazo lo fija quien suministra y una discontinuidad de fabricación puede dejar al cliente sin repuesto y con un equipo expuesto a una parada, sin ninguna vía rápida de sustitución.
Sin la documentación técnica de una pieza, la empresa la usa pero no la controla: depende de quien la fabrica, no de quien la necesita.
Recuperar esa documentación invierte la relación. Con el modelo 3D y los planos 2D en su poder, el cliente puede solicitar ofertas a varios talleres, comparar condiciones, homologar una segunda fuente y garantizar que el equipo seguirá teniendo repuestos aunque el proveedor original desaparezca. La digitalización de las piezas deja de ser un ejercicio de diseño para convertirse en una decisión de continuidad operativa.
Cómo digitalizar varias piezas en un plazo ajustado
El reto para INFINITIA estaba en combinar dos exigencias que suelen tirar en direcciones opuestas: hacer la ingeniería inversa de todas las piezas en un periodo de tiempo ajustado y, al mismo tiempo, garantizar una exactitud que no admitía atajos.
La razón por la que el plazo era delicado tiene que ver con la naturaleza del error en estos trabajos. Las desviaciones no se compensan entre etapas, se propagan: un escaneo impreciso genera un modelo desviado, y un modelo desviado produce unos planos que definen mal la pieza. El fabricante cumplirá esos planos al pie de la letra, y el problema solo se hará visible más tarde, cuando la réplica no encaje.
A eso se añadía que no se trataba de una pieza, sino de un conjunto de ellas, cada una con su geometría y sus elementos funcionales. Todas debían pasar por el mismo procedimiento con idéntico nivel de rigor, de modo que la coherencia entre piezas resultaba tan crítica como la fidelidad de cada una por separado.
La respuesta a esa doble exigencia fue estructurar el trabajo como una cadena de etapas verificadas, en la que ninguna avanza hasta que la anterior entrega un resultado fiable. Ese método ordenado, característico del desarrollo mecánico de producto, es lo que hace compatible la velocidad con la exactitud.
¿Cómo se abordó o cuál fue la solución?
La solución se desplegó en tres tareas encadenadas: capturar la geometría de las piezas mediante escaneado 3D, reconstruir a partir de ella los modelos 3D CAD y, finalmente, generar los planos 2D acotados listos para fabricación. Cada fase transformaba el resultado de la anterior en un formato más cercano al taller.
El valor de esta secuencia está en su continuidad, y es la ruta habitual de la ingeniería inversa aplicada al desarrollo de productos: la pieza real define la nube de puntos, la nube de puntos sostiene el modelo y el modelo genera el plano. El equipo de INFINITIA trabajó las tres etapas de forma coordinada para preservar la trazabilidad entre el componente original y la documentación final.

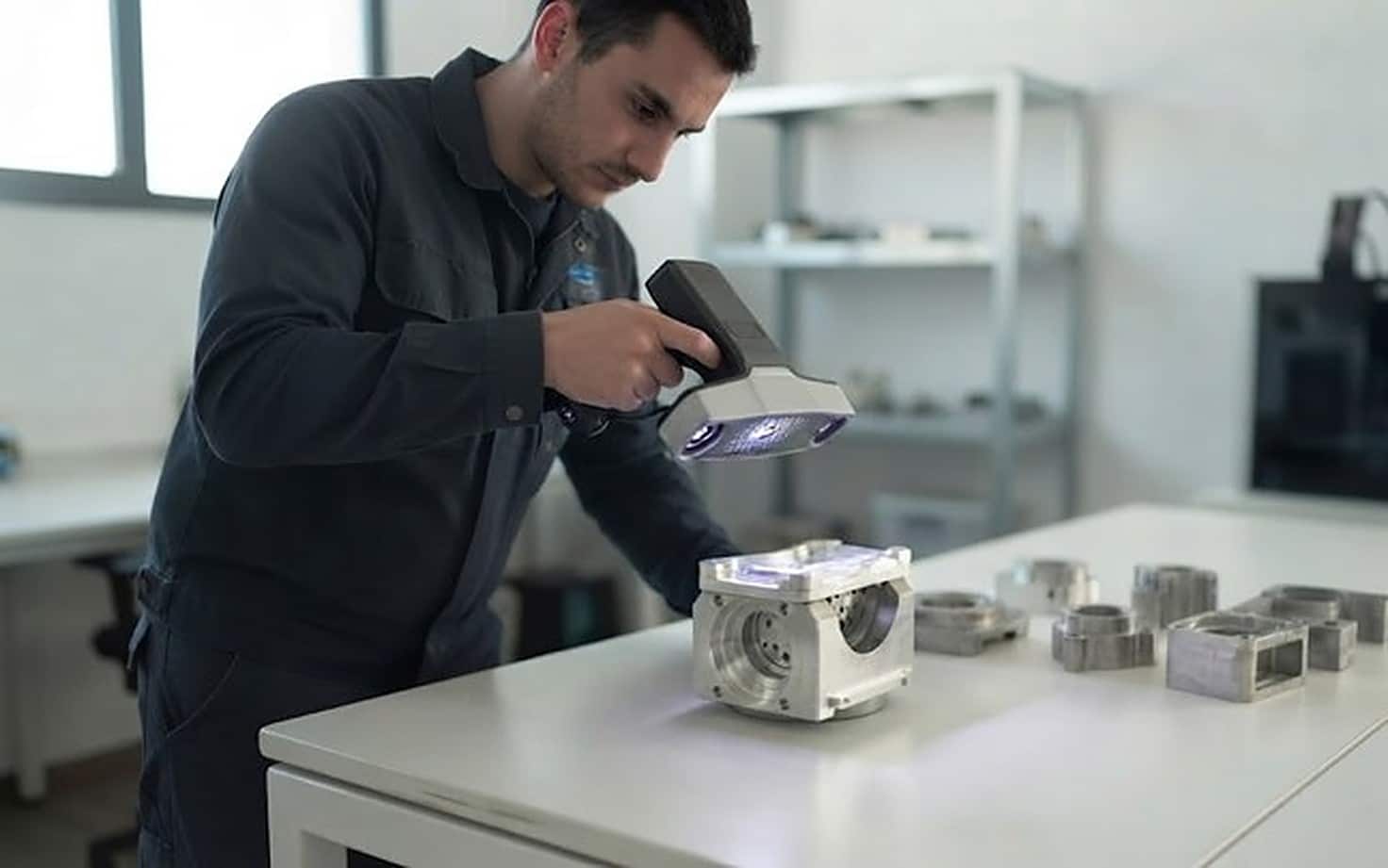

Escaneado 3D de la pieza y captura de la nube de puntos
El escaneado 3D es una técnica de digitalización sin contacto que registra la geometría de un objeto real y la convierte en coordenadas tridimensionales. Su resultado es una nube de puntos: una representación digital compuesta por una gran cantidad de puntos con posición conocida que, en conjunto, reproducen la superficie completa de la pieza.
Antes de capturar nada, las muestras recibidas se prepararon para el escaneado. Este paso previo no es accesorio, porque de él depende la calidad de todo lo que viene después. La manera de posicionar y acondicionar cada pieza decide qué superficies quedan a la vista del escáner, dónde pueden aparecer reflejos o sombras y cuántas tomas hacen falta para cubrir la geometría sin dejar zonas sin datos.
Una nube de puntos con huecos o desviaciones no se arregla más adelante: marca el modelo 3D y, con él, la exactitud de la pieza fabricada.
Con la pieza preparada se realizó el escaneado y se obtuvo la nube de puntos con la información geométrica de cada componente. Sobre ese archivo se levanta el resto del proyecto, y por eso la fase se abordó con la máxima exigencia: el escaneo tenía que ser exacto para que no surgieran desviaciones ni en el modelo ni en los planos posteriores.
Merece la pena aclarar qué es y qué no es este resultado. Una nube de puntos todavía no sirve para fabricar, porque no contiene entidades reconocibles como cilindros, planos o radios, solo coordenadas. Es una captura muy fiel de la realidad que aún debe interpretarse, y esa interpretación es justamente la etapa siguiente. El detalle de cómo se realiza esta captura puede consultarse en el servicio de escaneado 3D y digitalización de piezas.

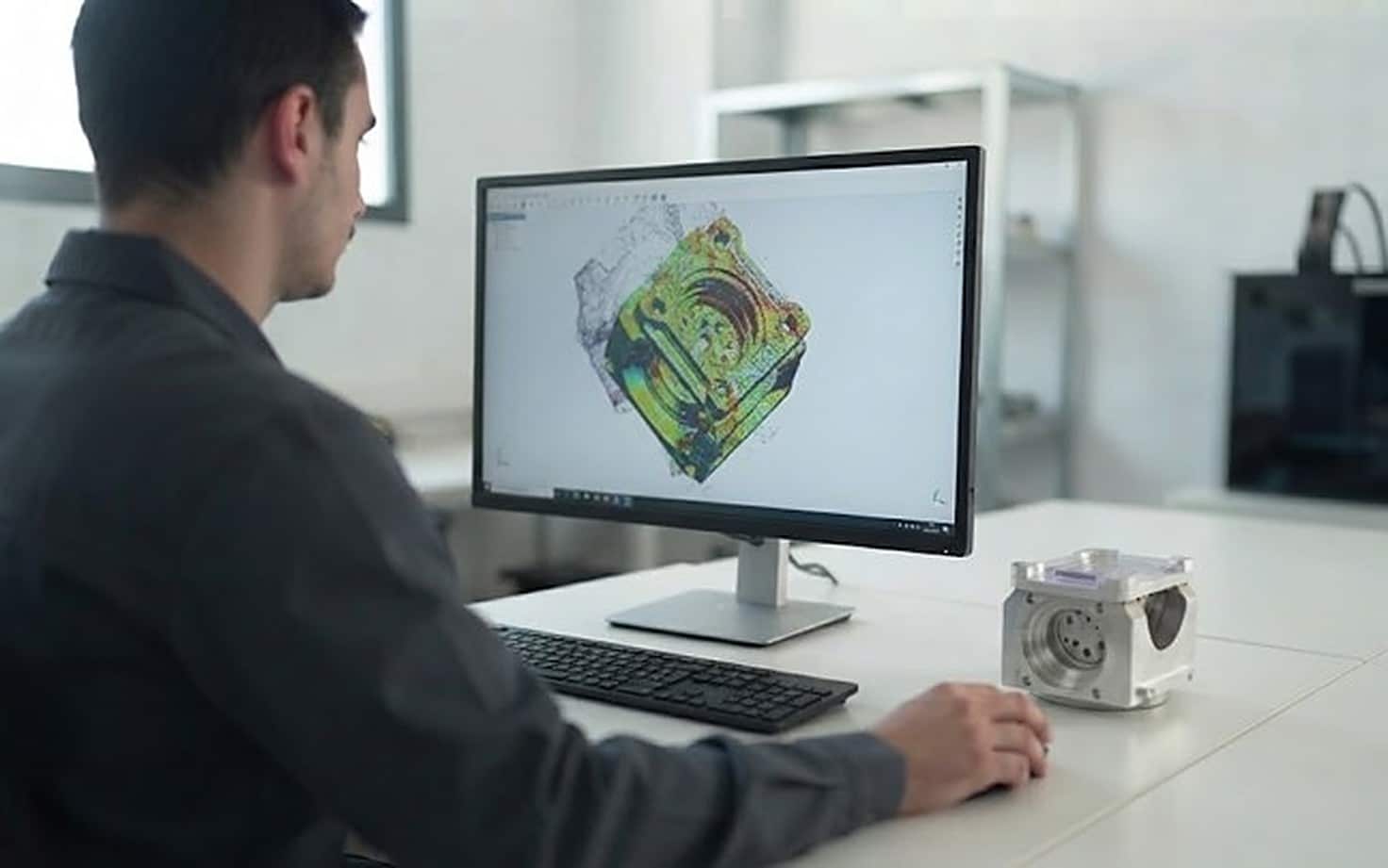

Modelado 3D CAD paramétrico a partir del escaneo
La segunda tarea convirtió esa nube de puntos en modelos 3D CAD utilizables. El equipo empleó la geometría capturada como referencia para dibujar cada pieza paramétricamente en software CAD, reconstruyéndola con las entidades propias del diseño mecánico en lugar de conservarla como una simple malla.
El modelado paramétrico define la geometría mediante parámetros y relaciones (cotas, ejes, restricciones, tangencias), no como una superficie cerrada. Esa distinción es determinante en un proyecto de repuestos: un modelo paramétrico se puede medir, editar y acotar con precisión, mientras que una malla obtenida directamente del escaneo es difícil de manipular y poco apta para generar planos fiables.
Reconstruir así una pieza exige criterio de ingeniería, no una copia automática. Hay que distinguir qué superficie representa la forma nominal y cuál es una desviación de fabricación, qué radio cumple una función y cuál procede del desgaste, qué elemento condiciona el montaje y cuál es secundario. En esas decisiones está la diferencia entre una digitalización aprovechable y un archivo sin utilidad real.
El producto de esta fase fue, pieza a pieza, la geometría más fiel posible al original, ya expresada en el lenguaje del diseño 3D y modelado mediante CAD. A partir de ahí ya era posible verificar medidas, comparar con la muestra física y preparar la documentación definitiva.

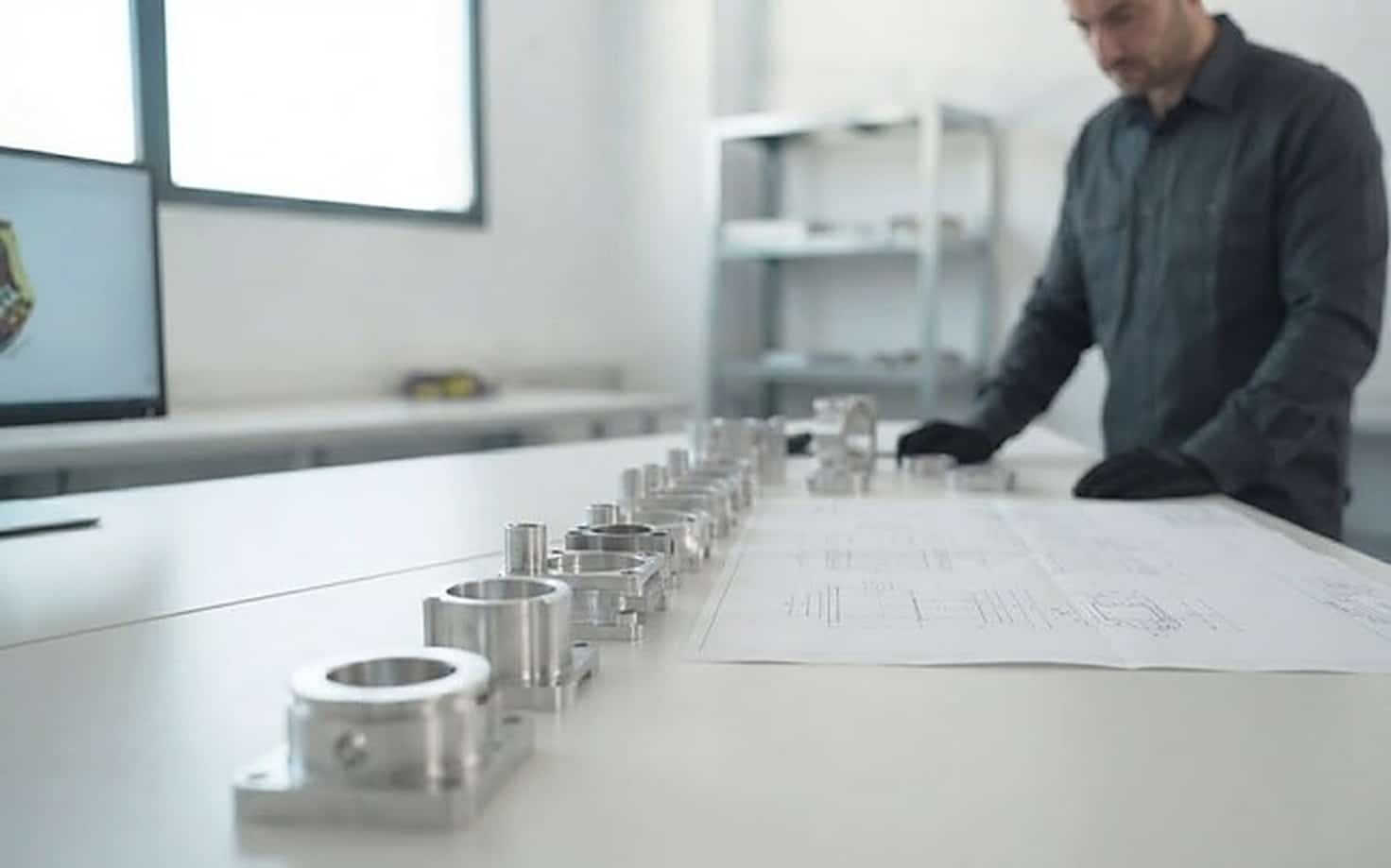

Planos 2D acotados para fabricar en cualquier taller
La tercera tarea partió de los modelos 3D para elaborar los planos 2D de cada pieza, acotando todas sus dimensiones. Un plano 2D es el documento que traduce el modelo digital a instrucciones de fabricación: recoge cotas, tolerancias, vistas y secciones, es decir, todo lo que un taller necesita para producir la pieza sin tener que suponer nada.
Es el paso que da sentido a los anteriores. El modelo 3D describe la forma, pero el plano acotado es el que fija los límites aceptables y separa lo correcto de lo defectuoso.
El plano 2D acotado es lo que convierte una pieza propia en una pieza fabricable por cualquier taller: sin él no existe una segunda fuente posible.
Con los modelos 3D y los planos 2D de todas las piezas en su poder, el cliente pudo encargar la fabricación de las réplicas al fabricante que eligiera. Ese es el resultado que hace de este trabajo un caso de éxito: no obtuvo solo una documentación técnica que antes no existía, sino la libertad de decidir dónde, cuándo y a qué precio produce sus repuestos.
Este mismo planteamiento es el que INFINITIA aplica cuando un componente crítico deja de estar disponible o llega sin información, como se recoge en el servicio de diseño de utillajes y repuestos complejos, dentro del área de desarrollo de producto. Recuperar el modelo 3D y los planos 2D de una pieza es, en última instancia, recuperar la capacidad de decidir sobre ella: convierte un componente heredado en un activo documentado que la empresa puede volver a fabricar donde quiera y durante todo el tiempo que lo necesite.
