La delaminación en materiales compuestos es la separación entre las capas de un laminado, y es el fallo que los ensayos de compuestos buscan detectar antes de que la pieza rompa en servicio.
Un compuesto no se comporta como un metal, y por eso tampoco se ensaya igual. Su resistencia depende de la dirección de las fibras, del reparto entre matriz y refuerzo y de que en el interior del laminado no haya vacíos ni despegues. Comprobarlo requiere un plan de ensayos de materiales compuestos bien elegido, ejecutado en un laboratorio de análisis y ensayos con capacidad para interpretar el resultado, no solo para medirlo. Aquí tienes qué fallos hay que buscar, qué mide cada ensayo y cómo se pasa del dato a una decisión sobre el material.
Qué hace distinto a un material compuesto y por qué su ensayo también lo es
Un material compuesto se forma al unir dos componentes con propiedades distintas, una matriz que da forma y cohesión y un refuerzo (fibra de vidrio, de carbono o de aramida) que aporta resistencia y rigidez. El resultado tiene una relación resistencia-peso que ningún metal iguala, pero también un comportamiento que depende de la dirección y de cómo se ha fabricado el laminado.
Matriz y refuerzo: un material que no es igual en todas las direcciones
La clave de un compuesto es que es anisótropo: sus propiedades cambian según la dirección en la que lo cargues. A lo largo de la fibra es muy resistente; en la dirección transversal, o entre capas, quien manda es la matriz, mucho más débil. Un laminado que soporta sin problema una tracción en el sentido de las fibras puede fallar a una fracción de esa carga si el esfuerzo actúa entre las capas. Por eso, en un compuesto, hablar de «resistencia» sin especificar la dirección y la secuencia de apilado no significa nada, y un ensayo mal orientado mide un número que no representa el modo de fallo real. El tipo de refuerzo marca el punto de partida: la fibra de vidrio es económica y tenaz, la de carbono ofrece la mayor rigidez por unidad de peso, y la de aramida absorbe impacto y resiste la abrasión. Pero por encima del tipo de fibra pesa cómo se ha construido el laminado: la orientación de cada capa (0, 45 o 90 grados), el número de láminas y su secuencia de apilado deciden si la pieza es rígida en la dirección de la carga o si concentra tensiones entre capas. Dos laminados con la misma fibra y la misma matriz, apilados de forma distinta, se comportan como dos materiales diferentes, y el ensayo tiene que reflejar esa realidad ensayando en las direcciones que la pieza verá en servicio.
En un metal, la resistencia es un valor; en un material compuesto, es un mapa que depende de la dirección de la fibra, de la secuencia de capas y de la calidad interna del laminado.
Por qué un compuesto no se ensaya como un metal
Esa anisotropía obliga a cambiar el enfoque. Un metal es homogéneo y su ensayo de tracción sobre una probeta normalizada describe bien su comportamiento; un compuesto necesita caracterizarse en varias direcciones y, sobre todo, verificar la unión entre capas, que es donde nacen la mayoría de los fallos. A eso se añade que el modo de rotura es distinto: un compuesto rara vez fluye de forma dúctil, sino que acumula microdaño (rotura de fibras, fisuración de la matriz, despegue entre capas) hasta una pérdida de rigidez que precede al fallo. La preparación de la probeta también es más delicada, porque un corte que dañe las fibras del borde introduce un origen de fallo que no existía en la pieza. A menudo hay que pegar refuerzos (tacos o tabs) en los extremos de la probeta para que las mordazas no aplasten el laminado y la rotura ocurra en la zona útil y no en la sujeción, un detalle que en un metal rara vez importa. El acondicionamiento previo pesa igual: la matriz polimérica absorbe humedad y su rigidez cambia con la temperatura, así que un mismo laminado ensayado seco y a temperatura ambiente o saturado de humedad y en caliente puede dar resultados muy distintos. Interpretar todo esto se apoya en la misma lógica de la fractografía y microscopía: la superficie de rotura cuenta si falló la fibra, la matriz o la interfaz.
Los tres fallos que hay que buscar: delaminación, cizalladura interlaminar y contenido de fibra
Caracterizar un compuesto no es solo medir cuánto aguanta, sino confirmar que no arrastra los defectos internos que reducen esa capacidad sin dar la cara. Tres son los que concentran la mayoría de los problemas.
Delaminación y vacíos: el daño que no se ve

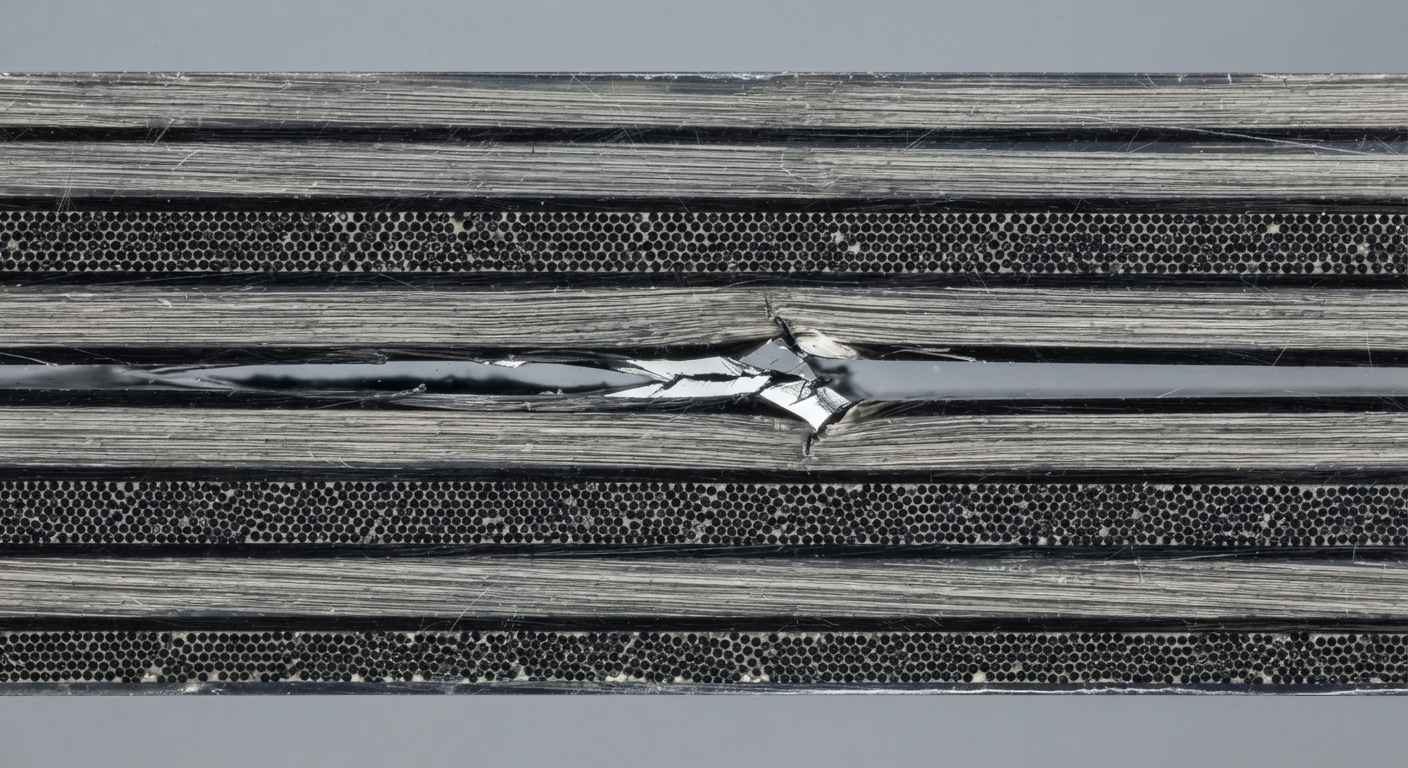

La delaminación es la separación entre dos capas del laminado, y es el fallo más característico de un compuesto. Puede nacer en fabricación (un curado deficiente, contaminación entre capas, un vacío atrapado) o aparecer en servicio tras un impacto o una carga de fatiga. Lo peligroso es que muchas veces no es visible desde el exterior: la pieza parece intacta y ha perdido buena parte de su capacidad de carga. Los vacíos, pequeñas bolsas de aire dentro de la matriz, actúan como concentradores y como puntos de arranque de esa delaminación. Detectarlos antes de poner la pieza en servicio exige mirar dentro, con ensayos no destructivos (ultrasonidos, termografía) o con cortes metalográficos que revelan el porcentaje de vacíos y la calidad de la unión entre capas. Un caso especialmente traicionero es el daño por impacto de baja energía: una herramienta que cae sobre un panel de fibra de carbono puede dejar la superficie casi intacta y, sin embargo, generar una delaminación interna extensa que reduce a la mitad la resistencia a compresión. Ese daño apenas visible es la razón por la que en sectores exigentes se inspeccionan las piezas con mapas de ultrasonidos (C-scan) y no solo a simple vista, y por la que el criterio de aceptación se fija sobre la extensión del defecto interno, no sobre su aspecto exterior. En estructuras críticas ese daño interno se cuantifica y se compara con un umbral de aceptación acordado, y cuando lo supera se decide entre reparar el laminado o retirar la pieza, una decisión que solo tiene sentido si antes se ha medido la extensión real del defecto y no solo su huella visible.
Cizalladura interlaminar y contenido de fibra
La resistencia a la cizalladura interlaminar mide cuánto aguanta la unión entre capas frente a un esfuerzo que tiende a deslizarlas una sobre otra. Es un parámetro de la matriz y de la interfaz, no de la fibra, y por eso es tan sensible a la calidad de fabricación: un laminado con buena fibra pero mal curado da valores bajos de cizalladura interlaminar y falla por delaminación mucho antes de lo previsto. El contenido de fibra, por su parte, es la proporción de refuerzo respecto al total: define directamente la rigidez y la resistencia del compuesto, de modo que un contenido de fibra por debajo de especificación (o mal distribuido, con zonas ricas en resina) explica por qué una pieza rinde menos de lo que decía su ficha. Medir estos dos parámetros es lo que separa un laminado que cumple de uno que solo lo parece. El contenido de fibra tiene además un rango óptimo: por encima de cierto valor no queda suficiente resina para mojar y unir todas las fibras, aparecen zonas secas y la resistencia interlaminar cae; por debajo, sobra matriz y la pieza pierde rigidez y gana peso. Por eso no basta con un valor medio, sino que interesa saber cómo se distribuye a lo largo del laminado, ya que una acumulación local de resina (una zona rica) o una bolsa de fibra sin impregnar se convierten en el punto por donde empezará la delaminación bajo carga. Como referencia práctica, un laminado estructural bien fabricado suele moverse en un contenido de fibra en volumen del orden del 55 al 60 por ciento y un porcentaje de vacíos por debajo del uno o dos por ciento, de modo que alejarse de esos márgenes es una señal temprana de que el curado o la impregnación no están bajo control.
| Defecto / parámetro | Qué es | Cómo se detecta | Qué compromete |
|---|---|---|---|
| Delaminación | Separación entre capas del laminado | Ultrasonidos, termografía, corte metalográfico | Capacidad de carga y vida en servicio |
| Vacíos / porosidad | Bolsas de aire atrapadas en la matriz | Metalografía (porcentaje de vacíos), ultrasonidos | Resistencia y punto de inicio de delaminación |
| Cizalladura interlaminar | Resistencia de la unión entre capas | Ensayo de cortadura de viga corta (ILSS) | Integridad del laminado frente a despegue |
| Contenido de fibra | Proporción refuerzo / matriz | Calcinación o digestión ácida de la matriz | Rigidez y resistencia nominal de la pieza |
Qué ensayos se hacen y qué mide cada uno
Con los defectos claros, el plan de ensayo se construye para cubrir dos frentes: las propiedades mecánicas en las direcciones que importan y la calidad interna del laminado. No todos los ensayos hacen falta en todos los casos; la selección depende del material, de la carga real y del sector.
Ensayos mecánicos en el plano: tracción, compresión y flexión

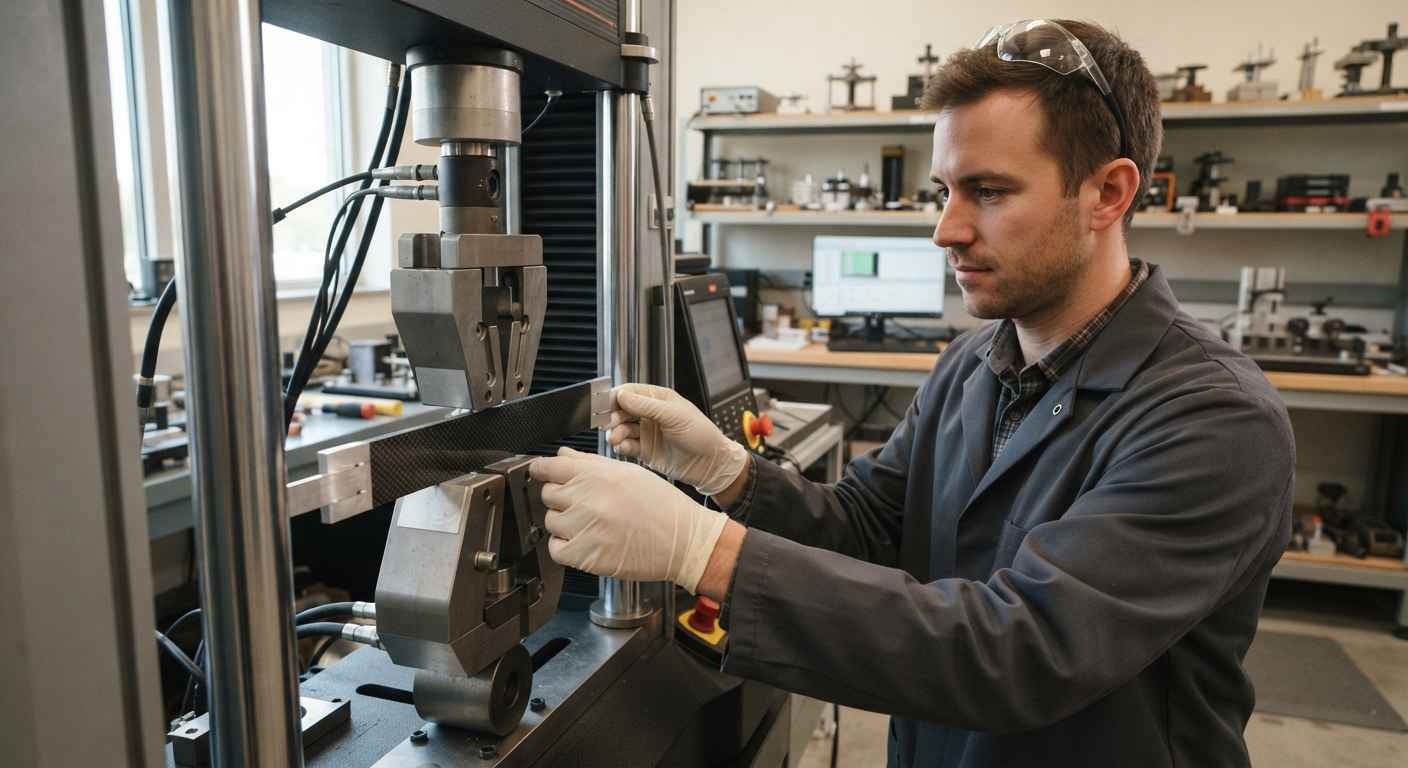

El ensayo de tracción aplica una fuerza longitudinal controlada y mide la resistencia, el alargamiento y el módulo del compuesto en la dirección ensayada; repetido en varias orientaciones, dibuja el mapa de propiedades que un compuesto exige. El ensayo de compresión evalúa la capacidad de soportar cargas que tienden a pandear las fibras, un modo de fallo crítico en compuestos porque la fibra resiste mucho mejor a tracción que a compresión, y porque cualquier defecto interno o desalineación de las capas rebaja de forma notable ese valor. La resistencia a compresión suele ser, de hecho, el parámetro que primero se resiente cuando hay delaminación previa, y por eso es habitual medirla también después de un impacto controlado para cuantificar cuánto ha perdido la pieza. El ensayo de flexión somete la probeta a una carga perpendicular y combina tracción en una cara y compresión en la otra, lo que lo hace muy útil para comparar laminados y detectar problemas de rigidez. De cada uno interesa no solo la carga de rotura, sino el módulo, es decir, la rigidez, porque en muchas piezas de compuesto el criterio de diseño no es la resistencia sino la deformación admisible, y una pérdida de módulo tras fatiga o humedad es una señal temprana de daño. Para que estos valores sean comparables, la geometría de la probeta, la velocidad de ensayo y el número de repeticiones se fijan según norma, ya que un compuesto tiene más dispersión que un metal y un solo resultado no basta para caracterizarlo. Los tres ensayos describen el comportamiento del compuesto bajo las solicitaciones que verá en una viga, un chasis o un panel estructural, y su lectura conecta con la mecánica de la superficie de fractura dúctil frente a la frágil, que explica por qué unos laminados rompen de forma progresiva y otros de golpe.
Cizalladura interlaminar, fatiga y contenido de fibra o vacíos
El ensayo de cortadura de viga corta mide la resistencia a la cizalladura interlaminar (ILSS) forzando el despegue entre capas, y es el que mejor delata un curado deficiente. El ensayo de fatiga aplica cargas cíclicas para reproducir la vida real y detectar la pérdida progresiva de rigidez que precede al fallo, esencial en componentes que trabajan bajo vibración o ciclos de carga. En un compuesto la fatiga no se manifiesta como en un metal: en lugar de una grieta única que avanza, aparece un daño repartido (fisuras en la matriz, despegues, roturas de fibra aisladas) que se traduce en una caída medible de la rigidez mucho antes de la rotura, de modo que seguir esa pérdida de módulo ciclo a ciclo permite anticipar el final de la vida útil. La determinación del contenido de fibra se hace eliminando la matriz (por calcinación en fibra de vidrio o por digestión ácida en fibra de carbono) y pesando el refuerzo que queda, mientras que el porcentaje de vacíos se obtiene de un corte metalográfico. Cuando la pieza trabaja expuesta a la intemperie o a productos químicos, conviene cruzar estos ensayos con el comportamiento frente a agentes externos, porque la matriz polimérica envejece y absorbe humedad, y eso rebaja la resistencia interlaminar con el tiempo. Un ejemplo de este enfoque completo es la caracterización de materiales compuestos para optimizar el producto final, donde medir estas propiedades sirvió para ajustar el laminado y no solo para aprobarlo o rechazarlo.
Un plan de ensayo bien elegido no busca un único número de resistencia, sino confirmar tres cosas: que las propiedades en cada dirección son las previstas, que la unión entre capas aguanta y que el interior del laminado no esconde vacíos ni delaminaciones.
Del dato del ensayo a una pieza que aguanta en servicio
La diferencia entre un compuesto que cumple y uno que falla antes de tiempo no está en el catálogo del material, sino en haber verificado las direcciones críticas, la calidad de la unión entre capas y la ausencia de defectos internos antes de ponerlo en producción. Un ensayo de tracción en el sentido de la fibra que da un valor excelente no dice nada sobre la delaminación que puede arruinar la pieza a una fracción de esa carga; por eso el plan de ensayo se diseña alrededor del modo de fallo real y no del dato más fácil de medir. Cuando el compuesto va a un sector crítico, ese plan se cierra además con ensayos ajustados a la condición de servicio, como muestran los ensayos de choque térmico para homologar un material y asegurar su durabilidad en condiciones extremas, o con montajes propios cuando ninguna norma reproduce la solicitación, en la línea de los ensayos a medida.
Si estás validando un laminado nuevo, comparando proveedores de compuesto o investigando por qué una pieza de fibra falla antes de lo previsto, define primero qué modo de fallo te preocupa (delaminación, pérdida de rigidez, rotura por fatiga) y sobre qué dirección trabaja la pieza. Envíanos las probetas o el componente junto con la condición de servicio y la especificación del laminado, y recibirás un plan de ensayo con las propiedades en las direcciones que importan, la resistencia interlaminar, el contenido de fibra y vacíos, y una interpretación de qué significan esos datos para tu pieza. Cuando el fallo ya ha ocurrido, el análisis de fallos parte de la misma caracterización para confirmar la causa.
Preguntas frecuentes sobre ensayos de materiales compuestos
¿Qué es un ensayo de materiales compuestos?
Es el conjunto de pruebas que determinan la resistencia, la rigidez y la integridad interna de un material formado por matriz y refuerzo. Incluye ensayos mecánicos (tracción, compresión, flexión, cizalladura interlaminar y fatiga) y la verificación de la calidad interna del laminado (contenido de fibra, porcentaje de vacíos y ausencia de delaminación). Su objetivo es confirmar que el compuesto se comportará como se espera en la dirección y las condiciones en las que trabajará la pieza.
¿Qué es la delaminación y por qué es tan peligrosa?
La delaminación es la separación entre dos capas de un laminado. Es peligrosa porque muchas veces no se ve desde el exterior y, aun así, reduce de forma drástica la capacidad de carga de la pieza. Puede originarse en fabricación (curado deficiente, vacíos, contaminación entre capas) o en servicio tras un impacto o una carga de fatiga. Se detecta con ensayos no destructivos como ultrasonidos o termografía, o con cortes metalográficos que revelan el estado de la unión entre capas.
¿Qué es la resistencia a la cizalladura interlaminar (ILSS)?
Es la resistencia de la unión entre capas de un compuesto frente a un esfuerzo que tiende a deslizarlas una sobre otra. Depende de la matriz y de la interfaz, no de la fibra, por lo que es muy sensible a la calidad del curado. Se mide con el ensayo de cortadura de viga corta, y un valor bajo indica que el laminado puede delaminar antes de lo previsto aunque la fibra sea correcta.
¿Cómo se mide el contenido de fibra de un compuesto?

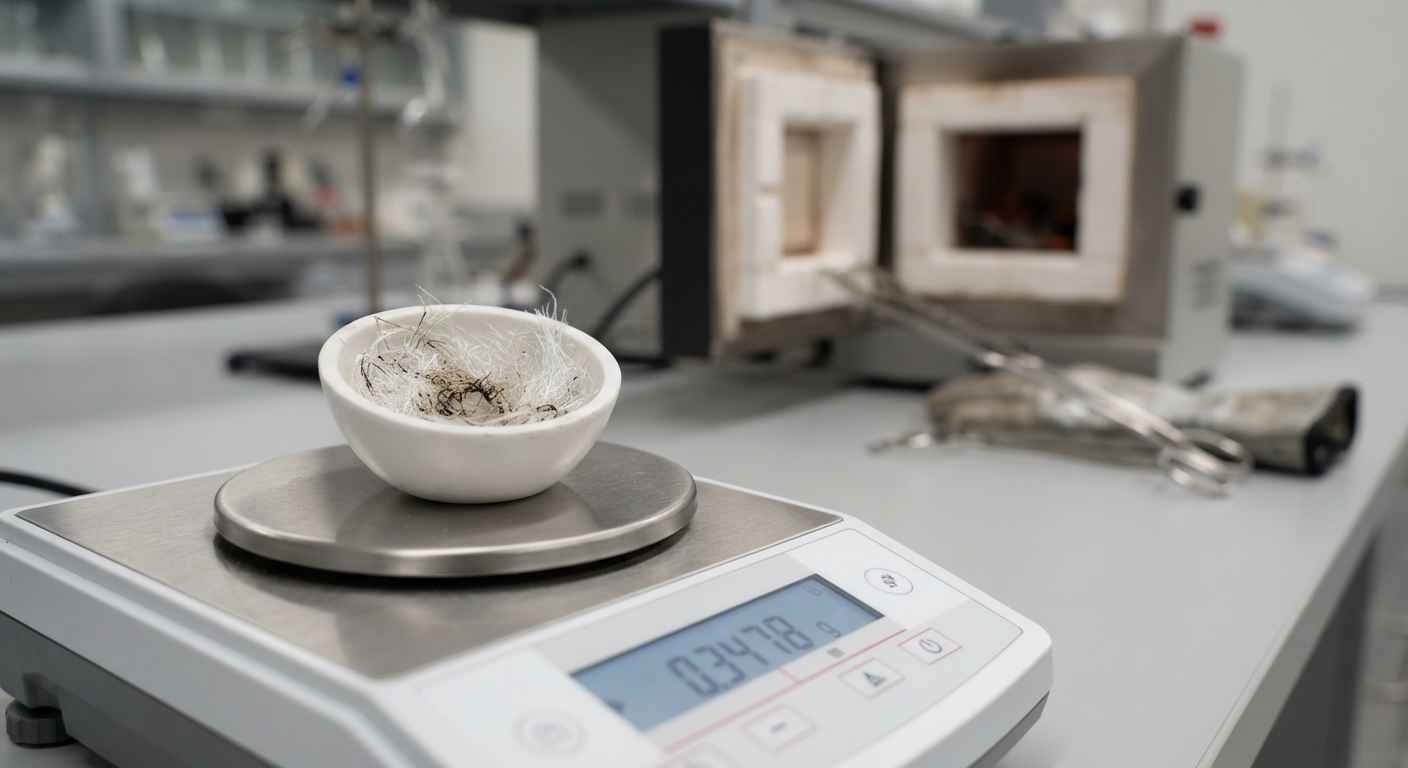

Se elimina la matriz para pesar el refuerzo que queda. En compuestos de fibra de vidrio se hace por calcinación (la resina se quema y la fibra permanece); en fibra de carbono, por digestión ácida, porque la fibra también ardería. El resultado es la proporción de fibra respecto al total, un parámetro que define directamente la rigidez y la resistencia nominal, y que permite detectar zonas ricas en resina o un laminado por debajo de especificación.
¿Qué normativas regulan los ensayos de materiales compuestos?
Los ensayos de compuestos se apoyan en normas internacionales de las familias ISO y ASTM, que definen la geometría de probeta, las condiciones y los criterios para cada propiedad (tracción, compresión, flexión, cizalladura interlaminar, fatiga y contenido de fibra o vacíos). La norma concreta depende del ensayo y del tipo de laminado, y conviene fijarla al planificar el plan de ensayo para que los resultados sean comparables y trazables.
