La diferencia entre una fractura dúctil y una frágil se lee en la superficie de rotura: la dúctil deforma antes de romper y deja un aspecto fibroso y mate, mientras que la frágil rompe casi sin deformación y deja una superficie brillante y facetada. Distinguirlas correctamente es el primer paso de cualquier diagnóstico de rotura, porque cada modo apunta a causas distintas (sobrecarga, fragilización, defecto de material o condiciones de servicio anómalas). Este artículo explica cómo diferenciar fractura dúctil vs frágil a partir de la superficie, qué las controla y cómo se confirma el modo de fallo con técnicas de laboratorio.
¿Qué son la fractura dúctil y la fractura frágil?
La fractura es la separación de un material en dos o más partes por la acción de una tensión, y se clasifica en dúctil o frágil según cuánta deformación plástica la acompaña. Esta distinción es la base del análisis de fallos en componentes metálicos, porque el modo de fractura condiciona la hipótesis sobre la causa raíz. Reconocer el patrón correcto evita confundir una sobrecarga puntual con un fallo progresivo como la fractura por fatiga, que exige una lectura diferente.
La clasificación dúctil o frágil no es una etiqueta cerrada, sino el extremo de un espectro. Entre ambos casos existen fracturas mixtas, en las que una parte de la sección rompe con deformación y otra por clivaje, y transiciones donde el mismo material cambia de comportamiento según la temperatura o la velocidad de carga. Interpretar bien ese espectro requiere describir no solo el modo dominante, sino también dónde se inició la grieta y cómo se propagó. Ese matiz es lo que distingue un informe técnico útil, que orienta la acción correctiva, de una simple etiqueta que no explica por qué falló la pieza.
Qué es una fractura dúctil
Una fractura dúctil es la que se produce tras una deformación plástica apreciable, con el material absorbiendo energía antes de separarse. Se caracteriza por la formación de un cuello (estricción) en la zona de rotura, labios de cortante en los bordes y una superficie fibrosa de aspecto gris y mate. A escala microscópica, la superficie muestra microhuecos (dimples) que nuclean en inclusiones o segundas fases y coalescen hasta la rotura. La propagación es lenta y estable, requiere aporte continuo de energía y suele dar aviso previo mediante deformación visible. En aceros de bajo y medio carbono a temperatura ambiente, el modo dúctil es el comportamiento esperado bajo sobrecarga.
El interés de una fractura dúctil, desde el punto de vista del diagnóstico, es que la deformación previa deja información sobre la dirección y la magnitud de la carga que provocó la rotura. La orientación de los labios de cortante, la reducción de sección y la posición del inicio de la estricción ayudan a reconstruir el estado tensional. Materiales como los aceros austeníticos, el cobre o el aluminio recocido presentan de forma característica este comportamiento, y su rotura suele asociarse a una sobrecarga superior a la prevista más que a un defecto del material. Por eso una fractura netamente dúctil orienta la investigación hacia las condiciones de servicio y las cargas reales, no hacia la calidad de la pieza.
Qué es una fractura frágil

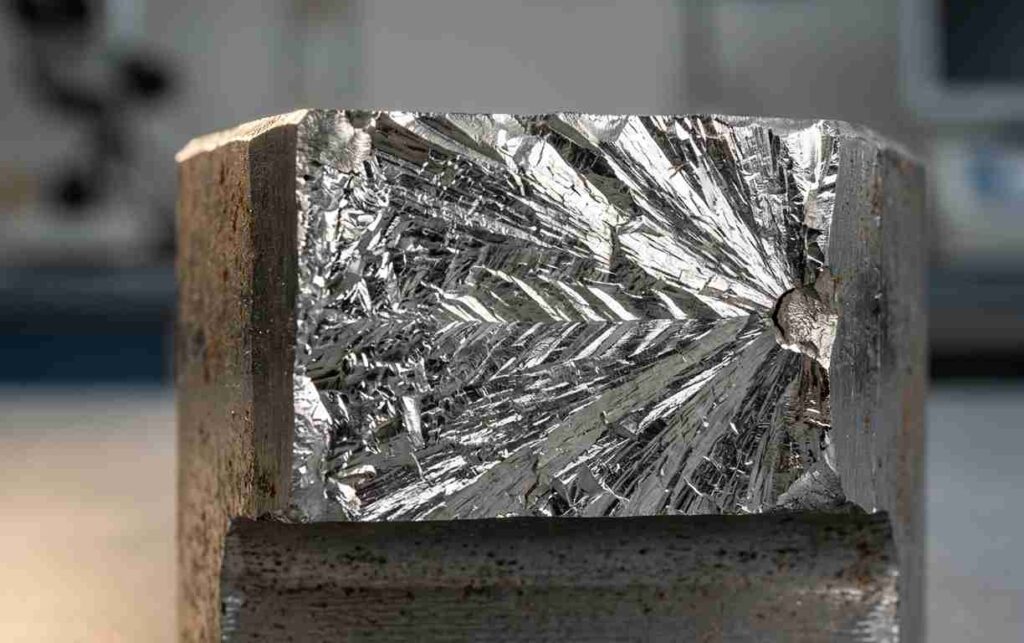

Una fractura frágil es la que ocurre con deformación plástica mínima o nula, propagándose de forma rápida e inestable una vez iniciada. La superficie resulta plana, perpendicular a la tensión principal, con aspecto brillante y cristalino por reflejo de la luz en las facetas de clivaje. Suelen aparecer marcas de chevron (galones) que apuntan hacia el origen de la grieta, una pista muy útil para localizar el punto de inicio. A escala microscópica dominan las facetas de clivaje transgranular o, cuando hay fragilización en borde de grano, la fractura intergranular. Este modo es peligroso porque no da aviso previo: la pieza rompe de golpe, a menudo por debajo de la carga de diseño.
Conviene distinguir dos variantes de la fractura frágil según el camino que sigue la grieta. En la fractura por clivaje (transgranular), la grieta atraviesa los granos siguiendo planos cristalográficos, dejando facetas planas y ríos de clivaje. En la fractura intergranular, la grieta avanza por los bordes de grano, lo que suele delatar una fragilización del material (por segregación de impurezas, hidrógeno o precipitados en el borde de grano). Reconocer cuál de las dos domina es determinante, porque la primera apunta a condiciones de carga o temperatura, mientras que la segunda casi siempre señala un problema metalúrgico del propio material que conviene rastrear hasta su origen de fabricación.
La fractura frágil no avisa: se propaga a gran velocidad y con poca energía, por lo que identificar los factores que la favorecen (baja temperatura, entallas o fragilización del material) es clave para prevenir roturas catastróficas en servicio.
Cómo diferenciar una fractura dúctil de una frágil en la superficie de rotura
Diferenciar el modo de fractura consiste en leer la superficie de rotura en dos niveles: el macroscópico (a simple vista o con lupa) y el microscópico (con microscopía electrónica). La lectura combinada permite clasificar el fallo con criterio y no por intuición. Un examen ordenado de la superficie de fractura aporta más información sobre la causa que muchos ensayos aislados, siempre que se conserve la pieza sin dañar la zona de rotura.
Indicios macroscópicos en la superficie de fractura
El examen macroscópico distingue la fractura dúctil de la frágil por rasgos visibles sin microscopio. La superficie dúctil es fibrosa, mate y muestra estricción y labios de cortante inclinados unos 45 grados respecto a la tensión; la superficie frágil es plana, brillante y perpendicular a la carga, con marcas de chevron que convergen en el origen. La presencia o ausencia de deformación en la pieza es el primer indicador: una sección que ha adelgazado antes de romper indica comportamiento dúctil, mientras que una rotura limpia sin cambio de forma sugiere comportamiento frágil. Estos indicios orientan, pero no sustituyen a la confirmación microscópica cuando el diagnóstico tiene implicaciones técnicas o periciales, como en el estudio de un fallo en servicio.
La documentación de la superficie de fractura antes de manipularla es parte esencial de esta fase. Fotografiar la pieza tal como llega, registrar la orientación de la rotura respecto a la geometría y proteger la superficie de la corrosión y de golpes accidentales evita perder evidencia irreemplazable. Un error frecuente consiste en encajar las dos mitades para comprobar el ajuste, gesto que daña los relieves de la superficie y compromete el análisis posterior al microscopio. En roturas con posible recorrido legal, este cuidado en la conservación de la evidencia es tan importante como la propia interpretación técnica.
Confirmación por fractografía y microscopía electrónica

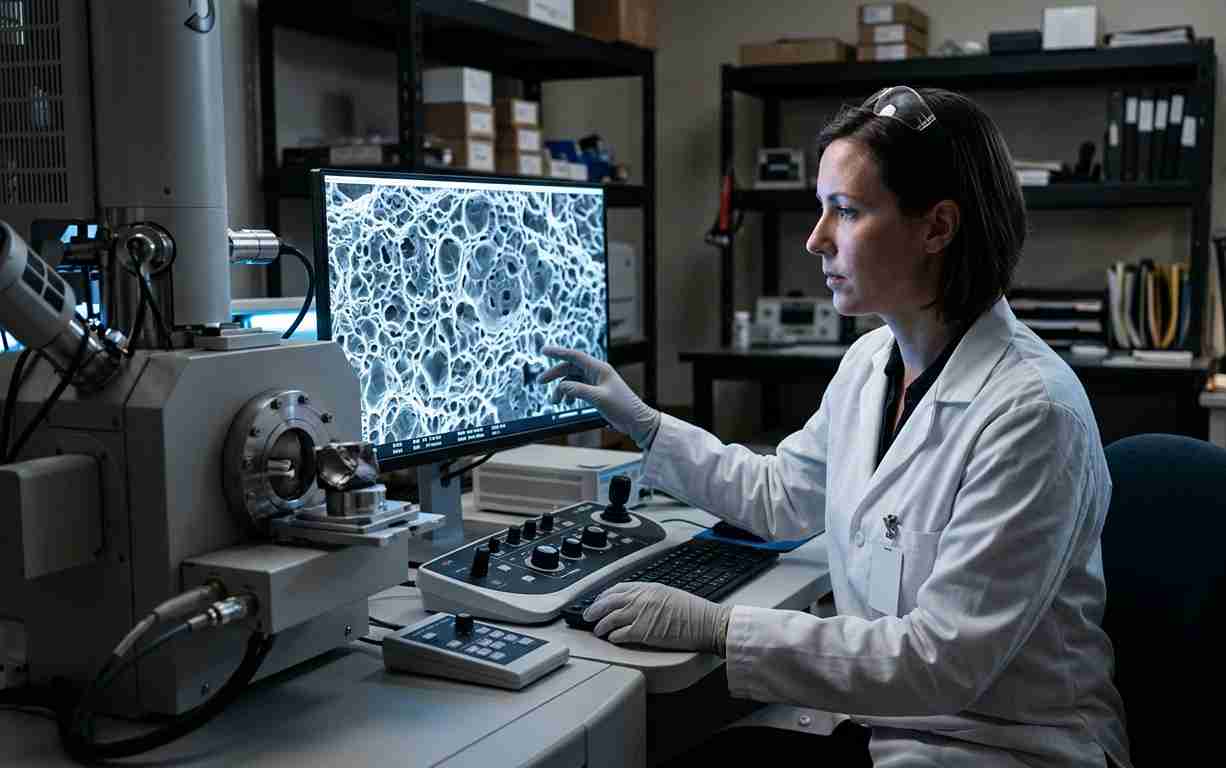

La fractografía es el examen de la superficie de fractura con microscopía electrónica de barrido (SEM) para identificar el mecanismo de rotura a escala micrométrica. Confirma el modo dúctil por la presencia de microhuecos (dimples) y el modo frágil por facetas de clivaje o fractura intergranular, distinguiendo además rasgos de fatiga como las estrías cuando existen. Los ensayos de fractografía y microscopía se complementan con el análisis de textura superficial y microestructuras, que relaciona lo observado en la fractura con la microestructura del material. Esta combinación permite afirmar con base técnica si la rotura fue dúctil, frágil o mixta, y responde a cómo se valida una hipótesis de fallo.
El microscopio electrónico de barrido no solo revela la morfología de la fractura, también incorpora microanálisis por dispersión de energía de rayos X (EDX), que identifica la composición de inclusiones, productos de corrosión o contaminantes presentes en el origen de la grieta. Esta información conecta el punto de inicio de la rotura con su causa química: una inclusión no metálica, una capa de óxido o un elemento fragilizante localizado. Muchas fracturas reales son mixtas, con una zona de iniciación de un tipo y una propagación final de otro, y solo la fractografía permite separar esas etapas y ordenar la secuencia real del fallo.
| Rasgo | Fractura dúctil | Fractura frágil |
|---|---|---|
| Deformación plástica | Apreciable (estricción, cuello) | Mínima o nula |
| Aspecto macroscópico | Fibroso y mate, labios de cortante | Plano y brillante, marcas de chevron |
| Superficie al SEM | Microhuecos (dimples) | Facetas de clivaje o intergranular |
| Propagación | Lenta y estable | Rápida e inestable |
| Aviso previo | Sí, deformación visible | No, rotura súbita |
Qué controla el modo de fractura y por qué importa en el diagnóstico
El modo de fractura no es una propiedad fija del material, sino el resultado de la interacción entre el material, la temperatura, la velocidad de carga y el estado tensional. Un mismo acero puede romper de forma dúctil o frágil según las condiciones, y comprender esos factores es lo que convierte la lectura de la fractura en un diagnóstico de causa raíz. Ignorarlos lleva a corregir el síntoma y no el origen, con riesgo de que el fallo se repita.
Temperatura, velocidad de carga y transición dúctil-frágil

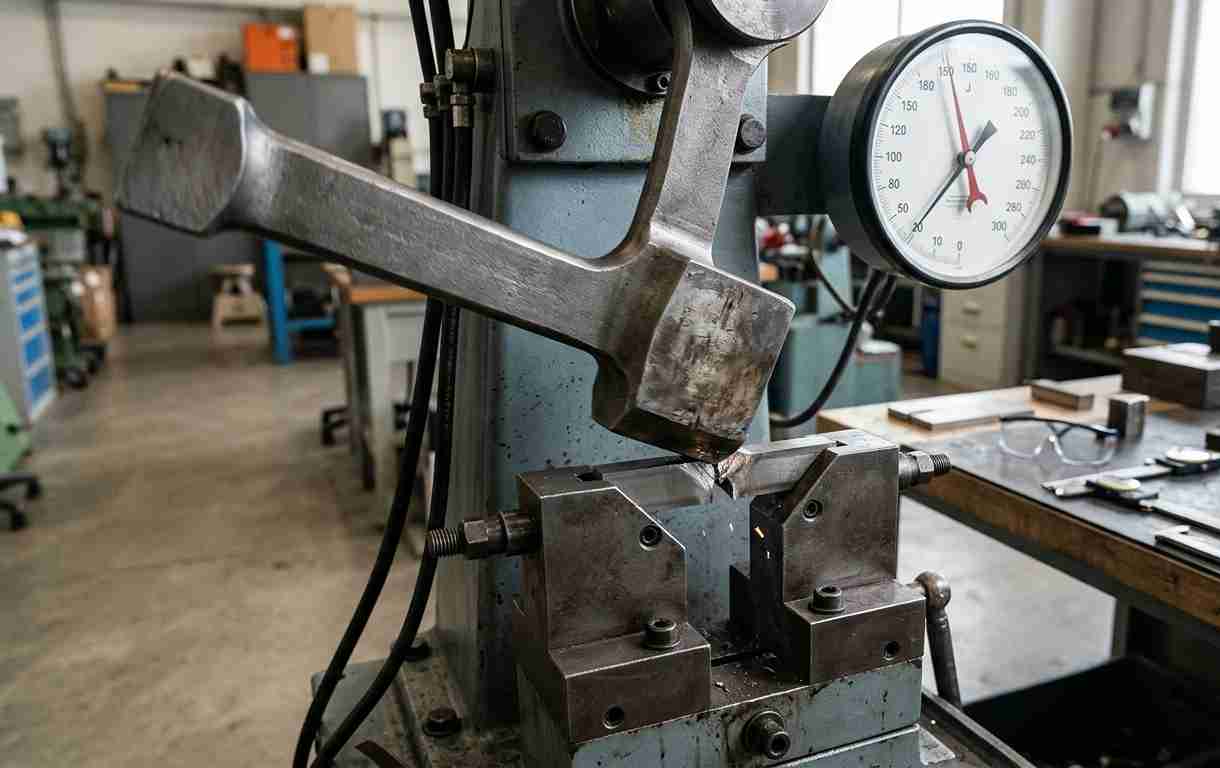

La transición dúctil-frágil es el intervalo de temperatura en el que un material, típicamente los aceros ferríticos, pasa de comportamiento dúctil a frágil al enfriarse. Por debajo de la temperatura de transición, o ante cargas de impacto muy rápidas, un acero que sería dúctil a temperatura ambiente puede romper de forma frágil. Este comportamiento se cuantifica con el ensayo de impacto Charpy (según ASTM E23 e ISO 148), que mide la energía absorbida a distintas temperaturas y define la curva de transición. La caracterización de las propiedades mecánicas es esencial en sectores como energía, construcción o automoción, donde los componentes operan a baja temperatura o bajo cargas de choque.
La velocidad de aplicación de la carga tiene un efecto análogo al de la temperatura: cuanto más rápida es la solicitación, menos tiempo tiene el material para deformarse plásticamente y más se desplaza su comportamiento hacia el modo frágil. Por eso una pieza que resiste sin problema una carga estática puede romper de forma frágil ante un impacto. Este acoplamiento entre temperatura, velocidad de carga y triaxialidad de tensiones explica por qué el mismo componente puede comportarse de maneras opuestas en distintos escenarios de servicio, y obliga a reproducir en el análisis las condiciones reales en las que ocurrió el fallo, no unas condiciones de laboratorio genéricas.
Microestructura, defectos y concentradores de tensión
La microestructura y los defectos internos determinan si una grieta se propaga de forma dúctil o frágil. Un grano grueso, la presencia de fases frágiles, inclusiones, poros o una fragilización por hidrógeno o por revenido reducen la tenacidad y favorecen el clivaje. Los concentradores de tensión (entallas, cambios bruscos de sección, marcas de mecanizado o defectos de soldadura) elevan localmente la tensión y pueden disparar una fractura frágil aunque el material sea nominalmente dúctil. Por eso el estudio del modo de fallo cruza la superficie de fractura con la geometría de la pieza y su historia de fabricación, un enfoque aplicado en casos como el análisis de causa raíz de fallos en equipos de fábrica.
El tratamiento térmico y los procesos de conformado dejan una huella decisiva en la tenacidad. Un temple sin revenido, una soldadura con una zona afectada por el calor endurecida o un crecimiento de grano por sobrecalentamiento producen microestructuras propensas al clivaje. En componentes soldados, gran parte de las fracturas frágiles se inician precisamente en la zona afectada por el calor o en defectos del cordón, donde coinciden una microestructura frágil y un concentrador de tensión. Relacionar el modo de fractura observado con estos antecedentes de proceso es lo que permite decidir si la acción correctiva debe dirigirse al material, al diseño o a la fabricación.
El mismo acero puede romper de forma dúctil o frágil según la temperatura, la velocidad de carga y la presencia de entallas: el modo de fractura describe las condiciones del fallo, no solo el material.
Claves para leer la superficie de fractura con criterio
Diferenciar una fractura dúctil de una frágil exige combinar el examen macroscópico, la fractografía por SEM y el conocimiento de las condiciones de servicio, contrastando siempre lo observado con la microestructura y la geometría de la pieza. Las claves son tres: leer los rasgos de la superficie (deformación, brillo, dimples o clivaje), identificar el punto de origen mediante las marcas de chevron, y situar el fallo en su contexto de temperatura, carga y defectos. Un diagnóstico riguroso distingue una sobrecarga puntual de una fragilización progresiva y orienta la acción correctiva hacia la causa real.
Como partner técnico externo con visión industrial, INFINITIA integra fractografía, ensayos mecánicos y análisis microestructural para determinar el modo de fractura y su causa raíz bajo un enfoque de ingeniería forense. Las empresas que necesiten esclarecer una rotura, validar un material o prevenir su repetición pueden consultar con el equipo técnico para definir el plan de análisis más adecuado a su caso.
Preguntas frecuentes sobre la fractura dúctil y frágil
¿Cómo sé a simple vista si una fractura es dúctil o frágil?
A simple vista, una fractura es dúctil si la pieza muestra deformación antes de romper (estricción, adelgazamiento) y la superficie es fibrosa y mate; es frágil si rompe sin cambio de forma y la superficie es plana y brillante. Las marcas de chevron en una superficie brillante confirman el modo frágil e indican el origen de la grieta. Aun así, la inspección visual solo orienta: para un diagnóstico defendible conviene confirmar el mecanismo por fractografía con microscopía electrónica.
¿Por qué un acero dúctil puede romper de forma frágil?
Un acero normalmente dúctil rompe de forma frágil cuando las condiciones reducen su capacidad de deformarse: baja temperatura por debajo de la transición dúctil-frágil, cargas de impacto muy rápidas, presencia de entallas o concentradores de tensión, o fragilización del material (por hidrógeno, revenido o crecimiento de grano). En estos casos la energía necesaria para propagar la grieta cae y el material se comporta de forma quebradiza aunque su composición no haya cambiado.
¿Qué técnicas confirman el modo de fractura?
La técnica de referencia es la fractografía con microscopía electrónica de barrido (SEM), que distingue microhuecos (dúctil) de facetas de clivaje o fractura intergranular (frágil) y detecta estrías de fatiga. Se complementa con el ensayo de impacto Charpy para la transición dúctil-frágil, con ensayos de dureza y tracción para las propiedades mecánicas, y con el análisis microestructural para relacionar la fractura con el estado del material. La combinación de estas técnicas permite clasificar el fallo con base objetiva.
¿Qué riesgos hay si no se identifica correctamente el tipo de fractura?
No identificar bien el modo de fractura lleva a atribuir el fallo a una causa equivocada y a aplicar correcciones que no resuelven el problema. Confundir una fractura frágil por fragilización con una simple sobrecarga puede dejar activa la causa raíz y provocar nuevas roturas, con riesgo para la seguridad y coste por reclamaciones o paradas. Un diagnóstico correcto del modo de fractura orienta la acción hacia el material, el diseño o el proceso según corresponda.
¿Cuánto tarda y qué determina el coste de un análisis de fractura?
El plazo de un análisis de fractura suele oscilar entre una y cuatro semanas según la complejidad del caso y el número de técnicas necesarias, con modalidad urgente para situaciones críticas de parada de línea o litigio. El coste depende del alcance: un examen macroscópico con fractografía básica es relativamente rápido, mientras que un estudio completo con microscopía electrónica, EDX, ensayos mecánicos y análisis microestructural requiere más recursos. Disponer de la pieza sin manipular, de una muestra de referencia sana y de la documentación de fabricación reduce el alcance y, por tanto, el coste y el plazo del diagnóstico.
