Un fallo estático se produce cuando una sola aplicación de carga supera el límite elástico o la resistencia a rotura del material, mientras que un fallo por fatiga es un daño progresivo que acumula una pieza sometida a cargas cíclicas muy por debajo de ese límite, hasta que una grieta crece lo suficiente para romperla. Esa diferencia lo cambia todo en el desarrollo de producto: una pieza validada solo frente a la carga máxima puede romperse en servicio tras millones de ciclos sin que nadie haya superado nunca su resistencia nominal.
El dimensionamiento a fatiga es el conjunto de criterios que traduce ese comportamiento cíclico en decisiones de geometría, material y acabado. Forma parte del desarrollo mecánico de cualquier componente que trabaje bajo vibración, arranques y paradas o ciclos de presión, y condiciona desde las primeras iteraciones de diseño 3D y modelado mediante CAD hasta la validación final con ensayos.
Qué diferencia el fallo estático del fallo por fatiga
El fallo estático depende de la magnitud de la carga; el fallo por fatiga depende de cuántas veces se repite. En el primer caso, mientras la tensión aplicada se mantenga por debajo del límite elástico, la pieza recupera su forma al retirar la carga y no sufre daño permanente. Superado ese umbral, deforma plásticamente y, si la solicitación sigue creciendo, alcanza la tensión de rotura. Es un fenómeno de un solo evento y su análisis se resuelve comparando la tensión máxima con las propiedades mecánicas del material.
La fatiga rompe esa lógica. Bajo cargas variables en el tiempo, el material acumula daño microestructural ciclo a ciclo aunque la tensión nunca se acerque al límite elástico. Componentes que superarían holgadamente cualquier ensayo de tracción fallan en servicio porque nadie diseñó pensando en la repetición. Los ejes de transmisión, los muelles, las uniones soldadas de estructuras sometidas a viento o tráfico y los álabes de turbina son casos donde la carga nominal es modesta pero el número de ciclos es enorme.
Una pieza puede resistir sin problema la carga máxima que verá en toda su vida y aun así romperse por fatiga, porque el daño no lo causa la intensidad de un evento sino la repetición de miles o millones de ellos.
La consecuencia práctica es que el criterio de aceptación cambia por completo. Verificar que una pieza aguanta la carga de pico es necesario pero insuficiente: hay que caracterizar el espectro de cargas que soportará a lo largo de su vida útil y comprobar que la amplitud de esas oscilaciones se mantiene por debajo del umbral que el material tolera de forma indefinida. Sin ese análisis, el margen de seguridad estático se convierte en una falsa tranquilidad.
Cómo nace y avanza una grieta de fatiga
Una grieta de fatiga sigue casi siempre tres etapas: iniciación en un concentrador de tensión, propagación estable ciclo a ciclo y rotura final súbita cuando la sección remanente ya no soporta la carga. Comprender esa secuencia es lo que permite intervenir sobre las causas y no solo constatar el resultado.

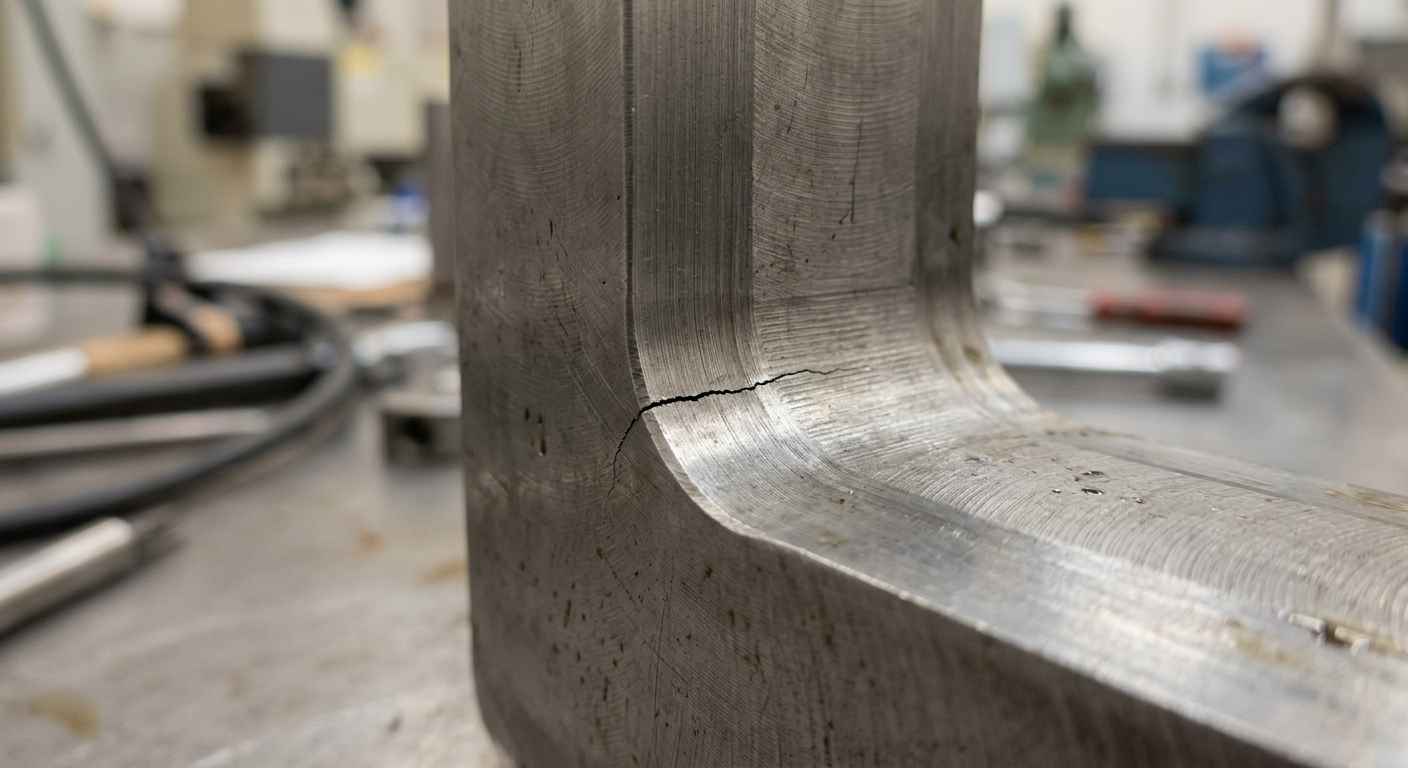

La iniciación ocurre allí donde la tensión local se multiplica: un cambio brusco de sección, una entalla, la raíz de una rosca, un orificio, una marca de mecanizado o una inclusión no metálica dentro del material. Estos concentradores elevan la tensión real muy por encima de la nominal calculada sobre la sección bruta, de modo que la grieta arranca en un punto donde el cálculo simplificado ni siquiera detecta problema. El acabado superficial es determinante: una superficie rugosa o con marcas de herramienta ofrece innumerables puntos de arranque, mientras que un pulido cuidadoso o un tratamiento de compresión superficial retrasa la iniciación de forma notable.

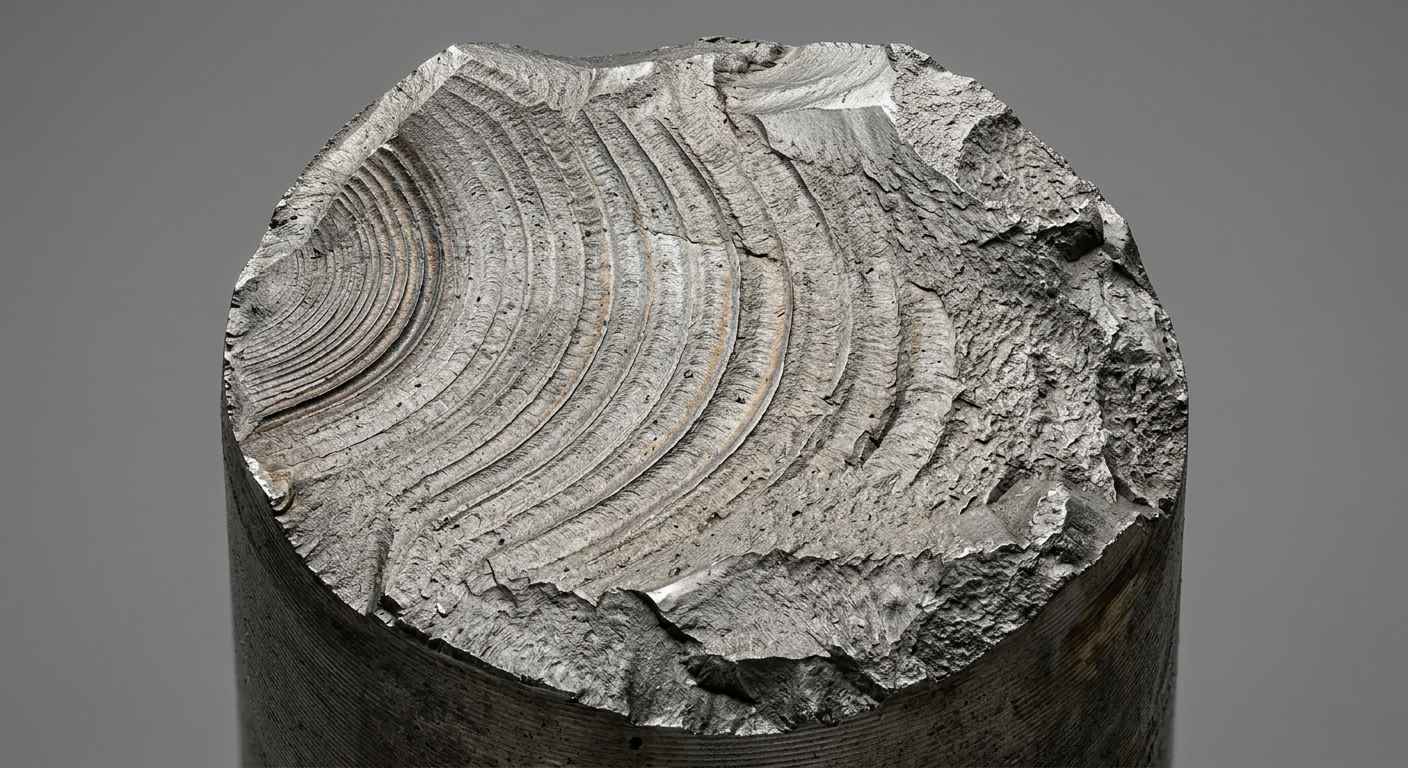

Una vez iniciada, la grieta avanza un poco en cada ciclo, dejando en la superficie de fractura las marcas características (estrías y líneas de playa) que permiten reconstruir la historia del fallo. Esta fase de propagación estable es lenta y, en muchos componentes, ocupa la mayor parte de la vida a fatiga. Cuando la sección sana se reduce hasta que la tensión sobre ella alcanza la resistencia del material, sobreviene la rotura final, que ya es un fallo estático en miniatura y puede ser dúctil o frágil según el material y las condiciones. Ese último tramo conecta con la mecánica de la fractura dúctil frente a la frágil, que explica por qué dos componentes con la misma grieta terminan de romperse de maneras muy distintas.
La mayor parte de la vida útil de muchos componentes transcurre con una grieta ya presente y creciendo lentamente; el instante visible del fallo es solo el final de un proceso que empezó mucho antes, en un concentrador de tensión.
Reconstruir estas etapas sobre una pieza rota es el terreno del análisis de fallos: la fractografía identifica el punto de iniciación, orienta sobre el nivel de tensión y revela si intervino un defecto de material o un problema de diseño. Un ejemplo aplicado es el análisis de fatiga y rediseño de componentes agrietados, donde caracterizar el origen y la propagación de las grietas permitió corregir la geometría responsable en lugar de limitarse a sustituir la pieza.
¿Tienes un caso parecido sobre la mesa?
Envíanos los planos, el ciclo de carga en servicio y, si existe, la pieza fallada, y te ayudamos a dimensionar a fatiga con la curva S-N del material.
Cómo se dimensiona para cargas cíclicas
Dimensionar a fatiga consiste en garantizar que la amplitud de tensión y el número de ciclos previstos queden dentro de la capacidad del material, incorporando el efecto de la tensión media, los concentradores y el acabado. La herramienta base es la curva S-N o de Wöhler, que relaciona la amplitud de tensión aplicada con el número de ciclos hasta el fallo y se obtiene ensayando probetas a distintos niveles de carga.
En muchos aceros, la curva S-N se aplana a partir de cierto número de ciclos: por debajo de una amplitud llamada límite de fatiga o de endurancia, la pieza soporta un número prácticamente ilimitado de ciclos sin romperse. En aleaciones de aluminio y otros materiales que no presentan ese codo claro, se define una resistencia a fatiga asociada a un número concreto de ciclos (por ejemplo, la amplitud que se tolera hasta los diez millones). Esa distinción condiciona todo el planteamiento: con límite de fatiga se puede diseñar para vida infinita; sin él, se dimensiona siempre para una vida finita objetivo.
La tensión media también pesa. Un ciclo que oscila alrededor de una tracción constante es más dañino que el mismo rango de amplitud centrado en cero, porque la tracción mantiene la grieta abierta. El diagrama de Goodman (y variantes como Gerber o Soderberg) combina amplitud y tensión media para trazar la frontera de combinaciones admisibles, de modo que el dimensionamiento no se apoye solo en la amplitud aislada. A esto se añade un factor de seguridad y, sobre todo, un espectro de carga realista: en servicio las cargas rara vez son de amplitud constante, así que se registran los ciclos reales y se acumula el daño de cada bloque (regla de Palmgren-Miner) para estimar la vida total.

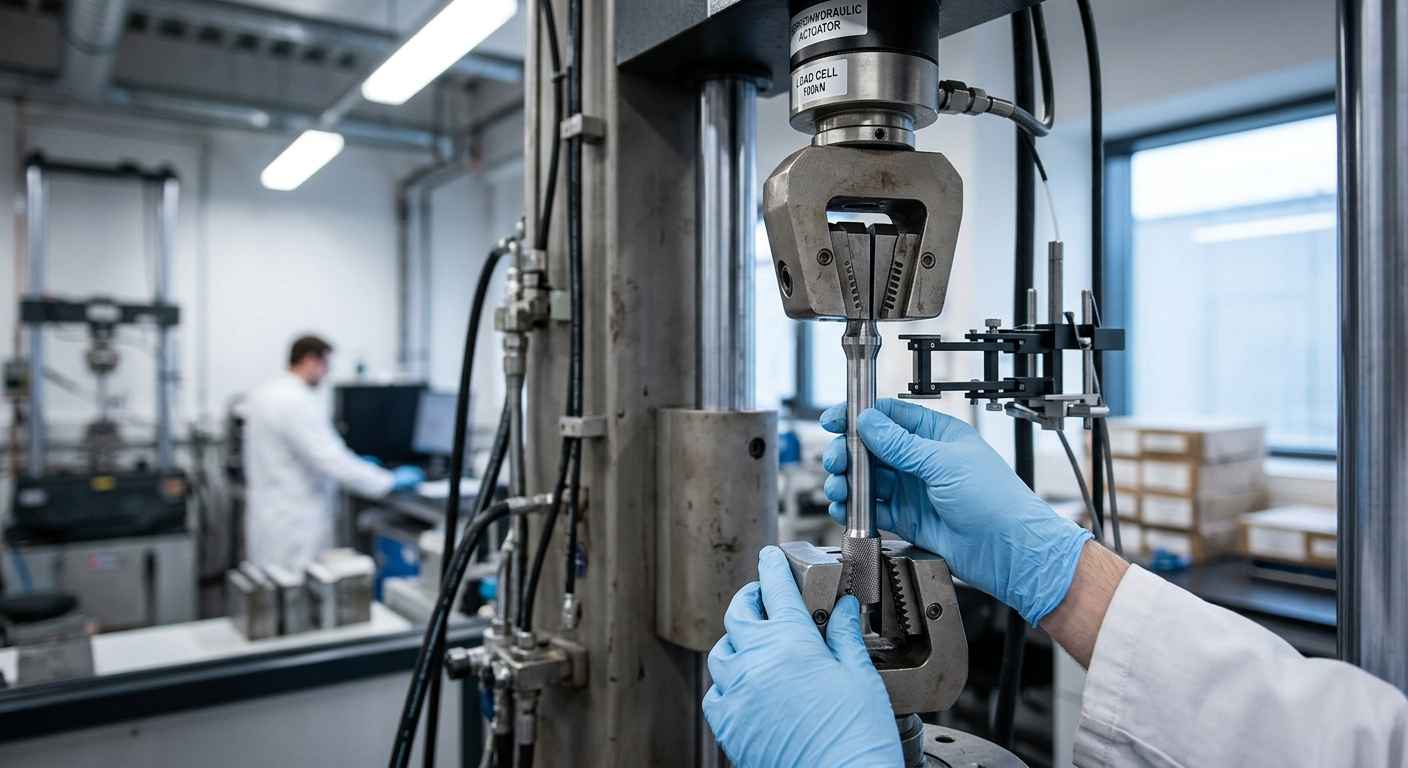

Los valores de partida no se suponen: se miden. Los ensayos de fatiga axial bajo fuerza controlada en metales se realizan según ISO 1099, mientras que la fatiga axial bajo deformación controlada, propia del régimen de pocos ciclos con plastificación local, se rige por ISO 12106. Para probetas y condiciones de ensayo de fatiga axial de amplitud constante se emplea también la referencia ASTM E466. Esos datos, junto con la caracterización de las propiedades de metales y aleaciones, alimentan la curva S-N que sostiene todo el cálculo.
| Criterio | Fallo estático | Fallo por fatiga |
|---|---|---|
| Tipo de carga | Una sola aplicación o carga sostenida | Cargas cíclicas o variables repetidas |
| Nivel de tensión | Igual o superior al límite elástico o de rotura | Por debajo del límite elástico, a veces muy por debajo |
| Mecanismo | Deformación plástica y rotura inmediata | Iniciación, propagación estable de grieta y rotura final |
| Aviso previo | Deformación visible en materiales dúctiles | Frecuentemente sin deformación apreciable |
| Cómo se dimensiona | Comparar tensión máxima con resistencia del material | Curva S-N, tensión media (Goodman), espectro de carga y factor de seguridad |
| Referencia de ensayo | Tracción, dureza, impacto | ISO 1099 (fuerza controlada), ISO 12106 (deformación controlada) |
Errores al dimensionar a fatiga y cómo validarlo
El error más común es dimensionar solo con la carga estática máxima y dar por buena la pieza porque el margen frente a rotura parece amplio. Ese enfoque ignora que la fatiga actúa por debajo de ese umbral y deja fuera del cálculo el parámetro que de verdad gobierna la vida útil: la amplitud de tensión repetida. Una pieza sobredimensionada frente a la carga de pico puede seguir siendo vulnerable si su geometría concentra tensiones en un punto.
El segundo error es tratar la geometría como si la tensión se distribuyera de forma uniforme. Radios de acuerdo demasiado pequeños, cambios bruscos de sección, aristas vivas en orificios y roscas sin alivio actúan como concentradores que multiplican la tensión local y fijan el punto de iniciación de la grieta. Suavizar esos radios, añadir alivios y cuidar las transiciones suele rendir más que subir de forma indiscriminada el espesor o cambiar a un material más resistente.
El tercero es despreciar el acabado superficial y el estado de tensiones residuales. La resistencia a fatiga de una pieza real es sensible a la rugosidad, a las marcas de mecanizado, a la corrosión y a los tratamientos superficiales. Un mismo material con un acabado pulido o con granallado de compresión puede duplicar su vida frente a otro con superficie rugosa. Y el cuarto es validar con cargas idealizadas en lugar de con el espectro real: si el componente sufre en servicio picos, arranques y vibraciones que el ensayo no reproduce, el dimensionamiento se calibra sobre una historia de carga que no existe.
La validación se cierra ensayando. Los ensayos de fatiga sobre la pieza o sobre probetas representativas confirman si el dimensionamiento resiste el número de ciclos objetivo con la amplitud y la tensión media previstas, y detectan a tiempo los concentradores que el cálculo pasó por alto. Cuando un componente ya ha fallado en campo, el estudio del fallo de bisagras para reforzar su seguridad muestra cómo el análisis de la rotura retroalimenta el rediseño y evita que el mismo mecanismo se repita en la siguiente serie.
Dimensionar bien a fatiga no es elegir un material más resistente, sino controlar la amplitud de tensión, suavizar los concentradores, cuidar el acabado superficial y validar el resultado con el espectro de carga real que verá la pieza.
De la curva S-N a un diseño que aguanta en servicio
La diferencia entre un componente que dura y otro que se rompe rara vez está en la carga de pico: está en cómo se ha tratado la carga repetida. Separar con claridad el fallo estático del fallo por fatiga, apoyar el cálculo en la curva S-N, corregir con la tensión media, respetar los concentradores y el acabado, y cerrar el ciclo con ensayos sobre condiciones realistas es lo que convierte un dimensionamiento sobre plano en una pieza fiable en servicio. El dato de partida (una curva S-N medida, no supuesta) y el criterio para interpretarlo son los que sostienen esa fiabilidad.
Cuando una pieza se rompe antes de tiempo o cuando quieres asegurar el dimensionamiento a fatiga de un componente crítico antes de fabricarlo en serie, caracterizar el material y ensayar su comportamiento cíclico despeja las incógnitas que el cálculo por sí solo no cierra. Envía los planos, la descripción del ciclo de carga en servicio y, si existe, la pieza fallada, y recibe la curva S-N del material, la identificación del punto de iniciación y las recomendaciones de rediseño concretas.
Preguntas frecuentes sobre el dimensionamiento a fatiga
¿Qué diferencia hay entre fallo estático y fallo por fatiga?
El fallo estático ocurre cuando una sola carga supera la resistencia del material y lo rompe de inmediato, mientras que el fallo por fatiga es un daño acumulado bajo cargas cíclicas por debajo de ese límite, que va agrietando la pieza ciclo a ciclo hasta romperla. El estático depende de la intensidad de la carga; la fatiga, del número de repeticiones y de la amplitud de tensión.
¿Qué es el límite de fatiga?
El límite de fatiga o de endurancia es la amplitud de tensión por debajo de la cual muchos aceros soportan un número prácticamente ilimitado de ciclos sin romperse. Aparece como un aplanamiento de la curva S-N. Materiales como el aluminio no muestran ese umbral claro, así que en ellos se define una resistencia a fatiga referida a un número concreto de ciclos y se diseña para vida finita.
¿Cómo se dimensiona una pieza a fatiga?
Se dimensiona partiendo de la curva S-N del material, comprobando que la amplitud de tensión prevista quede por debajo de la que tolera para el número de ciclos objetivo. Se corrige el efecto de la tensión media con el diagrama de Goodman, se aplica un factor de seguridad, se tienen en cuenta los concentradores y el acabado superficial, y se acumula el daño del espectro de carga real en servicio.
¿Por qué falla una pieza por debajo de su límite elástico?
Porque la fatiga no necesita superar el límite elástico para dañar el material: las cargas cíclicas generan microdeformaciones localizadas en concentradores de tensión que inician una grieta y la hacen crecer poco a poco. Aunque la tensión nominal sea baja, la tensión local en una entalla, un orificio o una inclusión puede ser suficiente para arrancar y propagar la grieta hasta la rotura.
¿Qué normas rigen los ensayos de fatiga?
Los ensayos de fatiga axial en metales bajo fuerza controlada se realizan según ISO 1099, y los de fatiga axial bajo deformación controlada, típicos del régimen de bajo número de ciclos, según ISO 12106. Estos ensayos aportan la curva S-N y los parámetros del material que después alimentan el dimensionamiento, por lo que conviene planificarlos sobre probetas y condiciones representativas del componente real.
