Los defectos de soldadura son discontinuidades en el cordón o en la zona afectada por el calor (poros, faltas de fusión, fisuras, inclusiones) que reducen la resistencia de la unión. Se detectan combinando ensayos no destructivos (visual, penetrantes, radiografía, ultrasonidos) con análisis metalográfico de laboratorio, y se previenen controlando el procedimiento antes de producir en serie.
Un cordón que a simple vista parece correcto puede esconder una falta de penetración interna o una red de microfisuras que solo se manifiestan tras miles de ciclos de fatiga. Cuando eso ocurre en un componente estructural de automoción o en un recipiente a presión, el defecto deja de ser un problema de taller y se convierte en un fallo de campo, con retiradas, reprocesos y responsabilidad de producto asociada.
Adelantar ese diagnóstico al arranque de la serie es el objetivo del análisis y mejora de soldaduras en un laboratorio de análisis y ensayo de materiales: caracterizar el defecto, medir su severidad frente a un criterio normativo y trazar su origen hasta un parámetro del proceso. A partir de ahí puedes decidir si el lote pasa, se ajusta el procedimiento o se rechaza antes de montar nada.
Qué defectos de soldadura aparecen y por qué
Un defecto de soldadura es toda discontinuidad geométrica o metalúrgica que se aparta de una unión sana y que puede comprometer su resistencia mecánica, su estanqueidad o su vida a fatiga. La norma ISO 6520-1 los clasifica y numera de forma sistemática, lo que permite hablar el mismo idioma entre soldador, inspector y laboratorio.
No todos los defectos pesan igual. Un poro esférico aislado rara vez arruina una unión, mientras que una fisura, por pequeña que sea, es casi siempre un rechazo directo porque actúa como concentrador de tensiones y propaga bajo carga cíclica. Entender la naturaleza de cada tipo es el primer paso para decidir qué técnica de inspección aplicar.
Clasificación de los defectos según la ISO 6520-1
La ISO 6520-1 agrupa las imperfecciones de las uniones soldadas por fusión en seis grandes familias, cada una con un código numérico. Este marco de referencia ordena el diagnóstico y evita que dos técnicos llamen de forma distinta al mismo hallazgo.
Las familias más relevantes en la práctica industrial son las grietas o fisuras (grupo 100), las cavidades y poros (grupo 200, donde entra la porosidad), las inclusiones sólidas como la escoria o el tungsteno (grupo 300), la falta de fusión y de penetración (grupo 400) y los defectos de forma como mordeduras, socavación o sobreespesor excesivo (grupo 500). Cada código se cruza después con un criterio de aceptación, de modo que la clasificación no es un ejercicio académico sino la base sobre la que se decide si el cordón vale.
La porosidad tolerada en un depósito de baja presión puede ser un rechazo inmediato en un componente sometido a fatiga: el mismo defecto cambia de categoría según la función de la pieza y el nivel de calidad exigido.
Por qué se forman la porosidad, las fisuras y la falta de fusión
La porosidad se forma cuando gases atrapados (hidrógeno, nitrógeno u oxígeno) no logran escapar del baño de fusión antes de que solidifique. Sus causas habituales son humedad en el material de aporte, protección gaseosa insuficiente por caudal bajo o corrientes de aire, y superficies contaminadas con grasa, óxido o restos de taladrina.
La falta de fusión y la falta de penetración responden a un aporte de calor insuficiente o mal dirigido: el metal base no llega a fundir en los flancos de la junta o en la raíz, y el cordón queda simplemente depositado encima sin unión metalúrgica real. Suelen aparecer por velocidad de avance excesiva, amperaje bajo, ángulo de antorcha incorrecto o una preparación de junta con talón demasiado grande.
Las fisuras merecen un tratamiento aparte. Las fisuras en caliente (o de solidificación) se producen al enfriar, cuando segregaciones de bajo punto de fusión no soportan las tensiones de contracción; son típicas en aceros con azufre o fósforo altos y en algunas aleaciones de aluminio. Las fisuras en frío (o de hidrógeno) aparecen horas después de soldar, en la zona afectada por el calor de aceros de alta resistencia, por la combinación de hidrógeno difusible, microestructura frágil y tensión residual. Esta distinción es clave porque cada mecanismo se corrige con una palanca de proceso distinta (precalentamiento, control de hidrógeno, selección de aporte).
Cómo se detectan los defectos de soldadura
La detección de defectos de soldadura combina dos vías complementarias: los ensayos no destructivos (END o NDT), que evalúan la pieza sin dañarla, y el análisis destructivo de laboratorio, que corta una sección para observar la unión en profundidad. La elección depende de si necesitas controlar el 100% de la producción o caracterizar la raíz de un problema.
Ninguna técnica lo ve todo. El ensayo visual detecta lo superficial, los métodos volumétricos revelan lo interno y la metalografía explica el porqué metalúrgico. Un plan de inspección sólido las jerarquiza según el tipo de defecto esperado y la criticidad del componente, apoyándose en un laboratorio con capacidad de interpretación metalúrgica cuando el hallazgo lo exige.
Ensayos no destructivos: del examen visual al Phased Array
Los ensayos no destructivos permiten inspeccionar el cordón sin inutilizar la pieza, lo que los hace idóneos para control en serie y para verificación previa a la puesta en servicio. Cada método cubre un rango de defectos distinto y responde a una norma de ejecución propia.
El examen visual es la primera barrera y detecta mordeduras, sobreespesores, mordeduras de raíz y falta de penetración accesible. Los líquidos penetrantes revelan discontinuidades abiertas a la superficie en cualquier material no poroso, mientras que las partículas magnéticas detectan defectos superficiales y ligeramente subsuperficiales en materiales ferromagnéticos, con buena sensibilidad a las fisuras finas.

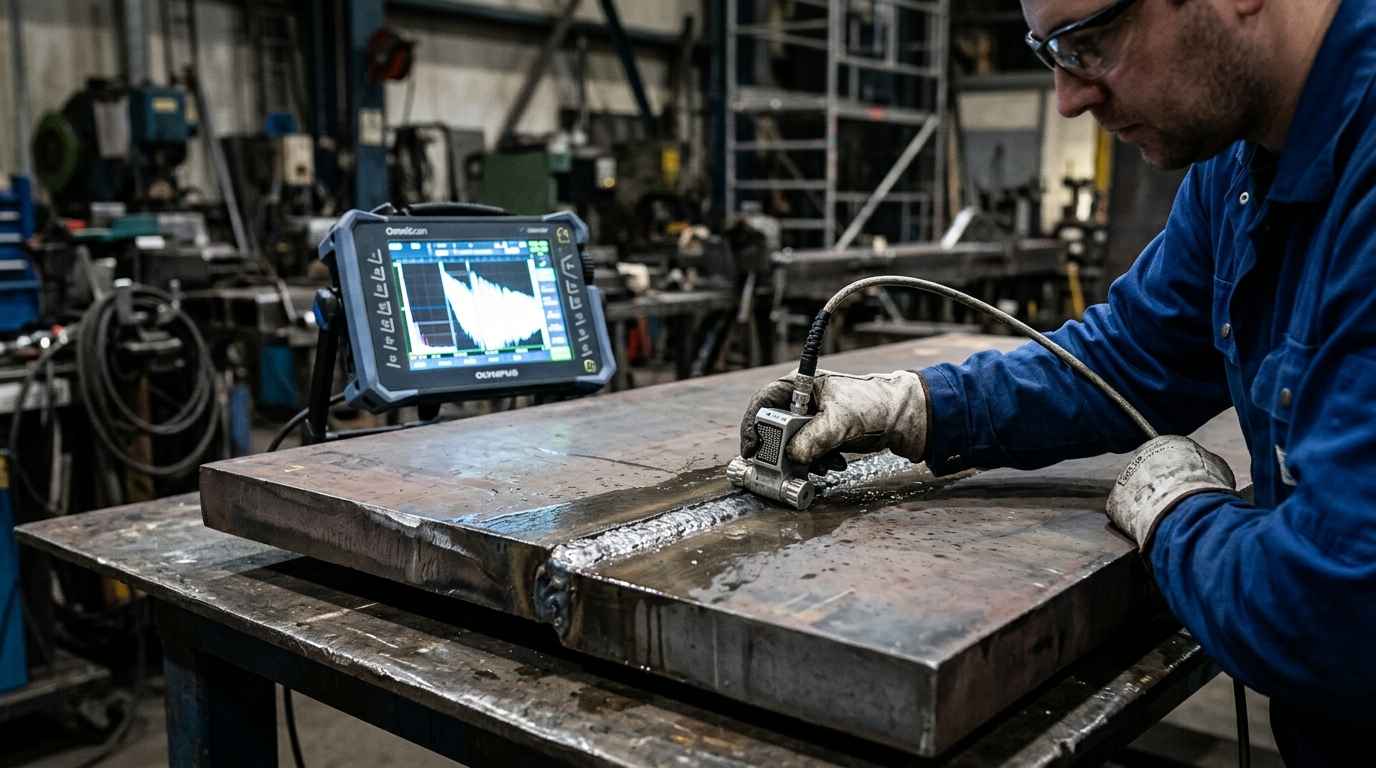

Para los defectos internos se recurre a los métodos volumétricos. La radiografía industrial es especialmente eficaz con poros e inclusiones de escoria, que dan un contraste claro. Los ultrasonidos y su variante Phased Array destacan en la detección de defectos planos como la falta de fusión y las fisuras, difíciles de captar por radiografía cuando su plano es desfavorable al haz. Combinar radiografía y ultrasonidos cubre el espectro de defectos volumétricos y planares que la ISO 6520-1 recoge.
Análisis destructivo de laboratorio: macrografía, micrografía y dureza
El análisis destructivo secciona la soldadura para observar directamente la unión, y es la referencia cuando hay que confirmar la naturaleza de un defecto o cualificar un procedimiento. Aporta el detalle que los END no pueden dar: geometría real del cordón, microestructura y dureza local.

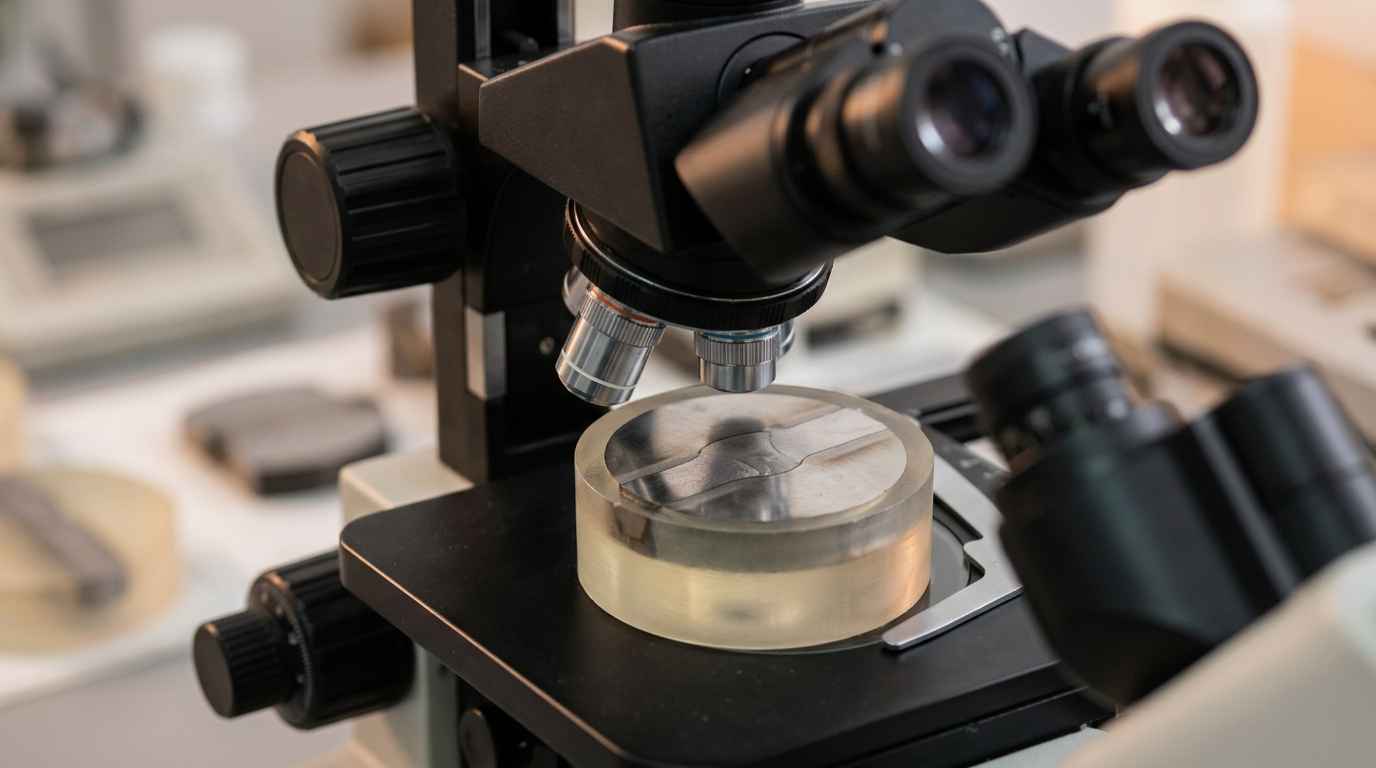

El examen macroscópico y microscópico de la soldadura (ISO 17639) mide la penetración efectiva, revela faltas de fusión internas, poros y grietas, y muestra la extensión de la zona afectada por el calor sobre una probeta pulida y atacada químicamente. Este ensayo metalográfico de la unión soldada es el que traduce una anomalía detectada por END en una causa concreta. Puedes ver qué revela esta técnica con más detalle en este análisis sobre qué información aporta un ensayo metalográfico.
El ensayo de dureza sobre la unión soldada recorre metal base, zona afectada por el calor y metal aportado para detectar zonas endurecidas y frágiles, un indicador directo del riesgo de fisuración en frío en aceros de alta resistencia. A ello se suma el análisis de composición del metal de aporte, que verifica que el consumible es el especificado y descarta contaminaciones o mezclas de material. En un caso real de fallos en piezas metálicas de un montaje industrial, esta secuencia de metalografía y dureza es la que separa un defecto de soldadura de un problema de material de partida.
La comparación de las tres familias de defectos más críticas ordena la decisión de qué técnica aplicar y qué está en juego:
| Defecto | Causa típica | Cómo se detecta (END + laboratorio) | Criterio / norma de aceptación | Riesgo si llega a serie |
|---|---|---|---|---|
| Porosidad | Gas atrapado por humedad, protección gaseosa deficiente o superficie contaminada | Radiografía para poros internos; visual para porosidad superficial; macrografía (ISO 17639) para cuantificar en sección | Nivel de calidad ISO 5817 (B, C o D) según el tamaño y la densidad de poros admisibles | Pérdida de sección resistente y de estanqueidad; puntos de inicio de fatiga en piezas cíclicas |
| Falta de fusión / penetración | Aporte de calor insuficiente, velocidad de avance alta o preparación de junta incorrecta | Ultrasonidos / Phased Array para defectos planos internos; macrografía (ISO 17639) para medir penetración real | Nivel de calidad ISO 5817; la falta de fusión suele no admitirse en nivel B | Reducción drástica de la resistencia estática y a fatiga; fallo bajo carga sin aviso previo |
| Fisuras / grietas | Fisura en caliente por segregaciones; fisura en frío por hidrógeno y microestructura frágil en la ZAT | Partículas magnéticas o penetrantes en superficie; ultrasonidos en volumen; micrografía y dureza para el mecanismo | Nivel de calidad ISO 5817; las fisuras no se aceptan en ningún nivel (B, C ni D) | Propagación bajo carga cíclica y fractura frágil; es el defecto de mayor consecuencia |
¿Tienes un caso parecido sobre la mesa?
Si quieres comentarlo con nuestro equipo técnico, la primera conversación es sin compromiso.
Criterios de aceptación: niveles de calidad de la ISO 5817
Los criterios de aceptación definen hasta qué tamaño y frecuencia se tolera cada imperfección para que una soldadura se considere apta. Para uniones de acero por fusión, la norma de referencia es la ISO 5817, que establece tres niveles de calidad y liga la severidad admisible a cada uno.
La clave es que un defecto no es aceptable o inaceptable en abstracto: lo es respecto a un nivel de calidad, y ese nivel se fija según la función y la criticidad del componente. Confundir el nivel exigido es una fuente habitual de rechazos innecesarios o, peor, de aceptaciones indebidas.
Niveles B, C y D frente a la criticidad del componente
La ISO 5817 define tres niveles de calidad, de más a menos exigente: B (estricto), C (intermedio) y D (elemental). El nivel B admite las imperfecciones más pequeñas y es el que se aplica a componentes con solicitaciones severas, como estructuras a fatiga o elementos de seguridad.
La elección del nivel no la hace el laboratorio, sino que viene impuesta por el código de diseño, la norma de producto o el pliego del cliente. Un bastidor estructural de automoción o un recipiente sometido a presión suele exigir nivel B, mientras que una estructura estática poco cargada puede quedar cubierta con nivel C o D. El trabajo de caracterización consiste en medir la imperfección real (longitud, altura, densidad) y contrastarla contra los límites del nivel aplicable, de modo que la decisión de aceptar o rechazar quede documentada y sea trazable frente a auditorías.
Elegir un nivel de calidad más alto del que la pieza necesita encarece el reproceso sin aportar seguridad; elegirlo por debajo deja pasar defectos que la función de la pieza no tolera. El criterio de la ISO 5817 solo tiene sentido cuando se ancla a la criticidad real del componente.
Cuándo un defecto tolerable en un sector es un rechazo en otro
Un mismo defecto cambia de veredicto según el sector y la solicitación de servicio de la pieza. La porosidad dispersa admisible en una estructura estática puede ser inaceptable en un componente de energía sometido a presión y temperatura, donde la estanqueidad y la vida a fatiga mandan.
Por eso la aceptación se apoya siempre en el binomio nivel de calidad más función de servicio. En sectores como automoción, bienes de equipo o estructuras metálicas soldadas, el criterio se documenta en el pliego y se verifica sobre probeta o sobre pieza según el plan de control. Cuando el resultado del ensayo queda en zona de duda, un ensayo de materiales metálicos y aleaciones sobre la unión aporta las mediciones objetivas que sostienen la decisión.
De dónde viene el defecto en el proceso de soldadura
El origen de un defecto de soldadura está casi siempre en el proceso, no en la casualidad: parámetros mal ajustados, junta mal preparada, protección gaseosa deficiente o consumible inadecuado. Rastrear esa causa raíz es lo que evita que el mismo defecto reaparezca en el siguiente lote.
Un cordón defectuoso es la consecuencia visible de una cadena de decisiones previas. Si el diagnóstico se queda en el síntoma (hay poros, hay falta de fusión) sin llegar al parámetro que lo provoca, la corrección es un parche. La trazabilidad defecto-proceso es lo que convierte una inspección en una mejora real.
WPS y cualificación del procedimiento de soldadura
El WPS (especificación del procedimiento de soldadura) es el documento que fija las variables con las que debe soldarse una unión concreta: material, aporte, gas, intensidad, tensión, velocidad y aporte de calor. Su validez se demuestra mediante la cualificación del procedimiento.
La cualificación consiste en soldar una probeta representativa y someterla a ensayos, tanto no destructivos como destructivos (macrografía, dureza, tracción y doblado), para probar que el procedimiento produce uniones sanas dentro de un rango de variables. Cuando un defecto aparece en producción con un WPS supuestamente válido, suele significar que se está soldando fuera de las variables cualificadas, o que el WPS nunca cubrió esa combinación real de espesor, posición y material. Verificarlo requiere comparar los parámetros de producción con el registro de cualificación.
Parámetros, preparación de junta y contaminación
Los parámetros del proceso gobiernan directamente la aparición de la mayoría de los defectos: el aporte de calor determina la fusión y la microestructura, la velocidad de avance condiciona la penetración, y el caudal y tipo de gas controlan la porosidad. Un ajuste fuera de ventana desplaza el resultado hacia el defecto casi de forma inmediata.
La preparación de la junta es igual de decisiva. Un chaflán, una separación de raíz o un talón fuera de tolerancia inducen falta de penetración o exceso de material, y una superficie con óxido, grasa, humedad o restos de pintura introduce hidrógeno y gases que acaban en porosidad y en fisuración en frío. El control de la limpieza y de la geometría de junta antes de encender el arco es una de las medidas de mayor efecto sobre la sanidad del cordón. En componentes pequeños y muy solicitados, como se vio en un análisis de fallos en bisagras, el detalle de la preparación y del material determina si la unión resiste o rompe en servicio.
Cómo evitar que los defectos lleguen a serie
Evitar que un defecto de soldadura llegue a serie consiste en validar el procedimiento y verificar las primeras piezas antes de lanzar la producción completa. Un plan de control con muestreo definido y ensayos previos detiene el problema en el arranque, cuando corregir todavía es barato.
La diferencia entre un control eficaz y uno cosmético está en el momento: inspeccionar solo al final, sobre producto terminado, obliga a reprocesar o desechar lotes enteros. Anticipar la verificación al pre-serie reduce el coste del fallo en un orden de magnitud y protege la fecha de entrega.
Plan de control, muestreo y ensayos previos a producción
El plan de control define qué se inspecciona, con qué técnica, con qué frecuencia y contra qué criterio en cada fase de fabricación. Un plan bien construido combina control visual al 100% con END volumétricos y análisis destructivo por muestreo sobre piezas o probetas testigo.

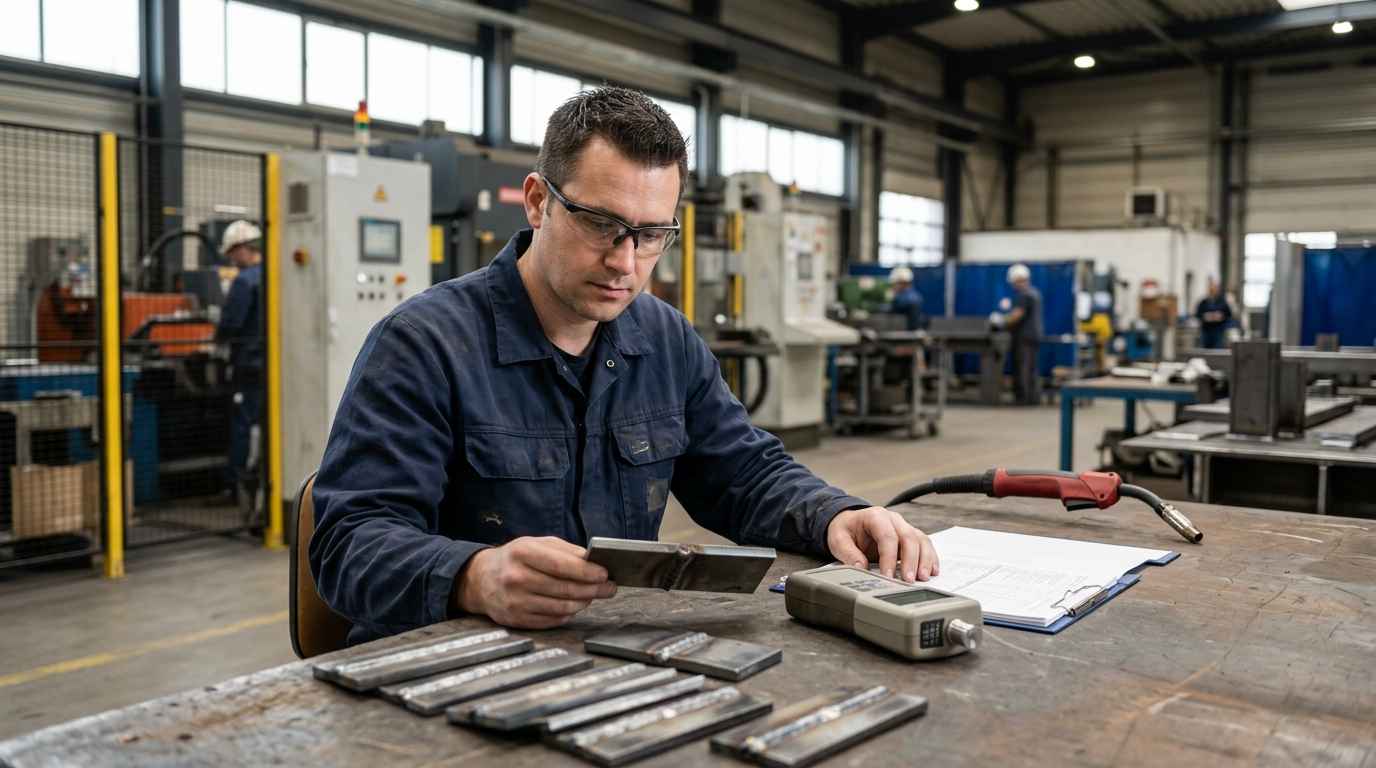

Antes de arrancar la serie conviene soldar y ensayar piezas de validación con el WPS definitivo, verificando penetración, dureza y ausencia de defectos internos sobre sección real. Este ensayo previo a producción confirma que la combinación de máquina, consumible, operario y junta produce el nivel de calidad exigido por la ISO 5817. Durante la serie, el muestreo periódico sobre probetas testigo detecta derivas del proceso (desgaste de tobera, cambio de lote de gas, variación de aporte) antes de que se traduzcan en un lote defectuoso.
Correlación defecto-causa raíz antes de escalar el volumen
La correlación defecto-causa raíz consiste en no cerrar un hallazgo hasta identificar el parámetro de proceso que lo genera y demostrar que el ajuste lo elimina. Sin ese cierre, el defecto reaparece en cuanto cambian las condiciones de taller.
El método combina la caracterización del defecto en laboratorio (qué es, dónde está, qué mecanismo lo forma) con la revisión de los registros de proceso (parámetros reales, lote de material, preparación de junta). Cruzar ambos permite pasar de «hay porosidad» a «la porosidad viene de un caudal de gas insuficiente en la posición vertical», que es una acción correctiva verificable. Documentar esa cadena antes de escalar el volumen es lo que impide repetir el error miles de veces, y es donde la interpretación metalúrgica externa aporta el criterio independiente del fabricante de la pieza.
Del defecto detectado al fallo evitado
Controlar los defectos de soldadura no es inspeccionar más, es inspeccionar en el momento adecuado y con la técnica correcta para cada tipo de discontinuidad. Clasificar el defecto según la ISO 6520-1, medir su severidad frente al nivel de calidad de la ISO 5817 y rastrear su origen hasta un parámetro del WPS convierte una anomalía de taller en una acción correctiva verificable. La combinación de ensayos no destructivos para el control en serie y de metalografía, dureza y composición para el diagnóstico de causa raíz es lo que separa un cordón que aprueba una inspección visual de uno que resiste en servicio durante toda la vida de la pieza.
Si tienes uniones soldadas que no superan la inspección, un fallo de campo que no sabes atribuir al material o al proceso, o un procedimiento que quieres validar antes de lanzar la serie, envía las piezas, probetas o cupones de soldadura junto con el WPS y el nivel de calidad exigido, y recibirás la caracterización del defecto, su causa raíz y las medidas de proceso para eliminarlo.
Preguntas frecuentes sobre los defectos de soldadura
¿Cuáles son los defectos de soldadura más habituales?
Los defectos de soldadura más habituales son la porosidad, la falta de fusión y de penetración, las fisuras (en frío y en caliente), las inclusiones de escoria y los defectos de forma como mordeduras y socavación. La ISO 6520-1 los clasifica por familias con un código numérico, lo que ordena su diagnóstico. Su gravedad varía mucho: un poro aislado suele ser tolerable, mientras que una fisura es casi siempre un rechazo porque propaga bajo carga y puede provocar una fractura sin aviso.
¿Cómo se detecta la porosidad en una soldadura?
La porosidad interna se detecta principalmente por radiografía industrial, porque los poros dan un contraste claro frente al metal sano. La porosidad superficial se ve por examen visual y, en materiales ferromagnéticos, con partículas magnéticas. Para cuantificar su tamaño y distribución en sección se recurre al examen macrográfico de la unión (ISO 17639), que mide la severidad real y la contrasta con el nivel de calidad exigido.
¿Qué norma define los criterios de aceptación de una soldadura?
Para uniones de acero soldadas por fusión, los criterios de aceptación los define la ISO 5817, que fija tres niveles de calidad (B, C y D) con límites concretos de tamaño y frecuencia para cada imperfección. El nivel aplicable lo impone el código de diseño o el pliego del cliente según la criticidad del componente: nivel B para piezas a fatiga o de seguridad, niveles C o D para elementos menos solicitados. Las fisuras no se aceptan en ningún nivel.
¿Se pueden detectar los defectos sin destruir la pieza?
Sí, los ensayos no destructivos permiten detectar la mayoría de los defectos sin dañar la pieza. El examen visual, los líquidos penetrantes y las partículas magnéticas cubren los defectos superficiales, mientras que la radiografía y los ultrasonidos o Phased Array revelan los internos. Su límite es que no explican el mecanismo metalúrgico: cuando hay que confirmar la naturaleza de una fisura o cualificar un procedimiento, el análisis destructivo de laboratorio aporta el detalle que los END no dan.
¿Cuándo conviene un análisis de laboratorio de la soldadura?
Conviene un análisis de laboratorio cuando un END deja un hallazgo en zona de duda, cuando aparecen fisuras o fallos repetidos en servicio, o cuando hay que cualificar un procedimiento antes de producir en serie. La macrografía y micrografía (ISO 17639), la dureza sobre la unión y el análisis de composición del aporte permiten pasar del síntoma a la causa raíz. Si tienes uniones dudosas o un fallo que no sabes atribuir al material o a la soldadura, envía las piezas o probetas y recibirás el diagnóstico con criterio metalúrgico independiente. En análisis de fallos, el estudio de fallos en componentes de automoción muestra cómo se encadena esa secuencia de ensayos.
