¿Cuál fue el reto o problema a resolver?
En determinados procesos de fabricación industrial, incluso pequeñas variaciones en materiales o propiedades mecánicas pueden generar incidencias críticas durante el montaje de componentes, dando lugar a fallos en piezas metálicas. Cuando esto ocurre, la estabilidad del proceso productivo se ve comprometida, ya que las piezas defectuosas obligan a detener la línea de producción, revisar materiales y replantear condiciones de fabricación.
En este contexto, una empresa industrial detectó un problema recurrente durante el ensamblaje de ciertos componentes metálicos. Durante el montaje, algunas piezas se rompían de forma inesperada, generando retrasos en la producción y aumentando los costes asociados a reprocesos y sustitución de componentes. Ante esta situación, resultaba imprescindible investigar el origen del problema para poder aplicar medidas correctivas eficaces.

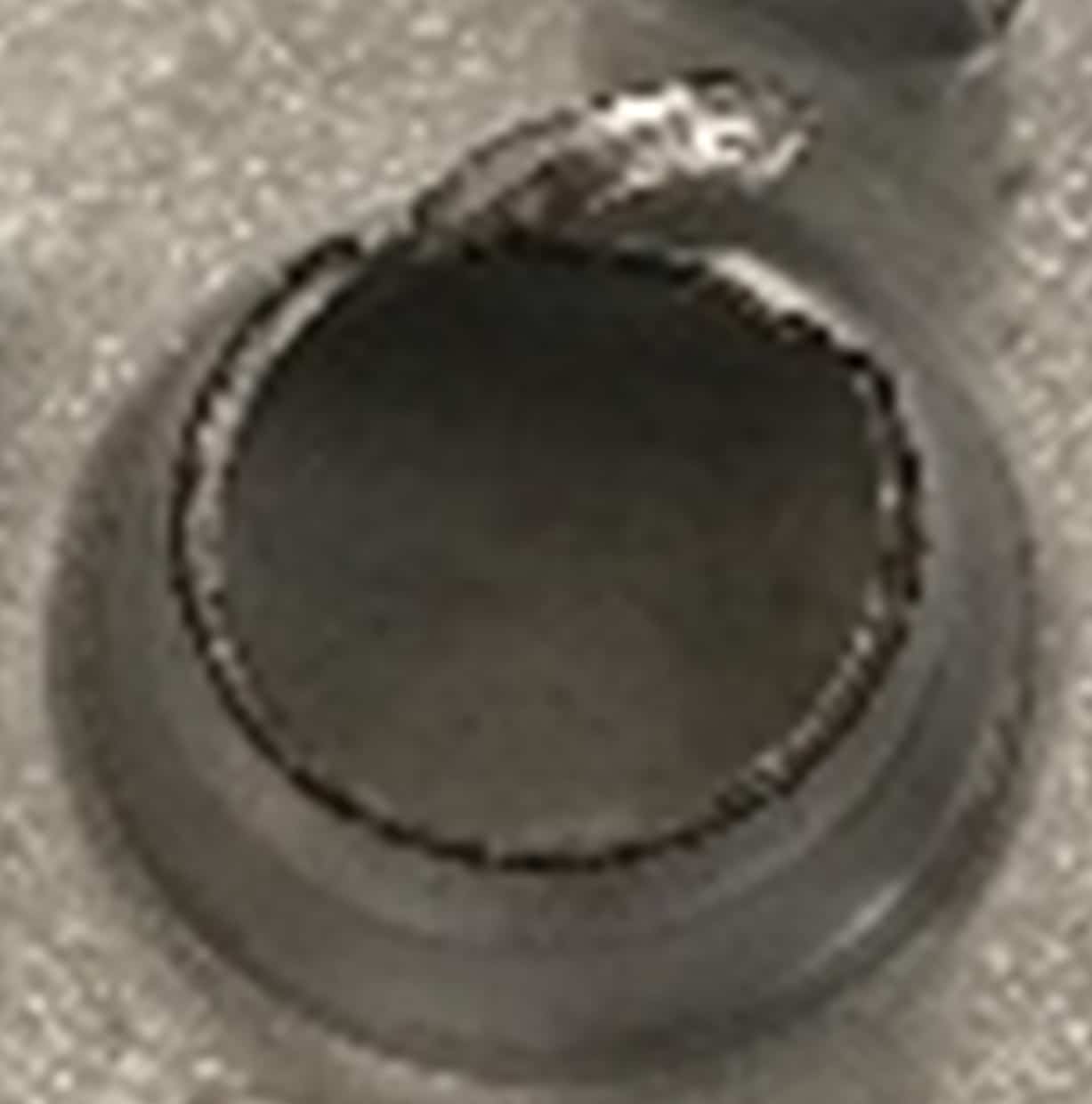

Rotura de piezas metálicas durante el proceso de montaje
El problema aparecía en una etapa concreta de la cadena de montaje. Determinadas piezas metálicas que debían soportar los esfuerzos habituales del ensamblaje comenzaron a fracturarse durante su instalación. Este comportamiento resultaba especialmente preocupante porque el diseño del componente y las condiciones de montaje no habían cambiado, lo que indicaba que el origen del problema debía encontrarse en algún factor menos evidente del proceso productivo.
En entornos industriales, la aparición repentina de roturas en piezas metálicas suele indicar la existencia de alguna alteración en el material o en el proceso de fabricación. Estas alteraciones pueden estar relacionadas con variaciones en la composición del metal, cambios en la microestructura, tratamientos térmicos inadecuados o irregularidades en recubrimientos superficiales que afecten al comportamiento mecánico del componente.
Las roturas en montaje suelen ser el primer indicio de un problema en el material o en el proceso de fabricación.
La dificultad en este tipo de situaciones radica en que un mismo síntoma, la rotura del componente, puede tener múltiples causas posibles. Sin una investigación técnica detallada, cualquier intento de corregir el problema podría resultar ineficaz o incluso generar nuevas incidencias en el proceso productivo.
Por este motivo, el cliente necesitaba un estudio que permitiera comprender qué estaba provocando estas roturas y cómo podían evitarse. Identificar el origen del problema permitiría no solo corregir la situación actual, sino también prevenir que el fallo se reprodujera en futuros lotes de producción y asegurar la fiabilidad del componente en su aplicación industrial.
Diagnóstico técnico de fallos en componentes metálicos
Para abordar este tipo de problemas industriales, resulta fundamental realizar un diagnóstico técnico completo que analice tanto el material como el comportamiento mecánico del componente. Este enfoque permite evaluar si el fallo está relacionado con el material de partida, con el proceso de fabricación o con alguna alteración en las propiedades del componente que se haya introducido durante la producción.
La investigación debía centrarse en comparar piezas que presentaban rotura con otras procedentes de lotes anteriores que no mostraban ningún problema. Este análisis comparativo es una metodología ampliamente utilizada en ingeniería forense, ya que permite detectar diferencias que expliquen el comportamiento anómalo de los componentes defectuosos.
Además, el estudio debía contemplar distintos niveles de análisis. Era necesario evaluar tanto la composición química del material como su estructura interna, así como sus propiedades mecánicas y posibles variaciones en la microestructura que pudieran afectar a su resistencia o ductilidad.
Solo mediante una investigación sistemática sería posible determinar si las roturas estaban relacionadas con el material utilizado, con las condiciones de fabricación o con algún cambio no detectado en la cadena de suministro. Este enfoque permite reducir la incertidumbre y orientar la toma de decisiones hacia soluciones basadas en evidencias técnicas.
Complejidad en la investigación de fallos en piezas metálicas
La investigación de fallos en componentes metálicos exige analizar múltiples factores que pueden influir en el comportamiento del material. En muchos casos, las causas del problema no son evidentes y requieren combinar diferentes técnicas de caracterización para poder identificar el origen del fallo.
Por ejemplo, variaciones en la microestructura del material pueden modificar su resistencia mecánica, mientras que cambios en la composición química pueden afectar a su ductilidad o fragilidad. Del mismo modo, irregularidades en recubrimientos o diferencias en el espesor del material pueden generar concentraciones de tensiones que favorezcan la aparición de fracturas durante el montaje.
Por esta razón, el estudio debía seguir un enfoque estructurado que permitiera evaluar cada una de estas posibles causas. El objetivo era descartar hipótesis de forma progresiva hasta identificar el factor que estaba provocando el comportamiento anómalo de las piezas durante el ensamblaje.
El equipo especializado de INFINITIA abordó la investigación aplicando metodologías de ingeniería forense, y caracterización de materiales, con el objetivo de reconstruir el comportamiento del material y determinar qué estaba provocando las roturas detectadas en la línea de producción.
¿Cómo se abordó o cuál fue la solución?
Para resolver la incidencia detectada en el proceso de montaje, el equipo técnico de INFINITIA diseñó una estrategia de análisis basada en la comparación entre piezas defectuosas y piezas que no presentaban problemas. Este enfoque permite identificar diferencias relevantes en el material o en sus propiedades que puedan explicar el comportamiento observado.
El estudio se desarrolló mediante varias fases de análisis, cada una orientada a estudiar un aspecto específico del componente metálico. La combinación de distintas técnicas de caracterización permitió construir una visión completa del comportamiento del material y detectar posibles anomalías responsables del fallo.
Inspección visual comparativa de piezas con y sin fallo
La investigación comenzó con un análisis visual detallado de las piezas que se habían roto durante el montaje. Este tipo de inspección constituye el primer paso en muchos estudios de análisis de fallos, ya que puede proporcionar información relevante sobre el tipo de fractura o las condiciones en las que se ha producido.
Mediante el uso del microscopio óptico, se examinaron tanto las piezas defectuosas como otras procedentes de lotes anteriores que no habían presentado problemas. El objetivo era identificar diferencias visibles en las superficies de fractura, en la geometría de los componentes o en posibles deformaciones asociadas al fallo.
Este análisis permitió detectar ciertas irregularidades que ayudaron a orientar las siguientes fases de la investigación. En particular, las características observadas en las superficies fracturadas ofrecieron indicios sobre el tipo de rotura que estaba experimentando el material, permitiendo plantear hipótesis sobre su comportamiento mecánico durante el montaje.
Además, esta fase inicial permitió confirmar que el problema no estaba relacionado únicamente con el proceso de ensamblaje, sino que probablemente existía algún factor asociado al propio material o a su fabricación que estaba influyendo en la aparición de las fracturas.
Caracterización metalográfica y composición del material
Una vez completada la inspección visual, el estudio se centró en analizar en profundidad las características del material utilizado en las piezas. Para ello, se realizaron análisis destinados a verificar si la composición química del metal correspondía con la especificación prevista para ese tipo de componente.
El análisis de composición permitió confirmar si la aleación utilizada en la fabricación cumplía con las especificaciones establecidas. Variaciones en la composición química pueden alterar significativamente el comportamiento mecánico del material, afectando a su resistencia o a su capacidad de deformación.

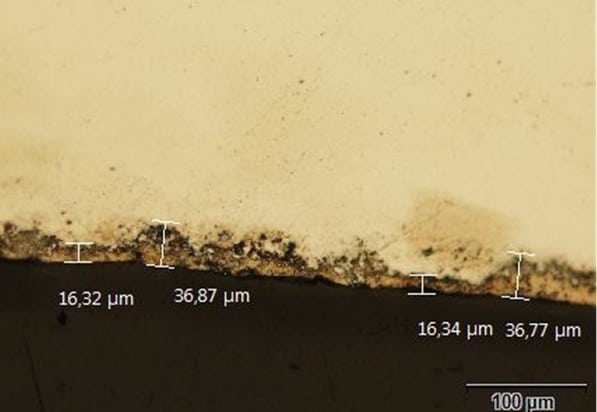

Posteriormente se aplicó la técnica de cross-cut, que consiste en realizar cortes transversales en el material para estudiar su estructura interna mediante microscopía electrónica. Este procedimiento permitió analizar el espesor de la chapa, la uniformidad del recubrimiento y posibles irregularidades en la microestructura.
El análisis metalográfico permite detectar irregularidades internas del material que no son visibles a simple vista.
Este tipo de análisis metalográfico resulta especialmente útil para detectar defectos internos, heterogeneidades en el material o variaciones en tratamientos que puedan influir en la resistencia del componente.
Evaluación de propiedades mecánicas e identificación de la causa raíz
El estudio se completó con una evaluación detallada de las propiedades mecánicas del material para comprobar si existían diferencias relevantes entre las piezas defectuosas y las piezas que no presentaban roturas.

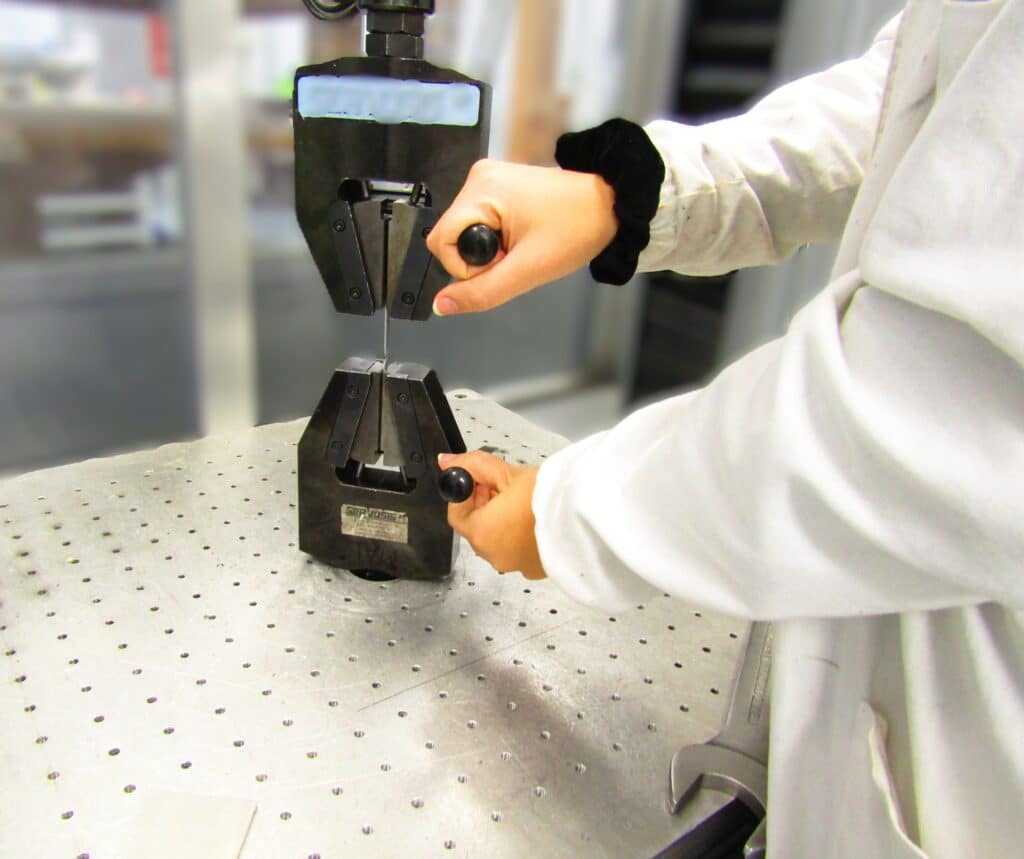

Para ello, se realizaron mediciones de microdureza mediante un microdurómetro. Esta técnica permite evaluar la resistencia del material a escala microscópica y detectar variaciones que puedan indicar diferencias en tratamientos térmicos o en la microestructura. También se llevaron a cabo ensayos de tracción mediante una máquina universal de ensayos. Estos ensayos permitieron analizar el comportamiento del material cuando se somete a esfuerzos mecánicos, comparando las curvas de deformación de las distintas muestras.
Comparar piezas con fallo y piezas correctas facilita identificar diferencias en el material.
Finalmente, se realizó una medición de ferrita mediante un equipo especializado. La presencia de determinadas fases en el material puede influir en su comportamiento mecánico, por lo que este análisis permitió completar la caracterización del material.
La integración de todos los resultados obtenidos permitió comprender las diferencias existentes entre las piezas defectuosas y las piezas correctas. Gracias a este enfoque comparativo fue posible identificar la causa raíz del problema y proporcionar al cliente la información necesaria para aplicar medidas correctivas en su proceso de fabricación. A raíz de este análisis correctivo, el cliente decidió definir e implementar una serie de controles y análisis preventivos sobre el material, con el objetivo de detectar posibles desviaciones antes de que las piezas lleguen a la fase de montaje y evitar así la aparición de roturas en producción.
