El ensayo metalográfico es la técnica de análisis que revela la estructura interna de un metal a distintas escalas de aumento, para relacionar lo que se observa (microestructura, inclusiones y evidencias de tratamiento térmico) con el comportamiento real de la pieza en servicio. En pocas palabras, qué revela un ensayo metalográfico se resume en tres lecturas complementarias: cómo está construido el material por dentro, qué grado de limpieza presenta y si los tratamientos aplicados se ejecutaron correctamente. A partir de una probeta correctamente preparada (corte, embutición, desbaste, pulido y ataque químico) y observada al microscopio, es posible explicar fenómenos que ningún ensayo mecánico aislado justifica por sí solo, desde una rotura prematura hasta una pérdida de tenacidad o un fallo por fatiga. Este artículo describe, de forma técnica y divulgativa, qué información aporta la metalografía, con qué técnicas se obtiene y cómo se interpreta cada hallazgo.
Antes de entrar en detalle conviene situar el ensayo dentro del conjunto de análisis disponibles. Como laboratorio de análisis y ensayos de materiales, INFINITIA integra la metalografía con la composición química, la dureza y los ensayos mecánicos, de manera que cada resultado se contrasta con los demás. El ensayo metalográfico es, dentro de ese conjunto, la técnica que aporta la lectura estructural que las demás no ofrecen. Ese enfoque de partner técnico externo evita conclusiones aisladas y permite construir un diagnóstico coherente, en el que cada hallazgo microscópico se pone en contexto con el historial de fabricación de la pieza y con las condiciones de su servicio real.

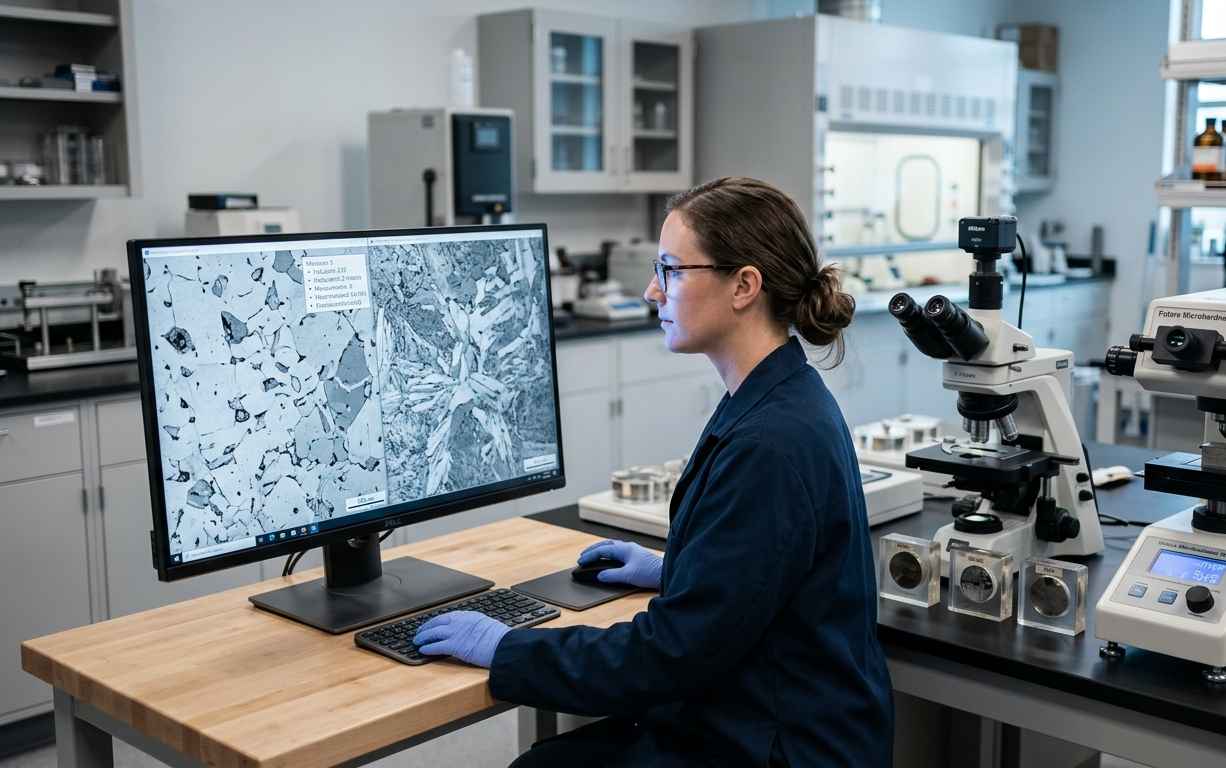

La microestructura, primer nivel de lectura de un ensayo metalográfico
La microestructura es la organización de fases, granos y constituyentes que forman un metal a escala microscópica, y constituye la primera información que revela un ensayo metalográfico. Esa organización no es un detalle académico, determina de forma directa la resistencia, la ductilidad, la dureza y la tenacidad del componente. Dos aceros con idéntica composición química pueden comportarse de manera opuesta si su microestructura difiere, porque el reparto de fases y el tamaño de grano gobiernan cómo se deforma y cómo rompe el material. Por eso la lectura microestructural es el punto de partida de cualquier diagnóstico serio sobre una pieza metálica.
Fases, granos y constituyentes que se observan al microscopio óptico
La microscopía óptica es la técnica base de la metalografía y permite identificar las fases y constituyentes presentes tras un ataque químico adecuado. En un acero al carbono, por ejemplo, se distinguen constituyentes como la ferrita (blanda y dúctil), la perlita (láminas alternas de ferrita y cementita), la cementita (dura y frágil) o, en materiales tratados, la martensita y la bainita. El reactivo de ataque más habitual, el nital (ácido nítrico en etanol), revela los límites de grano y contrasta las fases al atacarlas a velocidades distintas, de modo que aparecen con tonos y relieves diferenciados bajo la luz del microscopio.

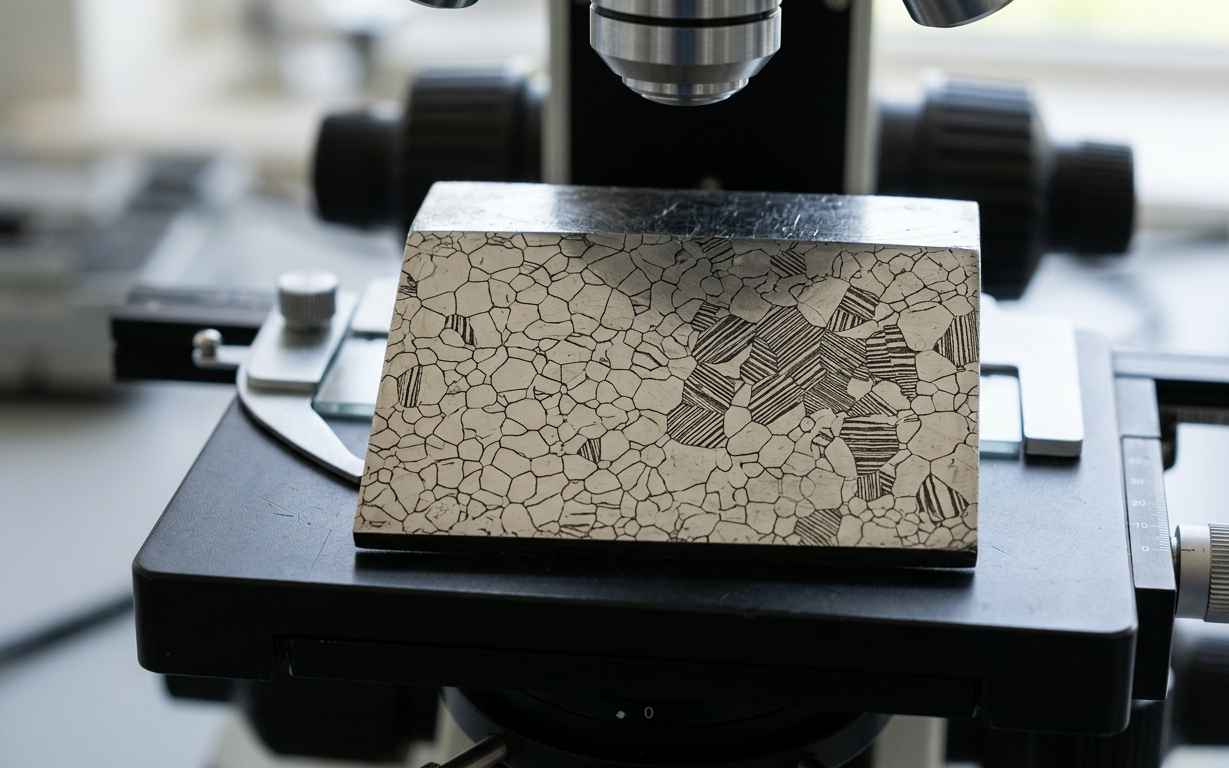

La preparación de la probeta condiciona por completo lo que se observa. La norma ASTM E3 establece las buenas prácticas de preparación metalográfica (corte sin sobrecalentar, embutición, desbaste progresivo y pulido a espejo), porque cualquier deformación introducida al preparar la muestra puede confundirse con un rasgo real del material. Una superficie mal pulida genera rayas, arranques o deformación superficial que enmascaran la microestructura verdadera. La interpretación, por tanto, exige separar lo que pertenece al material de lo que introduce la manipulación, un criterio que solo aporta la experiencia de un consultor técnico industrial acostumbrado a leer estas imágenes.
La microestructura es la huella dactilar del proceso de fabricación: cada constituyente cuenta lo que le ocurrió al metal durante la solidificación, la conformación y el tratamiento térmico.
La observación óptica también informa sobre la homogeneidad. Un material bien procesado presenta un reparto uniforme de fases, mientras que las bandas de segregación, las zonas descarburadas o los gradientes de dureza se manifiestan como diferencias visibles entre regiones contiguas de la misma sección. Ese contraste, correctamente documentado, orienta las siguientes fases del análisis, como la verificación de la composición de la aleación o la medida de microdureza sobre los constituyentes de interés.
Tamaño de grano y su relación con las propiedades mecánicas
El tamaño de grano es la dimensión media de los cristales que componen el metal, y es uno de los parámetros que con mayor claridad revela la metalografía por su efecto directo sobre las propiedades. La relación de Hall-Petch describe el principio general: un grano fino aumenta el límite elástico y mejora la tenacidad, porque los numerosos límites de grano frenan el avance de las dislocaciones, mientras que un grano grosero suele asociarse a menor resistencia y mayor fragilidad. Cuantificar ese tamaño es, por tanto, una medida indirecta pero fiable del rendimiento mecánico esperable.
La cuantificación se realiza con métodos normalizados. La norma ASTM E112 (y su equivalente ISO 643) define el índice de tamaño de grano mediante procedimientos de comparación, planimétricos o de intercepción lineal, que asignan un número ASTM a la muestra. Un índice alto corresponde a grano fino y un índice bajo a grano grueso. Este dato es especialmente relevante en componentes sometidos a fatiga o a temperaturas de servicio elevadas, donde un crecimiento de grano no controlado durante el proceso puede reducir de forma drástica la vida útil de la pieza.
La lectura del grano cobra pleno sentido cuando se cruza con el resto del análisis. Un grano anormalmente grande junto a un valor de dureza fuera de especificación suele apuntar a un tratamiento térmico mal ejecutado o a un sobrecalentamiento durante la conformación. Interpretar esa combinación de indicios, sin quedarse en el dato aislado, es lo que distingue un informe metalográfico útil de una simple descripción de imágenes, y es el criterio con el que se abordan los ensayos de materiales metálicos y aleaciones.
Inclusiones y discontinuidades: la limpieza del material bajo la lente
Las inclusiones son partículas no metálicas atrapadas en el metal durante su elaboración, y su tipo, tamaño y distribución constituyen el segundo gran hallazgo que revela un ensayo metalográfico. La limpieza inclusionaria condiciona directamente la resistencia a fatiga, la ductilidad y la capacidad del material para ser mecanizado o soldado sin defectos. Un acero puede cumplir su composición nominal y aun así fallar en servicio si su nivel de inclusiones supera lo admisible para la aplicación, porque cada partícula actúa como concentrador de tensiones y como punto potencial de inicio de grieta.
Tipos de inclusiones no metálicas y su valoración normalizada
La valoración de inclusiones es la clasificación normalizada de las partículas no metálicas según su naturaleza, forma y abundancia, que la metalografía realiza sobre probeta pulida y sin atacar. Las familias habituales incluyen los sulfuros (tipo A), los aluminatos (tipo B), los silicatos (tipo C) y los óxidos globulares (tipo D), cada uno con un origen y un efecto distintos sobre el comportamiento del material. Los sulfuros, por ejemplo, se alargan durante la laminación y pueden generar anisotropía, mientras que los óxidos duros favorecen el inicio de fisuras por fatiga.
Las normas ASTM E45 e ISO 4967 establecen los métodos para determinar el contenido de inclusiones y asignar índices de severidad por comparación con cartas patrón. Ese resultado numérico permite aceptar o rechazar coladas, comparar proveedores y correlacionar la limpieza del acero con fallos observados en servicio. En sectores como la automoción o la energía, donde los componentes trabajan a fatiga durante millones de ciclos, el control inclusionario es un requisito de calidad tan estricto como la propia composición química.
Un material puede tener la química correcta y la dureza correcta, y aun así fallar por fatiga si su nivel de inclusiones no está bajo control. La metalografía es la técnica que hace visible esa limpieza.
La caracterización precisa de una inclusión concreta a menudo exige ir más allá de la óptica. Cuando interesa conocer su naturaleza química exacta, la microscopía electrónica de barrido con microanálisis (SEM-EDX) identifica los elementos que componen la partícula, distinguiendo por ejemplo un óxido de aluminio de un sulfuro de manganeso. Esa combinación de óptica para el recuento y SEM-EDX para la identificación es la que permite explicar el origen metalúrgico del defecto y no solo constatar su presencia.
Poros, grietas y segregaciones que comprometen el servicio
Las discontinuidades son defectos internos como poros, grietas, rechupes o segregaciones que interrumpen la continuidad del metal y que la metalografía localiza y caracteriza sobre la sección examinada. A diferencia de las inclusiones, que son partículas ajenas, estos defectos son vacíos o heterogeneidades del propio material, generados durante la solidificación, la conformación o la soldadura. Su presencia reduce la sección resistente efectiva y, sobre todo, introduce concentradores de tensión que aceleran la aparición y la propagación de grietas.
La metalografía distingue el origen de cada discontinuidad por su morfología y su localización. Una porosidad de contracción muestra bordes dendríticos característicos de la solidificación, una grieta de temple sigue trayectorias intergranulares, y una falta de fusión en una soldadura aparece en la línea de unión con geometría reconocible. Esa capacidad para leer el defecto y atribuirle una causa es esencial en el análisis y mejora de soldaduras, donde el examen de la macro y la microestructura del cordón revela la calidad real de la unión.
El valor de este examen se aprecia con claridad en el análisis de fallos. En un proyecto de investigación de causa raíz de fallos en equipos de fábrica, la sección metalográfica de la pieza rota permite reconstruir la secuencia del fallo: dónde se inició la grieta, cómo progresó y qué defecto o microestructura anómala la favoreció. Ese diagnóstico convierte una rotura inexplicada en una causa concreta y accionable, sobre la que el cliente puede actuar para evitar la recurrencia.
Tratamientos térmicos: cómo la metalografía verifica su ejecución
El tratamiento térmico es el conjunto de ciclos controlados de calentamiento y enfriamiento que modifican la microestructura de un metal para ajustar sus propiedades, y la metalografía es la técnica que verifica si ese tratamiento se ejecutó correctamente. La observación de la estructura resultante revela de forma inequívoca si un temple alcanzó la dureza buscada, si un revenido se completó o si un recocido homogeneizó el material. Donde la dureza da una cifra, la metalografía explica por qué esa cifra es la que es, aportando la evidencia microestructural que la justifica.
Evidencias microestructurales de temple, revenido y recocido
Cada tratamiento térmico deja una firma microestructural reconocible que la metalografía identifica sobre probeta atacada. Un temple correcto en un acero produce martensita, una estructura acicular fina y dura formada por enfriamiento rápido desde la austenita. Un revenido posterior transforma esa martensita en martensita revenida, más tenaz, con precipitación de carburos finos. Un recocido, por el contrario, genera estructuras de equilibrio (ferrita y perlita gruesa) que priorizan la mecanizabilidad y la ductilidad frente a la dureza.
La lectura de estas firmas permite detectar desviaciones del proceso. La presencia de ferrita libre en una pieza que debería estar completamente martensítica indica un temple incompleto, por temperatura insuficiente o por enfriamiento demasiado lento. Una estructura de bainita donde se esperaba martensita apunta a una velocidad de enfriamiento inadecuada. Estos hallazgos, que ningún ensayo mecánico revela por sí solo, son la base del análisis de tratamientos térmicos de metales, donde la metalografía y la dureza se combinan para certificar la calidad del proceso.
El tratamiento térmico se planifica con una curva de temperatura, pero se demuestra con una microestructura. La metalografía es el testigo objetivo de que el ciclo se cumplió tal como estaba previsto.
El detalle metalúrgico que la óptica no resuelve se aborda con SEM. La morfología y el reparto de carburos finos en un revenido, o la identificación de fases minoritarias, se observan con la resolución de la microscopía electrónica de barrido, que amplía muy por encima del límite óptico. Esa escala adicional es útil cuando la especificación del componente es exigente y las diferencias entre un tratamiento correcto y uno defectuoso se juegan en detalles finos de la microestructura.
Profundidad de capa, descarburación y correlación con dureza
La profundidad de capa es el espesor de la zona endurecida superficialmente en tratamientos como la cementación, la nitruración o el temple por inducción, y la metalografía la mide directamente sobre la sección transversal. Muchos componentes (engranajes, ejes, levas) requieren una superficie dura resistente al desgaste sobre un núcleo tenaz que absorba impactos. La metalografía revela ese gradiente de estructura desde la capa hasta el núcleo, y permite medir su espesor con precisión, verificando que se ajusta a lo especificado.
La medida de la capa exige una preparación cuidadosa de la sección, porque un pulido deficiente en el borde puede redondear la muestra y falsear el espesor observado. Por eso el examen del gradiente se realiza sobre una probeta transversal correctamente montada, en la que la transición desde la superficie tratada hasta el núcleo se aprecia de forma continua y sin artefactos. Ese rigor en la preparación, combinado con la medida normalizada, es lo que otorga validez al resultado frente a una especificación de compra o a un requisito de cliente.
La descarburación es otro hallazgo crítico que la metalografía detecta con facilidad. Consiste en la pérdida de carbono en la superficie durante un calentamiento en atmósfera oxidante, y se manifiesta como una banda de ferrita superficial más blanda que el material subyacente. Esa capa descarburada reduce la resistencia a fatiga y la dureza superficial, y puede arruinar el rendimiento de una pieza que, por lo demás, cumple su composición y su tratamiento. Documentar su espesor es un control habitual en componentes forjados y tratados.
La verdadera potencia diagnóstica surge al correlacionar la microestructura con la dureza. Los perfiles de microdureza medidos según ISO 6507 (Vickers) o ISO 6508 (Rockwell) se superponen a las imágenes metalográficas, de forma que cada valor de dureza se asocia a una estructura concreta. Esta correlación, complementada con los ensayos de dureza de materiales, transforma un conjunto de cifras en una explicación física del comportamiento de la pieza, cerrando el círculo entre lo que se ve y lo que se mide.
La tabla siguiente resume qué revela la metalografía según el tipo de hallazgo, con la técnica principal y la norma de referencia asociada a cada caso.
| Tipo de hallazgo | Qué revela | Técnica principal | Norma de referencia |
|---|---|---|---|
| Fases y constituyentes | Composición estructural y su efecto en resistencia y ductilidad | Microscopía óptica con ataque nital | ASTM E3 |
| Tamaño de grano | Nivel de resistencia y tenacidad esperable | Microscopía óptica (intercepción o planimetría) | ASTM E112 / ISO 643 |
| Inclusiones no metálicas | Limpieza del material y riesgo de fallo por fatiga | Óptica sobre probeta pulida y SEM-EDX | ASTM E45 / ISO 4967 |
| Poros, grietas y segregaciones | Origen del defecto y su impacto en el servicio | Macro y microscopía óptica | ASTM E3 |
| Tratamiento térmico | Correcta ejecución de temple, revenido o recocido | Óptica y SEM, con perfil de dureza | ISO 6507 / ISO 6508 |
| Profundidad de capa y descarburación | Espesor de zona endurecida y pérdida superficial de carbono | Sección transversal con microdureza | ISO 6507 |
La metalografía como evidencia técnica para decidir
El ensayo metalográfico revela, en una sola preparación bien ejecutada, tres capas de información decisivas: la microestructura que gobierna las propiedades, la limpieza inclusionaria y las discontinuidades que condicionan la fiabilidad, y la evidencia objetiva de si los tratamientos térmicos se realizaron correctamente. Su valor no reside en la imagen aislada, sino en la interpretación cruzada con la composición, la dureza y los ensayos mecánicos, que convierte una observación en un diagnóstico accionable. Un desarrollo de este análisis, apoyado en instrumentación específica, se refleja en el diseño y fabricación de un setup personalizado para ensayos a medida de piezas metálicas, donde la metalografía se integra con montajes adaptados a cada componente.
Para fabricantes de automoción, energía o sector metalúrgico, disponer de esta lectura microestructural marca la diferencia entre suponer y saber por qué una pieza se comporta como lo hace. Como partner técnico externo, INFINITIA acompaña el diagnóstico desde la preparación de la probeta hasta el informe interpretado, con criterio metalúrgico y trazabilidad normativa. Si necesita entender qué revela una pieza concreta o verificar un proceso, puede plantear su caso a través de la página de contacto y recibir una orientación técnica ajustada a su necesidad.
Preguntas frecuentes sobre el ensayo metalográfico
¿Qué es exactamente un ensayo metalográfico?
Un ensayo metalográfico es el análisis de la estructura interna de un metal mediante la preparación de una probeta y su observación al microscopio. Revela las fases, el tamaño de grano, las inclusiones, las discontinuidades y las evidencias de tratamiento térmico. A partir de esa información se explica el comportamiento mecánico del material y se diagnostican fallos o desviaciones de proceso que ningún ensayo aislado justifica por sí solo.
¿Qué diferencia hay entre microscopía óptica y SEM en metalografía?
La microscopía óptica caracteriza fases, grano e inclusiones hasta límites de aumento moderados, mientras que el SEM (microscopía electrónica de barrido) alcanza aumentos y resolución muy superiores. La óptica es la técnica base para la mayoría de los hallazgos, y el SEM se reserva para el detalle fino y, con microanálisis EDX, para identificar la composición química de una inclusión o de una fase concreta. Ambas se complementan según la exigencia del caso.
¿Cómo detecta la metalografía un tratamiento térmico defectuoso?
La metalografía detecta un tratamiento defectuoso al comparar la microestructura observada con la que debería producir el ciclo especificado. La presencia de ferrita libre en una pieza que debería ser martensítica, una bainita inesperada o una capa endurecida insuficiente son evidencias directas de una desviación. Estos hallazgos, cruzados con perfiles de dureza según ISO 6507 o ISO 6508, confirman si el temple, el revenido o la cementación cumplieron su objetivo.
¿Qué normas regulan el ensayo metalográfico?
El ensayo metalográfico se apoya en normas reconocidas según el parámetro evaluado. La ASTM E3 cubre la preparación de probetas, la ASTM E112 e ISO 643 el tamaño de grano, y la ASTM E45 e ISO 4967 la valoración de inclusiones. Para la dureza asociada se emplean ISO 6507 (Vickers) e ISO 6508 (Rockwell). Aplicar la norma adecuada garantiza que los resultados sean comparables, trazables y defendibles ante cliente o auditoría.
¿En qué sectores es más útil un ensayo metalográfico?
El ensayo metalográfico es especialmente útil en automoción, energía y sector metalúrgico, donde la fiabilidad de los componentes es crítica. En automoción verifica engranajes y piezas tratadas sometidas a fatiga, en energía controla soldaduras y materiales a alta temperatura, y en el sector metalúrgico valida coladas y procesos de conformación. En todos ellos aporta la evidencia microestructural necesaria para aceptar producto, investigar fallos y mejorar procesos.
