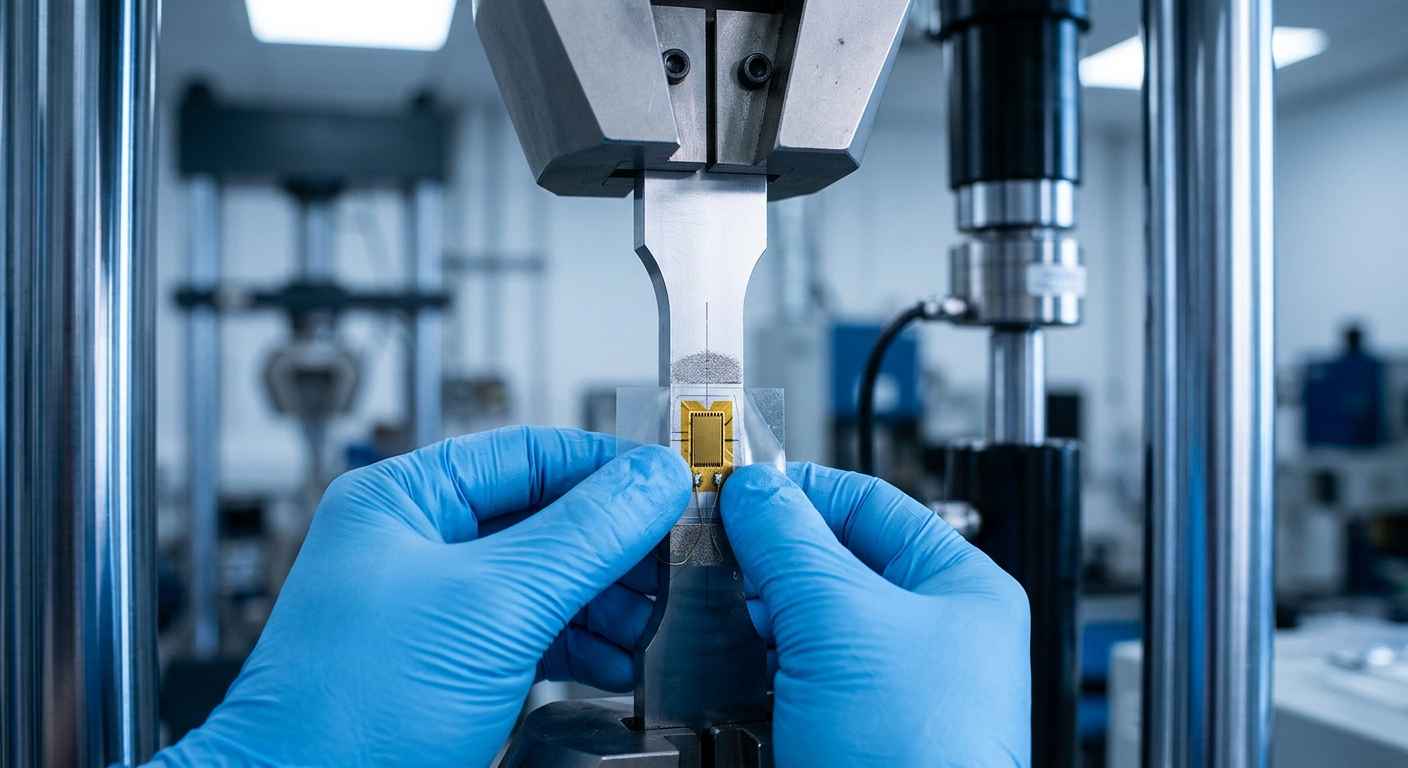

La simulación FEM basta cuando trabajas en régimen lineal-elástico, con un material isótropo bien caracterizado y unas cargas y una geometría conocidas: en ese terreno predice tensiones y deformaciones con precisión suficiente para comparar diseños, dimensionar y cribar variantes antes de fabricar. Tienes que ensayar cuando aparecen no linealidades (plasticidad, grandes deformaciones, contacto), fatiga, materiales anisótropos o compuestos, uniones soldadas o adhesivas, cargas reales mal definidas o piezas críticas de seguridad, y siempre que necesites validar el propio modelo.
Esa frontera es la que separa un cálculo fiable de una cifra bonita que nadie ha comprobado. En un flujo de desarrollo de producto maduro, la simulación y el ensayo no compiten: el análisis por elementos finitos guía las decisiones tempranas dentro del desarrollo mecánico y el laboratorio confirma que el modelo se corresponde con la pieza física antes de comprometer una serie o firmar un margen de seguridad.
Qué resuelve el cálculo estructural y qué aporta la simulación FEM
El cálculo estructural determina si una pieza soporta las cargas de servicio sin romper, sin deformarse en exceso y sin perder estabilidad. La simulación FEM (método de los elementos finitos) es la herramienta numérica que resuelve ese problema cuando la geometría es demasiado compleja para una fórmula cerrada: divide el sólido en una malla de elementos pequeños, plantea las ecuaciones de equilibrio en cada uno y las resuelve de forma acoplada para reconstruir el comportamiento del conjunto.

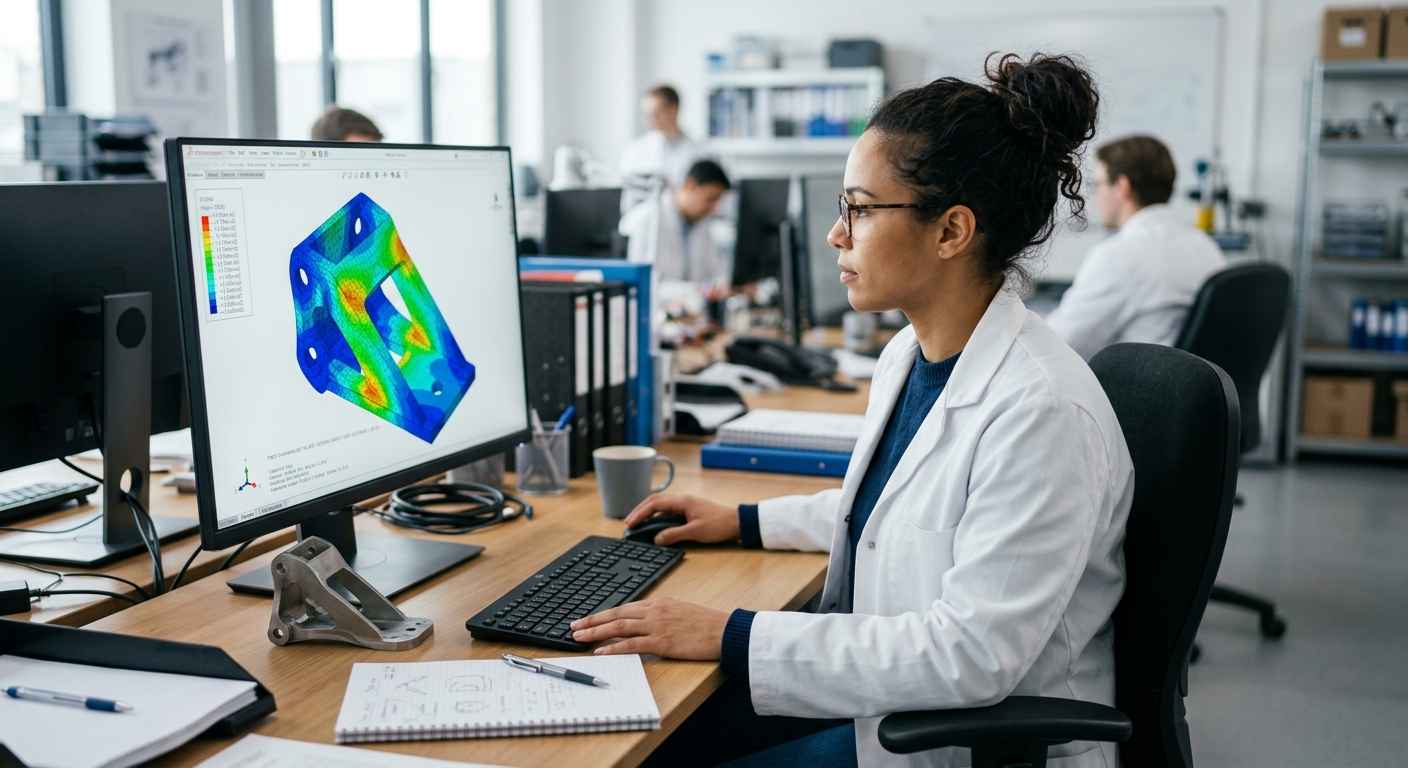

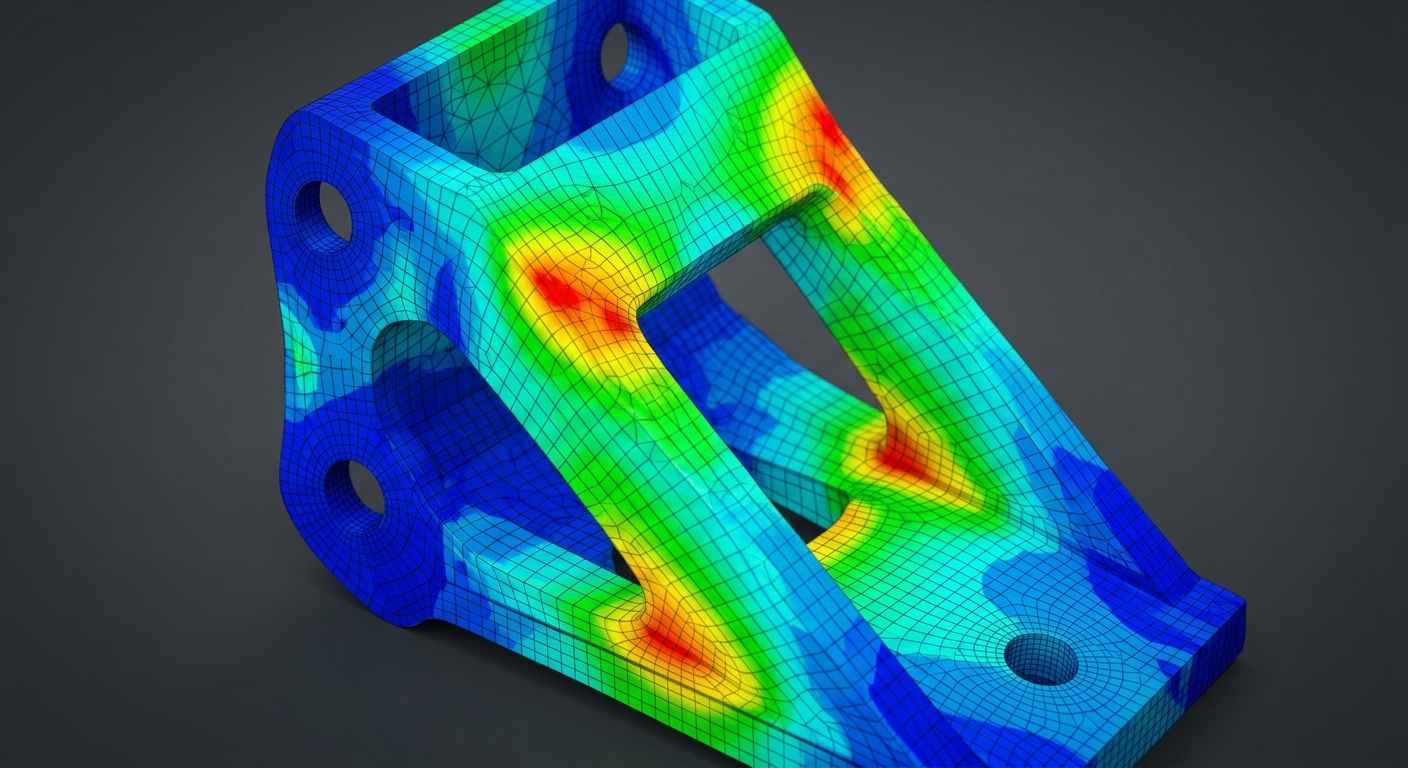

El resultado es un mapa de campos continuos que la fórmula analítica no te da. Puedes leer la distribución de tensiones de Von Mises, las deformaciones, los desplazamientos, las frecuencias y modos propios de vibración o la carga crítica de pandeo. Sobre ese mapa se toman las decisiones de espesor, de nervadura, de radio de acuerdo y de selección de material, mucho antes de que exista un prototipo físico.
Qué es el método de elementos finitos: malla, contorno y cargas
El método de elementos finitos consiste en aproximar un problema continuo por uno discreto resoluble numéricamente. Tres decisiones condicionan la calidad del cálculo: la malla (tamaño, tipo y densidad de los elementos, refinada en las zonas de concentración de tensión), las condiciones de contorno (cómo está apoyada o empotrada la pieza) y las cargas aplicadas (fuerzas, presiones, pares, cargas térmicas). Un error en cualquiera de las tres invalida el resultado por muy fino que sea el resto del planteamiento.
La geometría de partida suele venir del diseño 3D y modelado mediante CAD, del que se extrae el modelo que se malla. Cuanto más limpio y coherente sea ese CAD, menos tiempo se pierde reparando geometría antes de calcular.
Qué predice la simulación FEM: tensiones, modos y pandeo
Un análisis estático lineal predice tensiones y desplazamientos bajo carga constante, y es la base del dimensionado en la mayoría de piezas metálicas. A partir de ahí, un análisis modal identifica las frecuencias propias para evitar resonancias con las excitaciones de servicio, y un análisis de pandeo estima la carga a la que una estructura esbelta pierde estabilidad geométrica antes de agotar la resistencia del material.
La simulación FEM no dice si una pieza es buena o mala: dice cómo responde a las hipótesis que tú has introducido. Su fiabilidad nunca supera la de los datos de material, cargas y contorno con los que la alimentas.
Cuándo basta con simular
Simular es suficiente cuando el problema cae dentro de las hipótesis en las que el modelo lineal es válido y las incertidumbres son pequeñas. Ese escenario cubre una parte muy grande del trabajo de ingeniería: dimensionar un soporte metálico, comparar dos nervados de una carcasa, verificar la rigidez de un bastidor o cribar diez variantes de un diseño para quedarte con las dos que merecen prototipo.
Las condiciones que habilitan confiar solo en la simulación FEM son concretas: comportamiento lineal-elástico (la tensión de trabajo se mantiene por debajo del límite elástico), material isótropo y bien caracterizado (un acero o un aluminio de propiedades conocidas), geometría y cargas definidas con poca ambigüedad, y ausencia de mecanismos de fallo dependientes del tiempo o del ciclo. Cuando se cumplen, el ensayo no aporta información que el cálculo no anticipe ya con margen suficiente.
El mayor valor aparece en la fase de iteración. Modificar un espesor, recalcular y comparar cuesta horas frente a las semanas de fabricar y romper probetas. Esa rapidez convierte a la simulación en el filtro natural antes de comprometer moldes o utillaje en fabricación de producto, donde cada cambio tardío multiplica su coste.
Comparar variantes de diseño e iterar rápido
La comparación relativa entre diseños es el terreno donde el análisis por elementos finitos es más robusto. Aunque el valor absoluto de tensión tenga un margen de error, la tendencia (qué variante concentra menos tensión, cuál es más rígida a igual masa) se captura con fiabilidad porque los errores de modelado se repiten en todas las opciones y se cancelan al comparar. Por eso el FEM es una herramienta de decisión de diseño antes que una herramienta de certificación.
Régimen lineal y material bien caracterizado
El régimen lineal-elástico exige que la relación entre carga y deformación sea proporcional y reversible, algo que solo se garantiza por debajo del límite elástico del material. Para que el modelo sea creíble necesita como dato de entrada el módulo elástico y el límite elástico reales, obtenidos por ensayo de tracción según ISO 6892, no valores de catálogo genéricos. Cuando esos datos proceden de una caracterización de las propiedades mecánicas del lote real, el cálculo pisa terreno firme.
Tabla: cuándo basta simular y cuándo hay que ensayar
| Criterio | Cuándo basta con simular (FEM) | Cuándo hay que ensayar |
|---|---|---|
| Comportamiento del material | Lineal-elástico, por debajo del límite elástico | Plasticidad, grandes deformaciones, no linealidad geométrica |
| Tipo de material | Isótropo y bien caracterizado (acero, aluminio) | Anisótropo, compuesto, con dispersión alta de propiedades |
| Solicitación | Carga estática o cuasiestática conocida | Fatiga, impacto, espectro de carga real |
| Uniones | Continuidad de material, geometría monolítica | Soldaduras, uniones adhesivas o atornilladas críticas |
| Contacto | Sin contacto o contacto lineal simple | Contacto con fricción, holguras, despegue |
| Criticidad | Pieza no crítica, cribado de variantes | Componente crítico de seguridad, validación final |
¿Tienes un caso parecido sobre la mesa?
Envíanos los planos, el modelo FEM y las condiciones de carga, y te devolvemos un plan de ensayo que valida o corrige el cálculo.
Cuándo hay que ensayar sí o sí
Hay que ensayar siempre que el fallo dependa de fenómenos que el modelo lineal no captura o que la incertidumbre del material o de la carga sea grande. En esos casos la simulación FEM sigue siendo útil para localizar dónde mirar, pero no puede sustituir a la medida física: es el ensayo el que confirma si la pieza aguanta. Cuanto más crítica sea la función de seguridad del componente, menos negociable resulta esta regla.
El caso más frecuente es la fatiga. Una pieza que soporta de sobra la carga estática puede fisurarse tras millones de ciclos muy por debajo de ese nivel, y la vida a fatiga depende de factores (acabado superficial, tensiones residuales, defectos internos, entorno) que un modelo de elementos finitos estándar no conoce. Predecir vida exige curvas del material y validación experimental, por ejemplo bajo el marco de ISO 1099 para fatiga axial. El análisis de fatiga y el rediseño de componentes con grietas muestra hasta qué punto el comportamiento real de una grieta se aparta de lo que anticipa un cálculo elástico ideal.
No linealidades, contacto y materiales compuestos
Las no linealidades rompen la proporcionalidad en la que se apoya el cálculo lineal. La plasticidad (el material fluye y no recupera forma), las grandes deformaciones y el contacto entre superficies con fricción y holguras generan respuestas que un modelo elástico sencillo no reproduce. Los materiales anisótropos y los compuestos añaden otra capa: sus propiedades cambian con la dirección y su fallo es progresivo por capas, así que su comportamiento se caracteriza y se valida en laboratorio antes de confiar en cualquier simulación de la pieza.
Distinguir además si el material romperá de forma dúctil o frágil condiciona todo el enfoque de seguridad; el artículo sobre fractura dúctil frente a frágil detalla por qué esa diferencia cambia la interpretación de un mismo resultado de tensión.
Uniones, cargas reales y piezas críticas de seguridad
Las uniones soldadas y adhesivas concentran gran parte de los fallos estructurales porque introducen heterogeneidad de material, tensiones residuales y defectos que el modelo continuo no ve. El cordón de soldadura tiene una microestructura y unas propiedades distintas del metal base, y su comportamiento se comprueba con ensayos de materiales metálicos y aleaciones más que con cálculo. Lo mismo ocurre con el espectro de carga real: la solicitación de servicio rara vez es la carga limpia del modelo, y en piezas críticas de seguridad esa diferencia se cubre midiendo, no suponiendo. Cuando un componente falla en campo, el análisis de fallos reconstruye la causa raíz y suele revelar mecanismos que el cálculo inicial nunca contempló, como ilustra el análisis de fallos en bisagras para mejorar su seguridad.
El ensayo no es un trámite de confirmación: es la única fuente que introduce en el proceso la información que el modelo no conoce, desde el defecto interno de una soldadura hasta la dispersión real de propiedades entre lotes.

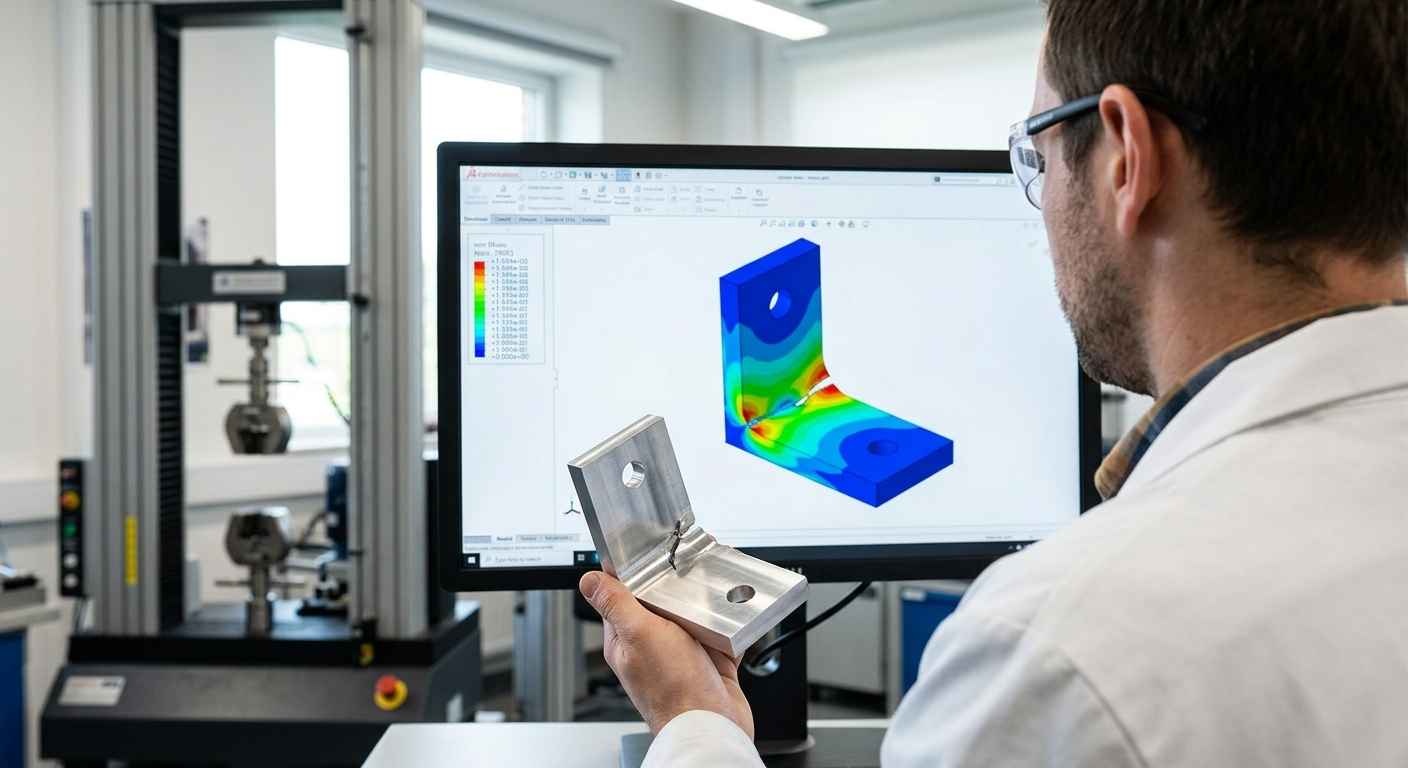

Cómo correlacionar simulación y ensayo
Correlacionar simulación y ensayo consiste en comparar de forma sistemática lo que predice el modelo con lo que mide la pieza física, y ajustar el modelo hasta que ambos coincidan dentro de una tolerancia aceptable. Esa correlación es lo que convierte un modelo en una herramienta de decisión fiable: sin ella, la simulación FEM es una hipótesis sin verificar, por bien presentada que esté.
El marco que ordena este trabajo es la verificación y validación (V&V). Verificar responde a si estás resolviendo bien las ecuaciones (convergencia de malla, ausencia de errores numéricos); validar responde a si estás resolviendo las ecuaciones correctas, es decir, si el modelo representa la realidad física medida. Son dos preguntas distintas y ambas necesitan respuesta antes de firmar un cálculo.
Alimentar el modelo con propiedades medidas
Un modelo solo puede ser tan bueno como sus datos de entrada. Alimentarlo con propiedades medidas (módulo elástico, límite elástico, curva tensión-deformación real del material del lote) elimina la fuente de error más común, que es asumir valores de catálogo que no coinciden con el material que tienes delante. Cuando el proyecto parte de una pieza existente sin planos ni certificados de material, esa caracterización se obtiene por ingeniería inversa de las propiedades mecánicas antes de plantear cualquier cálculo, no después.
Calibrar con datos de ensayo y convergencia de malla
La calibración ajusta parámetros del modelo (rigidez de uniones, coeficientes de contacto, condiciones de contorno) hasta que la respuesta simulada reproduce la medida en el ensayo. Antes de calibrar hay que asegurar la convergencia de malla: refinar los elementos hasta que el resultado deja de cambiar de forma significativa, señal de que el error de discretización es despreciable. Con la malla convergida y el modelo calibrado contra datos reales, el ensayo pasa a funcionar como verdad de referencia y la simulación gana autoridad para explorar casos que sería caro o imposible ensayar uno a uno.
Simular para decidir, ensayar para confiar
La regla práctica es sencilla: usa la simulación FEM para decidir rápido entre alternativas y dimensionar en el terreno donde el modelo lineal es válido, y ensaya cuando aparezcan no linealidades, fatiga, uniones, materiales compuestos, cargas reales inciertas o funciones críticas de seguridad, y siempre para validar el modelo antes de comprometer una serie. El cálculo reduce el número de prototipos; el ensayo garantiza que la pieza que llega a producción se comporta como el modelo prometía.
Ni la simulación sustituye al ensayo ni el ensayo hace prescindible la simulación: se refuerzan cuando cierras el ciclo entre ambos, alimentando el modelo con propiedades medidas y contrastando su respuesta con datos físicos. Si tienes un componente calculado que va a entrar en producción, o una pieza que ha fallado en servicio y necesitas saber por qué, envía los planos, el modelo FEM y las condiciones de carga: te devolvemos un plan de ensayo que valida o corrige el cálculo y te dice con qué margen real puedes contar.
Preguntas frecuentes sobre la simulación FEM
¿Qué es la simulación FEM?
La simulación FEM es el método de los elementos finitos aplicado al cálculo estructural: divide una pieza en una malla de elementos pequeños, resuelve las ecuaciones de equilibrio en cada uno y reconstruye cómo responde el conjunto a las cargas. Permite predecir tensiones, deformaciones, frecuencias propias y pandeo en geometrías demasiado complejas para una fórmula analítica cerrada.
¿Cuándo basta con simular y cuándo hay que ensayar?
Basta con simular cuando el comportamiento es lineal-elástico, el material es isótropo y está bien caracterizado, y las cargas y la geometría son conocidas, algo típico del dimensionado y de la comparación de variantes. Hay que ensayar cuando entran no linealidades, fatiga, contacto, materiales compuestos, uniones soldadas o adhesivas, cargas reales inciertas o piezas críticas de seguridad, y siempre para validar el modelo.
¿La simulación FEM sustituye a los ensayos?
No, la simulación FEM no sustituye a los ensayos: los reduce y los orienta. El cálculo permite descartar variantes y localizar las zonas críticas donde medir, pero solo el ensayo introduce la información que el modelo no conoce, como los defectos internos de una soldadura o la vida real a fatiga. En componentes críticos, el ensayo es la verdad de referencia que valida el modelo.
¿Qué datos necesita un modelo FEM fiable?
Un modelo FEM fiable necesita propiedades del material medidas sobre el lote real (módulo elástico y límite elástico por ensayo de tracción según ISO 6892, y curva tensión-deformación cuando hay plasticidad), condiciones de contorno que reflejen los apoyos reales y un espectro de cargas representativo del servicio. Sustituir cualquiera de estos datos por valores de catálogo genéricos es la causa más frecuente de un cálculo que no correlaciona con la pieza física.
¿Cómo se valida un modelo de elementos finitos?
Un modelo de elementos finitos se valida dentro del marco de verificación y validación (V&V): primero se verifica la convergencia de malla y la ausencia de errores numéricos, y después se compara la respuesta simulada con la medida en un ensayo instrumentado. Se calibran los parámetros inciertos hasta que ambas coinciden dentro de tolerancia, y a partir de ahí el modelo puede explorar con confianza escenarios que sería caro ensayar de uno en uno.
