¿Cuál fue el reto o problema a resolver?
Una empresa del sector electrónico necesitaba soporte en la verificación dimensional de PCBs para confirmar si cumplían con un conjunto de cotas definidas en sus planos. El punto de partida no era diseñar la placa, sino verificar que las piezas ya fabricadas respondían con exactitud a lo especificado, porque pequeñas desviaciones dimensionales pueden comprometer el montaje, el encaje de conectores o la fijación de la placa en su alojamiento.
Este tipo de análisis dimensional cobra sentido cuando el problema de fondo es de medios, no de criterio: el cliente no disponía internamente del equipamiento necesario para realizar la comprobación de forma rápida y con la precisión exigida. El reto no era solo medir, sino hacerlo con la exactitud suficiente para que cada valor fuese fiable y trazable frente al diseño.
Verificación dimensional de PCBs cuando faltan medios de medición
El cliente trabajaba con varias referencias distintas de placa y necesitaba saber, para cada una, si las dimensiones reales coincidían con las de su plano. Sin un equipo de metrología adecuado en sus instalaciones, esa comprobación resultaba lenta, poco repetible y difícil de sostener con garantías cuando se trataba de cotas de precisión.
Externalizar esta tarea a un consultor técnico industrial resuelve dos limitaciones a la vez: aporta el instrumental de medición del que el cliente carece y aporta también el criterio metrológico para interpretar los resultados. No se trata solo de obtener números, sino de saber qué se mide, cómo se mide y frente a qué referencia se compara cada valor.
El enfoque de INFINITIA en este tipo de encargos es consultivo antes que instrumental: primero se entiende qué decisión depende de la medición (validar un lote, aceptar una referencia, detectar un proveedor con desviaciones) y después se define el plan de comprobación. Esa lógica orienta todo el proyecto hacia el dato que el cliente realmente necesita para decidir.
Trabajar sobre varias referencias en paralelo añade una exigencia extra de orden y trazabilidad, ya que cada valor medido debe quedar asociado a su pieza y a su plano correspondiente. Mantener esa correspondencia es lo que permite que el resultado sea auditable y no una simple lista de medidas sueltas.
La verificación dimensional externa resuelve dos carencias a la vez: aporta el instrumental de medición que el cliente no tiene y el criterio metrológico para interpretar cada valor.
Precisión en la medición de cotas: el punto crítico del proyecto
El verdadero reto técnico estaba en la exactitud. Una cota es cada dimensión acotada en un plano (una longitud, un diámetro, un ángulo, un radio o la posición de un elemento), y en electrónica esas cotas suelen moverse en márgenes muy estrechos, donde una desviación de décimas puede alterar el ajuste de un componente o el calce de la placa.
En una PCB, las cotas críticas no se limitan a las dimensiones generales. El contorno de la placa, el diámetro y la posición de los taladros de fijación, las huellas de los conectores y las distancias entre elementos determinan si la placa encaja en su carcasa, si atornilla donde debe y si sus interfaces alinean con el resto del conjunto. Verificar esas cotas es lo que separa una placa que monta a la primera de otra que obliga a retrabajar.
Medir con precisión un número elevado de cotas, sobre varias referencias y de forma repetible, exige un método que no dependa del pulso del operario ni introduzca error por la propia manipulación. Ese es el motivo por el que la elección del sistema de medición condiciona tanto el resultado: un equipo inadecuado puede convertir una pieza correcta en un falso rechazo, o al revés. Acotar bien el alcance (qué cotas se comprueban y con qué exigencia) evita medir de más y concentra el esfuerzo en las dimensiones que de verdad determinan la función y el montaje de la placa.
Tolerancias de plano: cuándo una cota queda fuera de rango
El criterio de conformidad lo fija el plano. Cada cota va acompañada de una tolerancia, el margen admisible por encima y por debajo del valor nominal dentro del cual la pieza se considera correcta. Cuando el valor medido cae dentro de ese margen, la cota es conforme; cuando lo supera, la cota queda fuera de cota y señala una desviación respecto al diseño.
Este marco de acotado y tolerancias se apoya en la práctica industrial en sistemas normalizados de tolerancias dimensionales y geométricas, lo que permite que diseñador, fabricante y verificador interpreten el plano de la misma manera. Comparar la pieza real contra esa referencia común es lo que da valor a la medición y convierte una inspección dimensional en un resultado defendible.
Una cota solo tiene sentido junto a su tolerancia: el valor medido no se juzga por sí mismo, sino por si cae dentro del margen que el plano admite.
Trabajar sobre los ficheros del cliente garantiza que la verificación se hace contra el mismo documento que define el producto, y no contra una interpretación aproximada. Esa alineación entre plano y medición es la base de un control dimensional fiable.
¿Cómo se abordó o cuál fue la solución?
El equipo de Desarrollo de producto planteó un recorrido en tres fases encadenadas: reunir la documentación y las piezas, medir cada cota con metrología óptica de precisión y volcar los resultados en un informe de conformidad. Cada paso preparaba el siguiente y reducía el margen de error antes de emitir un veredicto sobre las placas.
El orden respondía a un principio de rigor: no se mide nada sin tener antes el plano que sirve de referencia y la muestra física que representa la pieza real. Esta forma de trabajar, propia de un servicio de diseño e innovación de producto con enfoque industrial, mantiene el criterio técnico como prioridad y apoya cada decisión en datos y no en supuestos.
Análisis de ficheros CAD 2D y muestras físicas de cada referencia
La primera tarea consistió en analizar los ficheros CAD 2D de cada referencia junto con las muestras físicas correspondientes. El equipo se coordinó con el cliente para reunir ambos elementos, porque el proyecto solo es viable cuando se dispone a la vez del plano que define las cotas y de la pieza real sobre la que medirlas.

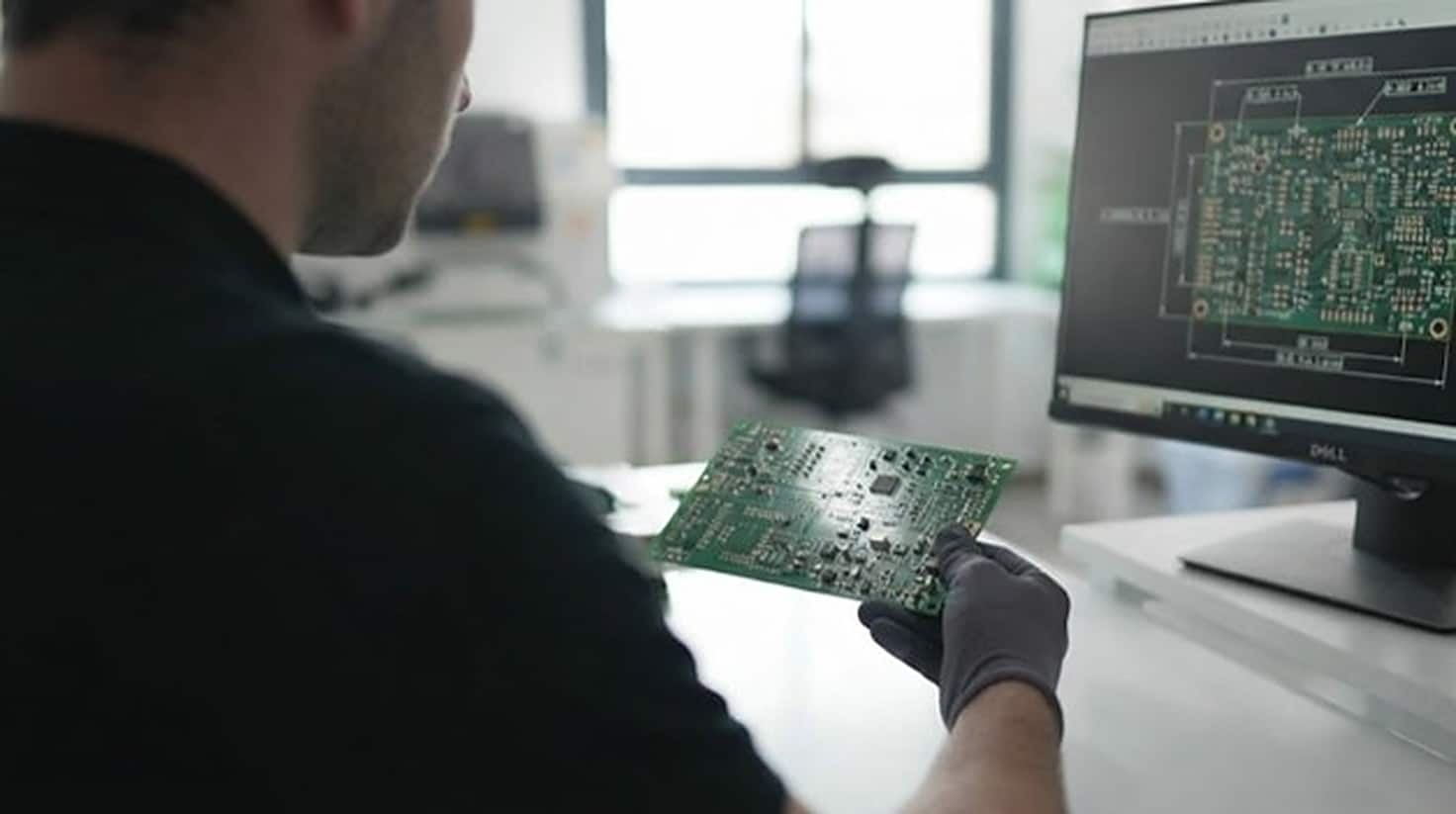

Los ficheros CAD 2D contienen las dimensiones nominales y las tolerancias que actúan como referencia de la verificación. Contrastar cada muestra contra su propio plano evita confusiones entre referencias parecidas y asegura que cada valor medido se compara con el criterio correcto. Este paso enlaza de forma natural con la disciplina del modelado y diseño 3D mediante CAD y con la práctica de definir con claridad los requerimientos y especificaciones de producto, porque una verificación fiable parte de un plano bien definido y sin ambigüedades.
Metrología óptica de precisión: inspección dimensional sin contacto

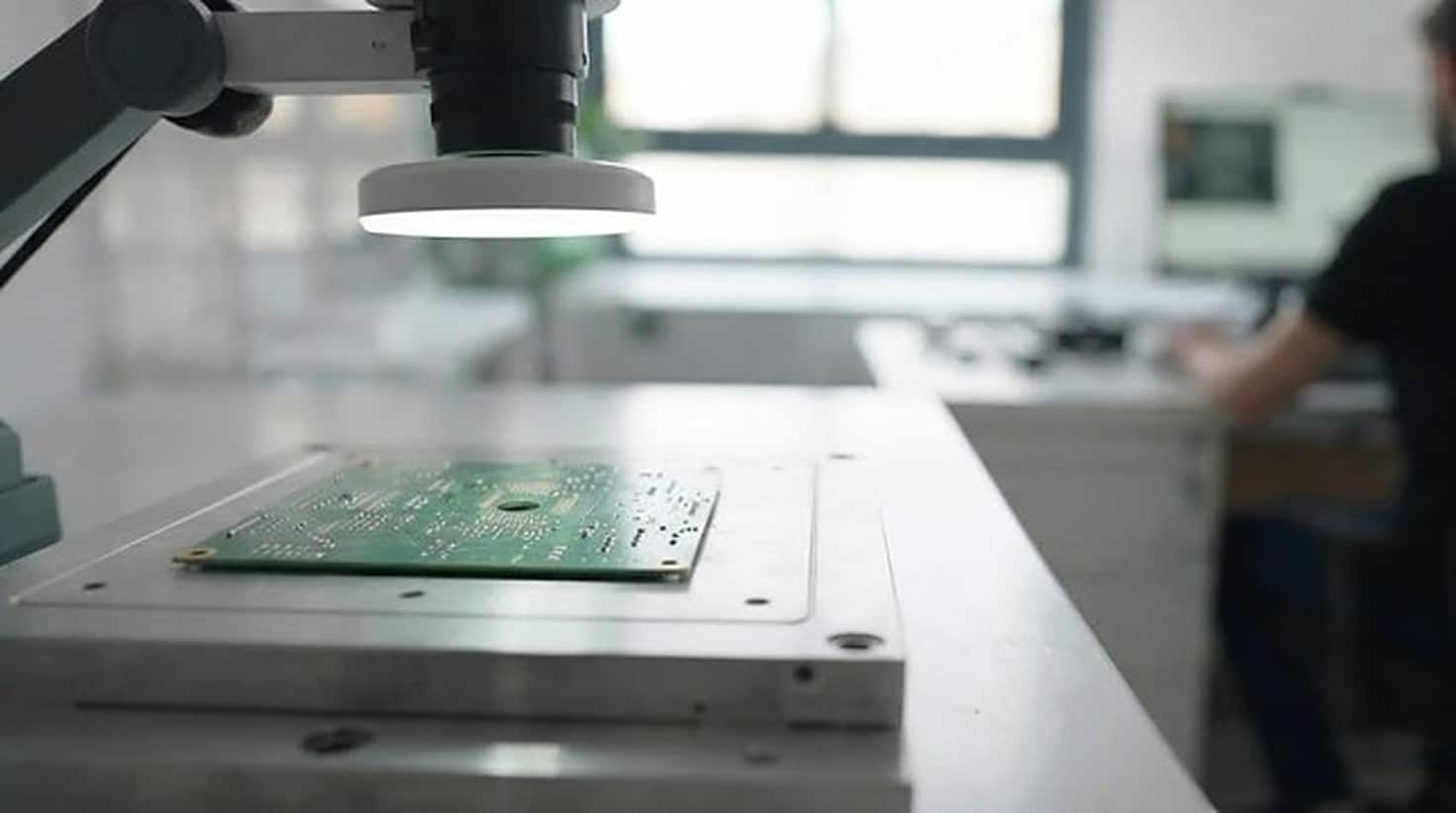

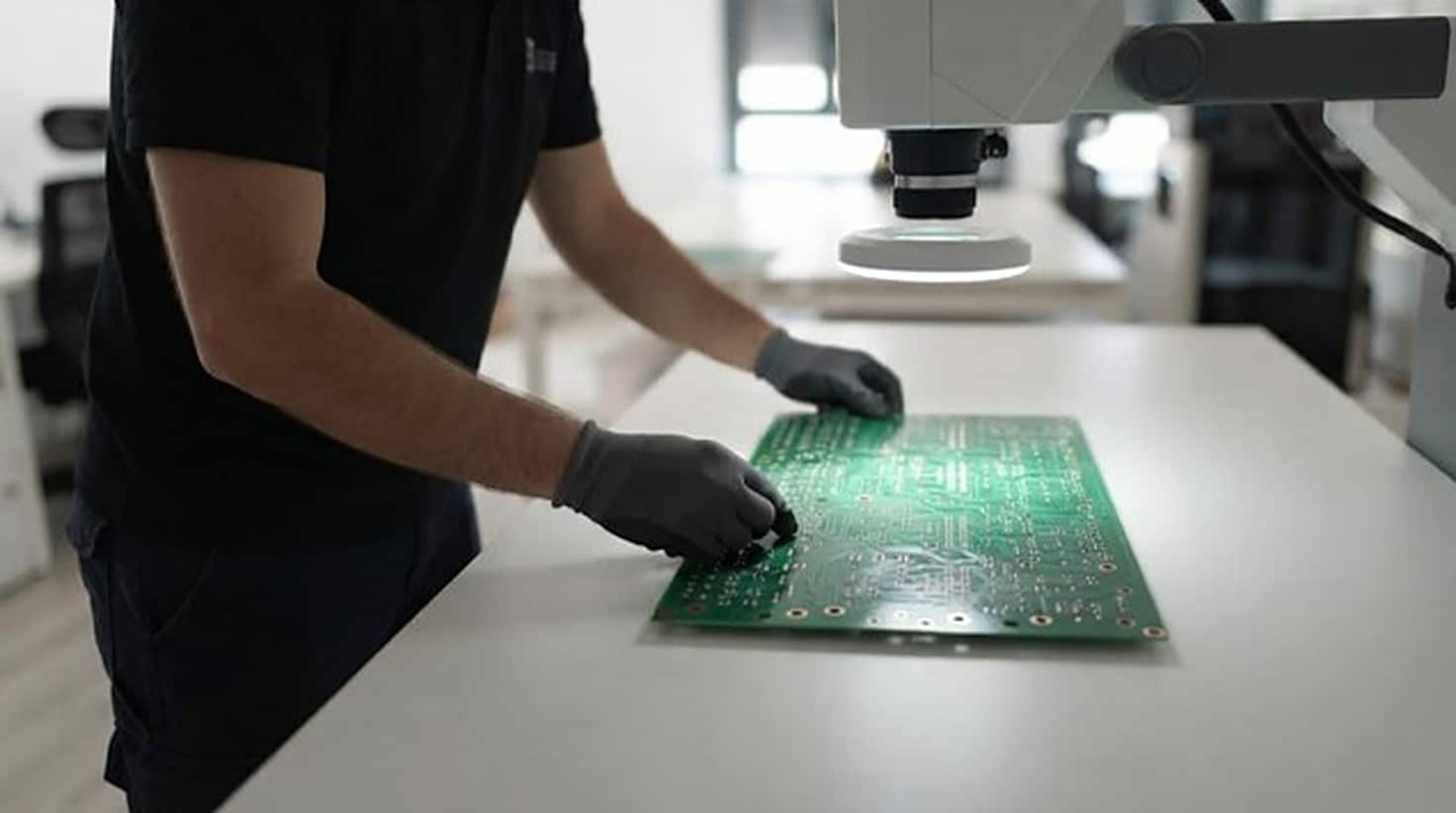

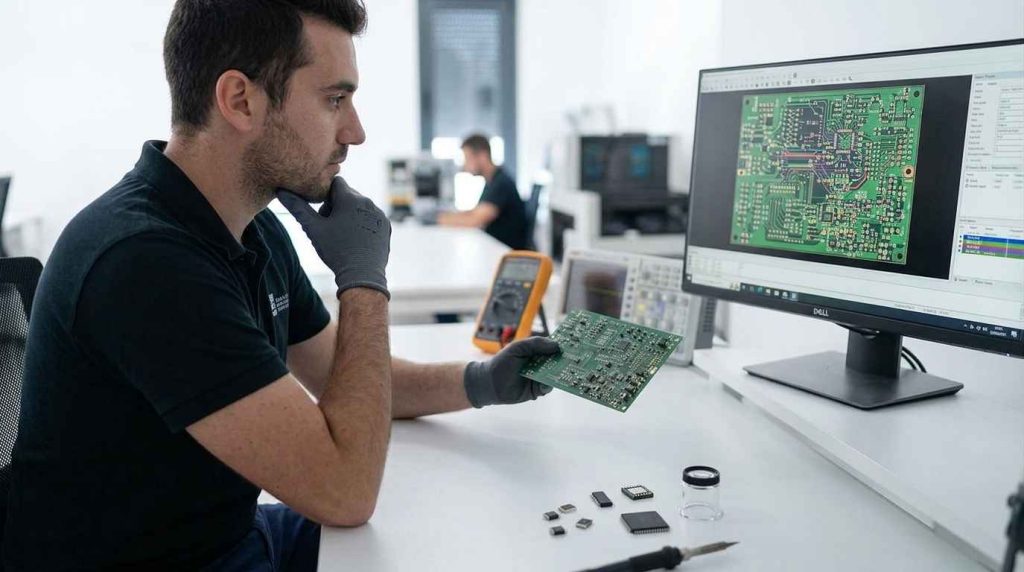

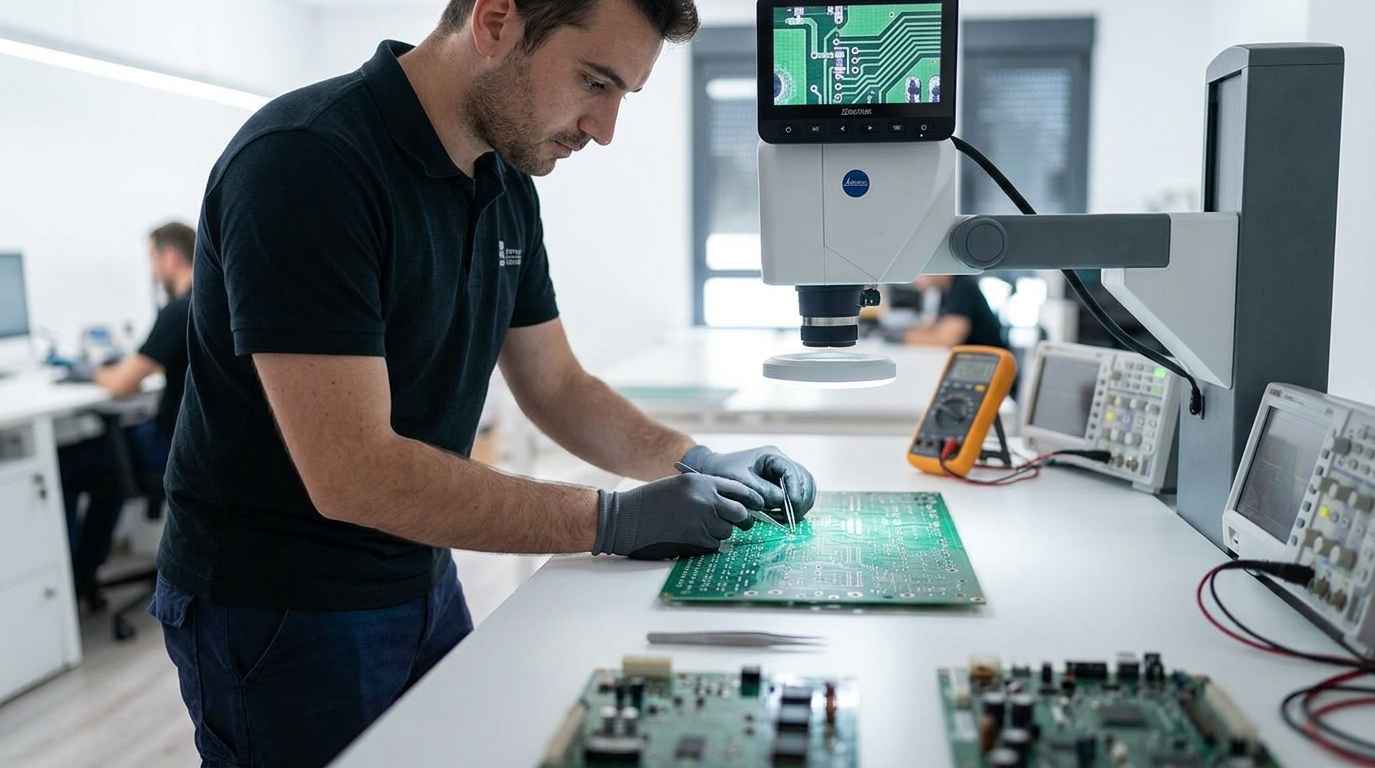

La comprobación de cada cota se realizó mediante equipos de metrología óptica de precisión. La metrología óptica es un conjunto de técnicas de medición sin contacto que emplean imagen y sistemas de visión para cuantificar dimensiones, en lugar de palpar la pieza con un instrumento físico. Con ellos, el equipo comprobó longitudes, diámetros, ángulos, radios y posiciones de forma rápida y exacta.
La ventaja de medir sin contacto es especialmente relevante en electrónica: al no tocar la placa, se evita rayar, deformar o desgastar unas piezas que suelen ser delicadas y sensibles a la manipulación. Además, la medición óptica permite abordar geometrías finas y elementos de pequeño tamaño con una repetibilidad difícil de alcanzar con instrumentos manuales, lo que hace de esta técnica una vía idónea para la inspección dimensional de placas.
La metrología óptica mide longitudes, diámetros, ángulos, radios y posiciones sin tocar la pieza, lo que evita dañar placas delicadas y aporta medidas rápidas y repetibles.
Este tipo de comprobación forma parte de un control de calidad dimensional que sostiene la fiabilidad del producto, en la línea de lo que supone una evaluación rigurosa de la calidad de los componentes industriales: medir para confirmar que cada pieza cumple lo que su diseño exige antes de darla por válida.
Informe dimensional con las cotas conformes y fuera de tolerancia

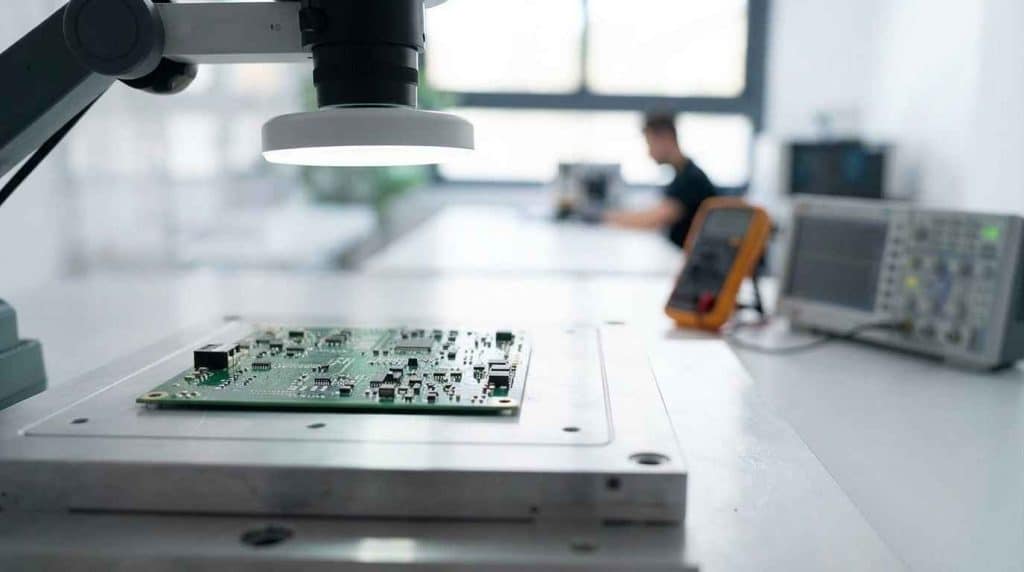

Con todas las cotas medidas, el equipo recopiló los valores una a una y los volcó en un documento de resultados. Ese informe reúne, para cada pieza y cada cota, el valor real obtenido y la indicación de si cumple el plano o si queda fuera de la tolerancia especificada.
El valor de este entregable está en la claridad: el cliente pasa de no tener medios para verificar sus placas a disponer de un documento único donde consultar de un vistazo qué cotas son correctas y cuáles presentan desviación. Esa información le permite decidir con rapidez sobre la aceptación de cada referencia, detectar patrones de error y trasladar hallazgos concretos a su proveedor cuando procede.
El resultado del proyecto fue claro: el cliente recibió una verificación dimensional completa de sus PCBs, con datos objetivos y trazables frente al plano, sin necesidad de invertir en equipamiento de metrología propio.
