Los ensayos de recepción del acero estructural son las comprobaciones que confirman que un perfil, una chapa o una unión soldada cumplen el grado, las propiedades mecánicas y la protección que exige el proyecto antes de montarse en obra.
El acero llega a obra con un albarán, un certificado y un marcado, y casi siempre todo cuadra. El problema aparece cuando no cuadra y nadie lo ve hasta que la estructura está levantada, porque entonces la corrección deja de ser un cambio de material y pasa a ser un refuerzo, un desmontaje o un informe para la propiedad. Comprobar el material en recepción es la forma más barata de evitar esa situación, y para eso hace falta un laboratorio de ingeniería industrial capaz de medir y de interpretar lo que mide.
El bloque de trabajo que cubre esa comprobación son los ensayos en materiales de construcción, y dentro de él los ensayos en aceros estructurales son los que se aplican a perfiles, chapas, tornillería y uniones. La diferencia entre un ensayo útil y uno que solo genera papel está en elegir qué se comprueba según lo que pone en riesgo el proyecto.
ENSAYOS EN MATERIALES DE CONSTRUCCIÓN
¿Tienes un suministro de acero pendiente de recepción? Conoce nuestro servicio de ensayos en materiales de construcción
Qué comprueban los ensayos de recepción del acero estructural
Los ensayos de recepción del acero estructural comprueban cuatro cosas: que el acero es del grado declarado, que alcanza las propiedades mecánicas que el cálculo ha supuesto, que las uniones soldadas son sanas y que la protección frente a la corrosión durará la vida prevista. Cada una se mide con técnicas distintas y responde a un riesgo distinto.
El cálculo estructural supone un material con un límite elástico y una tenacidad determinados. Si el acero montado no alcanza esos valores, el margen de seguridad que aparece en la memoria ya no existe, aunque todos los cálculos estén bien hechos.
Composición química y grado del acero estructural
El grado de un acero estructural se identifica por su composición química y por las propiedades mecánicas asociadas, y la designación de los productos laminados en caliente para estructuras está recogida en UNE-EN 10025. Esa norma define los grados habituales de obra y las subclases que se diferencian por la energía absorbida en el ensayo de impacto a una temperatura dada.
La comprobación de composición se resuelve con un análisis químico de metales sobre una muestra del propio producto. Lo que interesa no es solo el carbono, sino el conjunto de aleantes que determinan el carbono equivalente, porque de él depende la soldabilidad y la necesidad de precalentar antes de soldar en obra.
Propiedades mecánicas, límite elástico y tenacidad

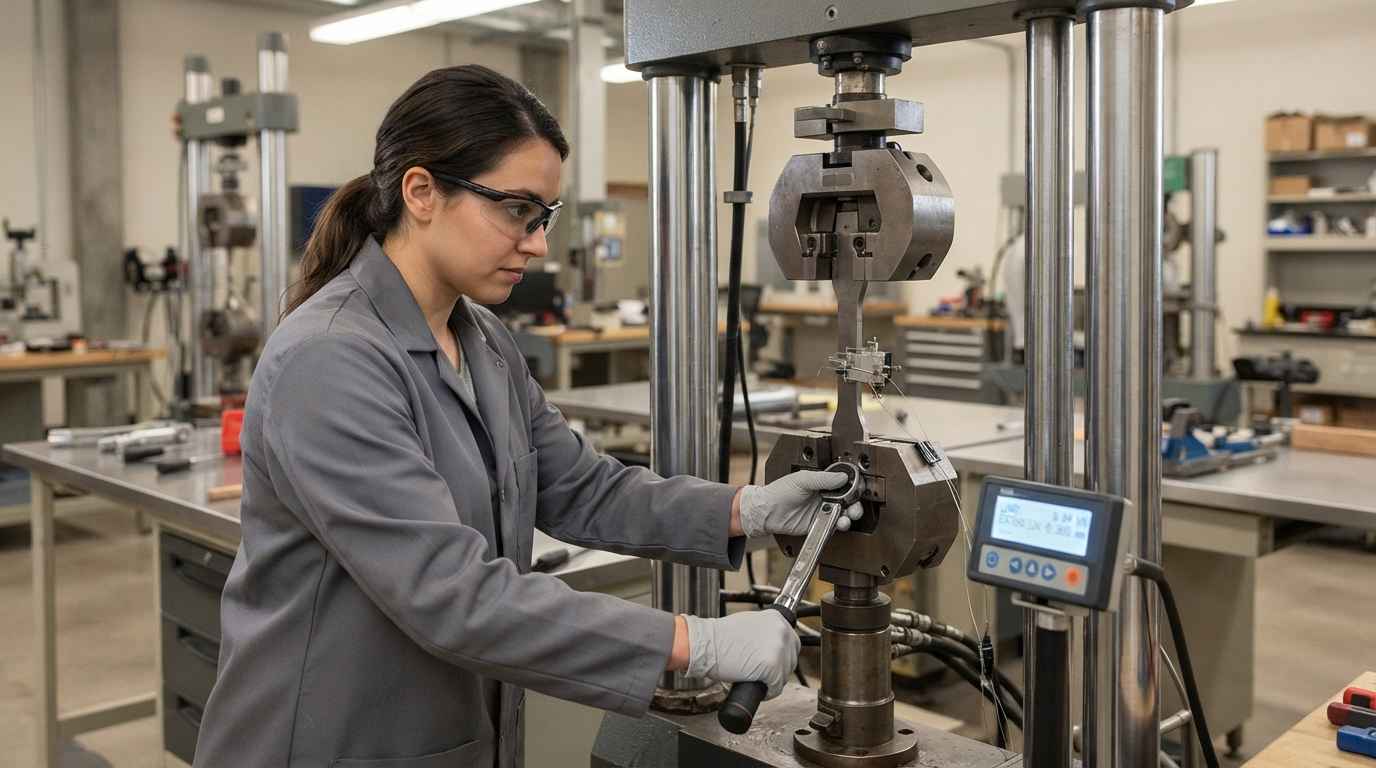

Las propiedades mecánicas de un acero estructural se verifican con un ensayo de tracción que da el límite elástico, la resistencia a rotura y el alargamiento, ejecutado según ISO 6892-1 a temperatura ambiente. Son los tres valores que el cálculo ha dado por buenos y los que definen si la sección proyectada tiene el margen que se le atribuye.
La tenacidad se comprueba aparte, con ensayos de impacto sobre probeta entallada a la temperatura de servicio prevista. Es el dato que distingue las subclases de un mismo grado y el que importa en estructuras expuestas al exterior o en frío, porque un acero que cumple el límite elástico puede comportarse de forma frágil si su tenacidad no corresponde a la subclase especificada.
Por qué el certificado del proveedor no cierra la verificación
El certificado del proveedor documenta la colada de la que salió el producto, no necesariamente la pieza que tienes en obra. Es un documento válido y necesario, pero cubre un lote de fabricación y un momento del proceso, y entre ese momento y el montaje hay transporte, almacenamiento, corte, conformado y soldadura.
Esa distancia entre el documento y la pieza es la que justifica un ensayo de recepción. No se trata de desconfiar del suministrador, sino de cerrar el hueco entre lo que certifica el fabricante del acero y lo que se va a montar, que es responsabilidad de quien ejecuta.
Variación entre coladas y entre lotes de acero
Dos coladas del mismo grado cumplen la norma y aun así no son idénticas, porque la composición se mueve dentro de una banda y las propiedades mecánicas también. Esa variación es legítima y está prevista, pero deja de ser inocua cuando el proyecto trabaja cerca del límite o cuando el procedimiento de soldadura se cualificó con material del extremo favorable de la banda.
El riesgo crece cuando un suministro se completa con material de varios lotes. Un caso que lo ilustra es el análisis de fallos en producción causados por distintos lotes de componentes de acero galvanizado, donde la diferencia entre lotes fue la causa del problema y no el material en sí.

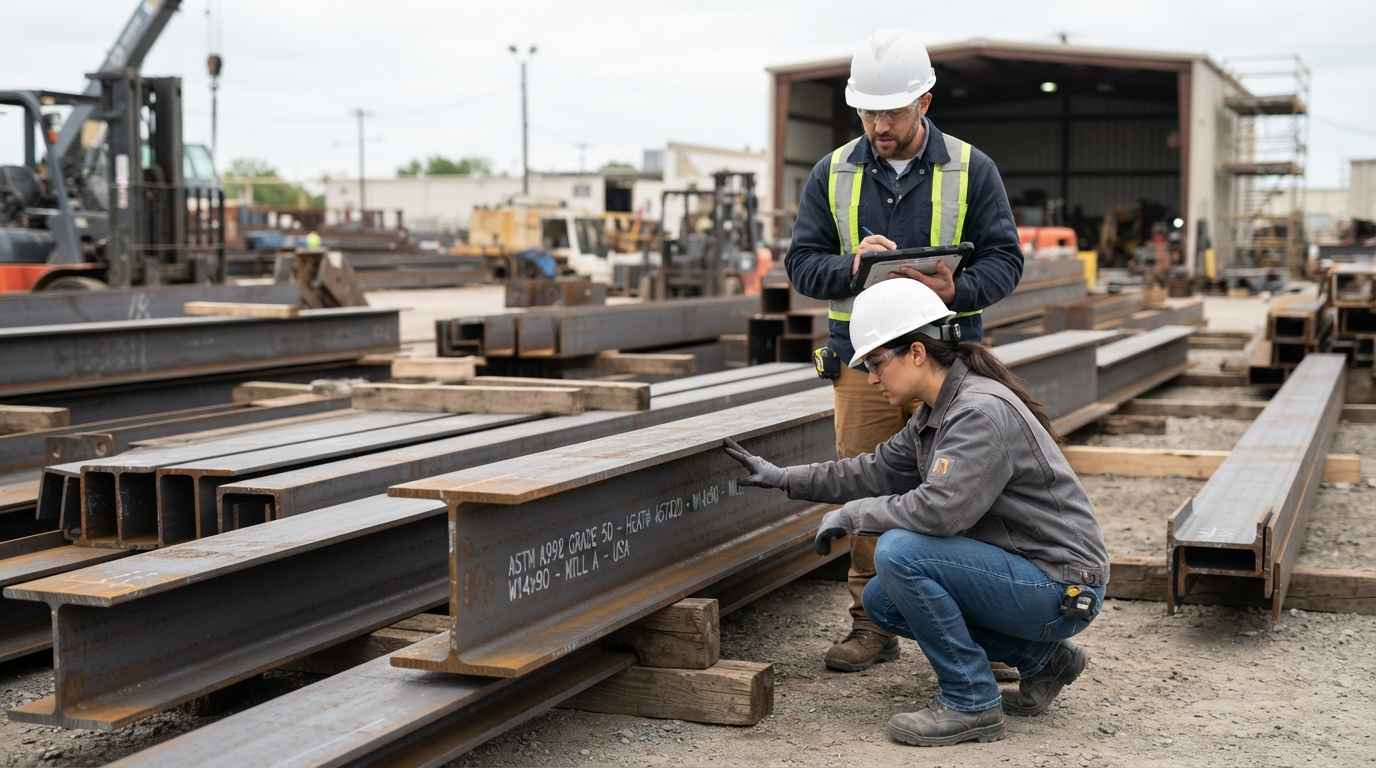

Trazabilidad del material y marcado de los perfiles

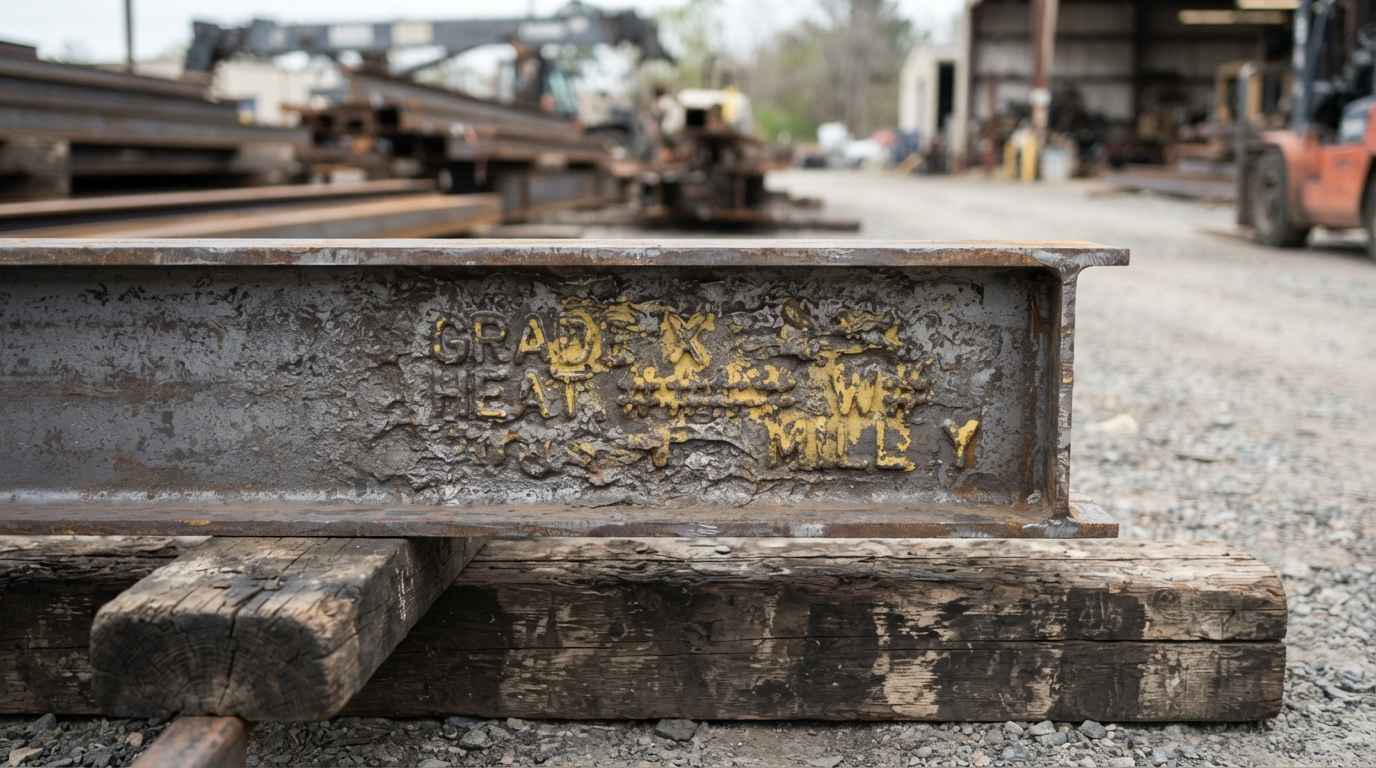

La trazabilidad consiste en poder relacionar cada pieza montada con el certificado de la colada de la que salió, y se sostiene en el marcado del producto y en el registro de obra. Sin ella, un ensayo que detecta una desviación obliga a revisar todo el suministro en lugar de la parte afectada.
Los requisitos de ejecución de estructuras de acero, incluidos los de trazabilidad y los criterios de aceptación de las uniones, están recogidos en UNE-EN 1090, que además define clases de ejecución con exigencias crecientes según las consecuencias de un fallo. Saber en qué clase está la estructura determina cuánto hay que ensayar y con qué alcance.
Cuando el marcado se pierde en el corte o el despiece, la identificación del material se puede reconstruir por análisis, igual que se hace al verificar un tratamiento térmico con ensayos de dureza y metalografía. Es más lento que leer una etiqueta, pero devuelve la trazabilidad perdida y evita descartar material que estaba bien.
Un ensayo sin trazabilidad informa sobre una probeta. Un ensayo con trazabilidad informa sobre un lote, y permite decidir qué parte de la estructura está afectada y qué parte no, que es la decisión que de verdad importa en obra.
Qué cuesta descubrir el problema con la estructura montada
El coste de detectar una desviación del acero cambia por completo según el momento. En recepción se resuelve rechazando o reclasificando el material; con la estructura montada implica apuntalar, reforzar, sustituir piezas o justificar ante la dirección facultativa que lo ejecutado sigue siendo seguro.
A ese coste directo se suma el de plazo. Una estructura parada detiene los oficios que vienen detrás, y la cadena de retrasos suele valer mucho más que la diferencia entre el acero correcto y el servido.
CUÉNTANOS TU CASO
¿Dudas de que el acero servido sea el del proyecto? Envíanos una muestra y la especificación y te proponemos el plan de ensayos de recepción
Ensayos de recepción del acero estructural sobre uniones soldadas
La unión soldada es el punto donde se concentran los fallos de una estructura de acero, porque allí coinciden un material alterado por el calor, una geometría con concentración de tensiones y un proceso que depende del operario. Verificar la unión es tan importante como verificar el perfil.
Ensayos destructivos sobre la unión soldada
Los ensayos destructivos sobre probeta soldada miden lo que la unión resiste de verdad. El ensayo de tracción transversal al cordón comprueba que la unión alcanza la resistencia del material base, el ensayo de doblado revela falta de fusión o fisuras que no se veían, y el ensayo de impacto sobre la zona afectada por el calor comprueba que la soldadura no ha dejado un punto frágil.
Estos ensayos son los que sostienen la cualificación de un procedimiento de soldadura. Se hacen sobre probetas soldadas con los mismos parámetros, el mismo material de aporte y la misma posición que se van a usar en obra, y el resultado es lo que autoriza a soldar así en la estructura real.
El análisis y mejora de soldaduras va un paso más allá cuando el problema ya ha aparecido, porque busca por qué el cordón no cumple y qué parámetro hay que cambiar. Es la diferencia entre rechazar una unión y corregir el procedimiento que la produjo.
Ensayos no destructivos de la soldadura antes del montaje
Los ensayos no destructivos permiten revisar el cordón sin dañarlo, y son los únicos aplicables al cien por cien de las uniones. La inspección visual detecta geometría incorrecta, mordeduras y falta de material; los líquidos penetrantes y las partículas magnéticas revelan fisuras que afloran a la superficie; los ultrasonidos y la radiografía encuentran faltas de fusión, poros y escorias en el interior del cordón.
Saber qué defecto se está buscando es la mitad del trabajo, y ahí ayuda conocer el catálogo de defectos de soldadura y cómo detectar porosidad, falta de fusión y fisuras. Un ensayo no destructivo mal elegido puede dar por buena una unión con el defecto que no estaba mirando.
Metalografía de la zona afectada por el calor
La metalografía muestra qué le ha hecho el ciclo térmico de la soldadura al acero en los milímetros adyacentes al cordón. Esa zona cambia de microestructura, puede endurecerse en exceso si el enfriamiento ha sido rápido y es donde se inician muchas fisuras que después se atribuyen al cordón.
Un ensayo metalográfico sobre una sección transversal de la unión revela el ancho de la zona afectada, el tamaño de grano y la presencia de estructuras frágiles, y se completa con un barrido de dureza que cuantifica el endurecimiento local. Juntos indican si el aporte térmico y el precalentamiento fueron los adecuados.
La homologación de aceros poco documentados se apoya en este mismo tipo de evidencia. En la ingeniería inversa y homologación de aceros especiales, caracterizar el material y su respuesta al proceso fue lo que permitió usarlo con criterio en lugar de descartarlo por falta de papeles.
| Qué se verifica | Ensayo | Referencia | Qué decide |
|---|---|---|---|
| Grado del acero | Análisis químico y designación | UNE-EN 10025 | Si el material es el especificado |
| Resistencia | Tracción a temperatura ambiente | ISO 6892-1 | Si se alcanza el límite elástico de cálculo |
| Tenacidad | Impacto sobre probeta entallada | Subclase del grado | Si el acero vale para la temperatura de servicio |
| Soldabilidad | Carbono equivalente y cualificación | Cálculo sobre la composición | Si hace falta precalentar |
| Sanidad de la unión | Visual, penetrantes, ultrasonidos | UNE-EN 1090 para la aceptación | Si el cordón se acepta o se repara |
| Zona afectada por el calor | Metalografía y barrido de dureza | Examen representativo | Si el aporte térmico fue correcto |
| Protección | Espesor y adherencia del recubrimiento | Medida sobre pieza conformada | Si la durabilidad prevista se sostiene |
Protección frente a la corrosión y durabilidad en obra
La protección frente a la corrosión decide cuánto durará la estructura sin mantenimiento, y es la parte de la verificación que más se despacha con una inspección visual. Un recubrimiento con el espesor correcto en la chapa plana puede quedarse corto en aristas, cantos de corte y zonas de solape, que es justo donde empieza el deterioro.
Medir el recubrimiento sobre la pieza acabada, y no sobre una muestra de referencia, es lo que convierte el dato en una previsión de durabilidad fiable. La evaluación y protección frente a la corrosión aporta además el criterio sobre qué sistema conviene según la categoría de ambiente del emplazamiento.

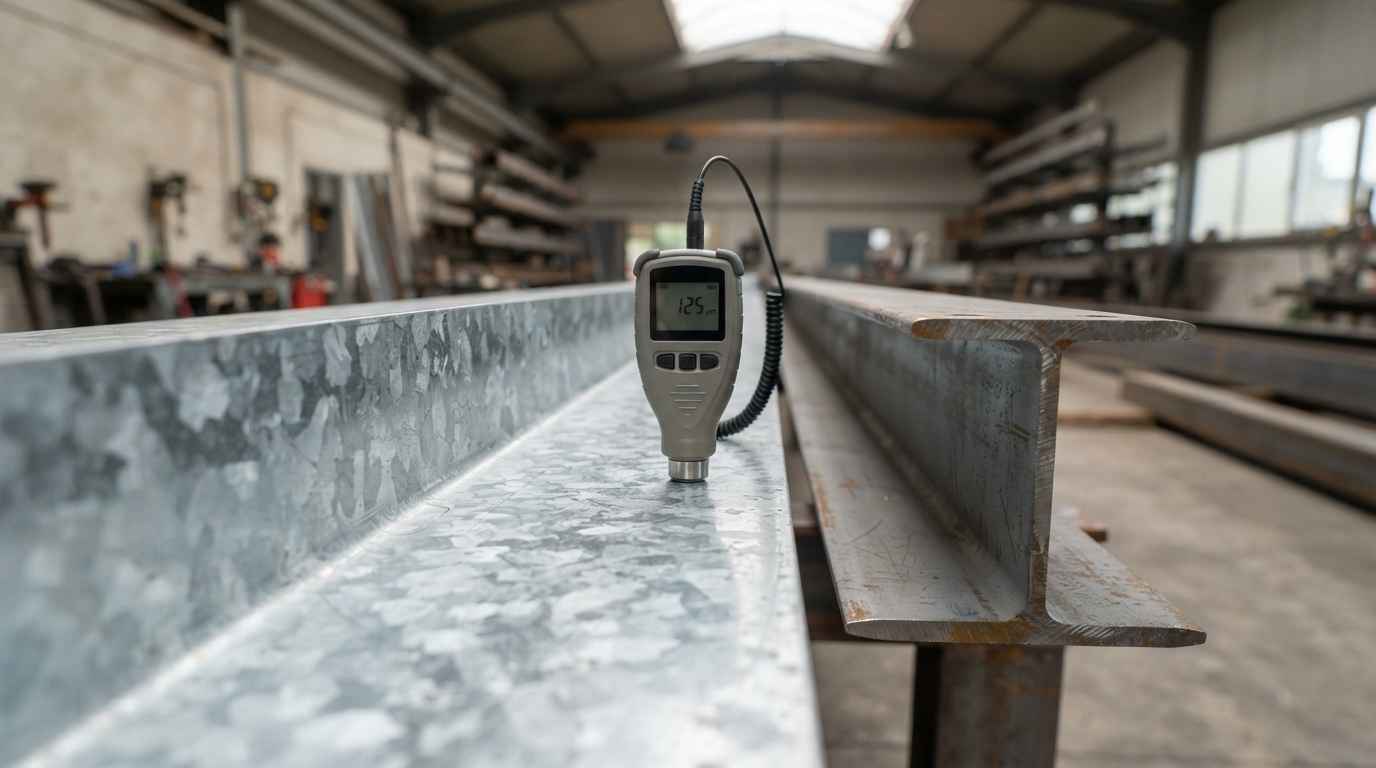

Espesor y adherencia del galvanizado
En un acero galvanizado en caliente, el espesor del recubrimiento es proporcional a la masa de zinc depositada y determina de forma directa los años de protección. Se mide en varios puntos de la pieza, porque el baño deposita más zinc en unas zonas que en otras y el valor mínimo local es el que manda.
La adherencia importa tanto como el espesor. Un galvanizado grueso que se desprende en el conformado o en el transporte deja el acero expuesto en el punto peor, y su comprobación se hace por ensayos de adherencia y por examen de la sección del recubrimiento, que muestra las capas de aleación hierro-zinc formadas en el baño.
Cuando el acero lleva recubrimiento y además se suelda en obra, hay que prever la reparación de la zona quemada. El análisis de galvanizados, anodizados y recubrimientos permite comprobar que el sistema de reparación aplicado alcanza una protección equivalente a la original y no solo un acabado parecido.
Compatibilidad del sistema de pintura con el acero
Un sistema de pintura funciona si la preparación superficial, la imprimación y las capas de acabado son compatibles entre sí y con el sustrato. El fallo más frecuente no está en el producto sino en la preparación, porque un grado de limpieza insuficiente o restos de sales en la superficie hacen que la pintura pierda adherencia en pocos meses.
La comprobación combina medida de espesor en seco, ensayo de adherencia y, cuando hace falta anticipar el comportamiento, ensayos de envejecimiento acelerado en cámara que comparan sistemas entre sí. Esos ensayos no predicen años exactos, pero sí ordenan alternativas y descartan las que fallan antes.
La durabilidad de una estructura de acero no la fija el espesor nominal del recubrimiento, sino el espesor real en su punto más desfavorable y la adherencia que mantiene después del conformado, el transporte y la soldadura en obra.
Comprobar el acero antes del montaje cuesta menos que corregirlo después
Los ensayos de recepción del acero estructural convierten un suministro documentado en un suministro verificado, y la diferencia entre ambos se nota cuando algo no cuadra. Confirmar el grado y las propiedades mecánicas, validar las uniones soldadas con ensayos destructivos y no destructivos, y medir la protección sobre la pieza real son cuatro comprobaciones que se resuelven en días y cubren los riesgos que de verdad afectan a una estructura.
Si tienes un suministro de acero pendiente de recepción, una estructura con uniones que no superan la inspección o un recubrimiento que no sabes si alcanza la durabilidad prevista, reúne la especificación del proyecto, los certificados del material y una muestra representativa, y envíanoslos. Te devolvemos el plan de ensayos, los resultados medidos y el criterio de aceptación aplicado para que la decisión quede documentada.
Preguntas frecuentes
¿Qué incluyen los ensayos de recepción del acero estructural?
Los ensayos de recepción del acero estructural incluyen la verificación del grado por análisis químico, el ensayo de tracción para el límite elástico y la resistencia, el ensayo de impacto para la tenacidad a la temperatura de servicio y la comprobación del recubrimiento de protección. Cuando hay uniones soldadas se añaden los ensayos de la soldadura, destructivos sobre probeta para cualificar el procedimiento y no destructivos sobre los cordones de la estructura. El alcance se ajusta a la clase de ejecución y a las consecuencias de un fallo en cada elemento.
¿Por qué repetir ensayos de recepción del acero estructural si el proveedor entrega certificado?
Porque el certificado documenta la colada de origen y no la pieza concreta que se va a montar. Entre la colada y el montaje hay corte, conformado, soldadura y recubrimiento, y cada uno de esos pasos puede alterar las propiedades en la zona que importa. Un ensayo de recepción cierra ese hueco y, además, deja documentado qué se comprobó sobre el material realmente montado, que es lo que se pide cuando hay que justificar la ejecución ante la dirección facultativa o ante una reclamación.
¿Qué factores determinan el coste de verificar un acero estructural?
El coste depende del número de ensayos, de si hay que preparar probetas a partir de perfiles y de si la estructura exige comprobar uniones soldadas. Un control de grado y propiedades sobre un lote es económico y rápido; cualificar procedimientos de soldadura y aplicar ensayos no destructivos a un porcentaje alto de cordones multiplica el alcance. Influye también la clase de ejecución, que fija cuánto hay que inspeccionar, y el acceso a las piezas si la verificación llega cuando la estructura ya está montada. Los ensayos a materiales metálicos y aleaciones cubren la parte de caracterización del material.
¿Qué riesgo asumes si montas la estructura sin comprobar el acero?
El riesgo es que el margen de seguridad del cálculo no exista en la estructura real, y que no haya forma de saberlo hasta que aparezca una deformación, una fisura en una unión o una corrosión prematura. A partir de ahí la corrección implica apuntalar, reforzar o sustituir elementos en carga, con la obra parada y los oficios siguientes detenidos. El coste de esa situación supera con holgura el de un plan de ensayos de recepción, y el coste documental de demostrar a posteriori que lo montado cumple es aún mayor.
¿Cuánto tarda la verificación y qué debes enviar?
La caracterización de un acero se resuelve habitualmente entre una y cuatro semanas según el número de ensayos, con modalidad urgente en 24 a 72 horas cuando hay un suministro bloqueado o una obra parada. Envía una muestra representativa del perfil o la chapa, sin decapar ni limpiar la superficie si el recubrimiento es parte de lo que hay que comprobar, junto con la especificación del proyecto, el grado requerido, la temperatura mínima de servicio y los certificados del material. Si hay uniones soldadas, indica el procedimiento y el material de aporte usados para poder reproducir las probetas.
