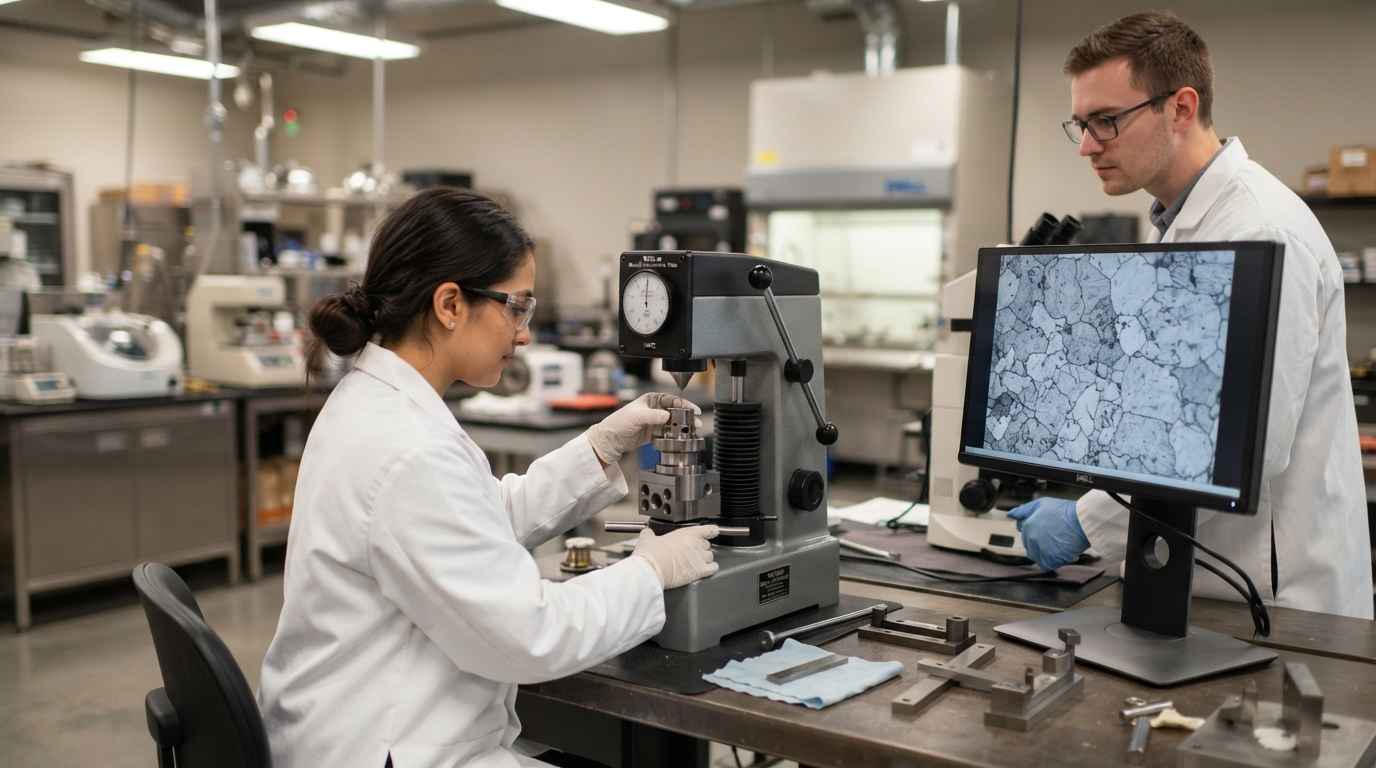

Verificar un tratamiento térmico consiste en confirmar, mediante ensayos de dureza y análisis metalográfico, que la pieza ha alcanzado la dureza y la microestructura que el proceso (temple, revenido, recocido o cementación) debía producir. La dureza mide el resultado mecánico y la metalografía explica por qué se ha obtenido, de modo que las dos técnicas juntas dan un veredicto fiable.
Un tratamiento térmico modifica la estructura interna del metal para ajustar su dureza, su resistencia o su tenacidad, pero el proceso no deja una marca visible a simple vista. Comprobar que ha salido bien exige medir la propiedad que buscabas y observar la estructura que la produce. Ese doble control es la base del análisis de tratamientos térmicos de metales, y evita que una pieza mal tratada llegue al montaje o al cliente.
La verificación cobra sentido dentro del trabajo de un laboratorio de ensayo y caracterización de materiales, donde la dureza y la metalografía se contrastan contra la especificación del tratamiento. Cuando el resultado no cuadra, esas mismas técnicas señalan si el fallo estuvo en la temperatura, en el tiempo o en el enfriamiento.
Qué significa verificar un tratamiento térmico
Verificar un tratamiento térmico es comprobar que la pieza cumple, a la vez, un valor de dureza y una microestructura coherentes con el tratamiento especificado. No basta con una de las dos cosas: una dureza correcta con una microestructura anómala, o viceversa, indica que el proceso no se ha desarrollado como debía y que la pieza puede fallar en servicio aunque el número de dureza Por eso la conformidad de un tratamiento térmico se apoya en dos lecturas independientes que deben contar la misma historia; cuando una contradice a la otra, la contradicción es en sí misma el hallazgo más valioso, porque acota dónde buscar el error.
Un tratamiento térmico solo se da por bueno cuando la dureza medida y la microestructura observada coinciden con lo que el proceso especificado debía producir; una sola de las dos evidencias no es suficiente.
Verificar un tratamiento térmico, qué se comprueba exactamente
La verificación se apoya en tres evidencias: la dureza (el valor mecánico que el tratamiento buscaba), la microestructura (la fase o mezcla de fases que explica esa dureza) y, cuando aplica, el perfil de dureza en profundidad (para tratamientos superficiales como la cementación o el temple por inducción). Cada una responde a una pregunta distinta y las tres se contrastan contra la especificación de la pieza.
El punto de partida siempre es la especificación del tratamiento. Sin saber qué dureza y qué microestructura se esperaban, ningún ensayo puede declararse conforme o no conforme, porque la verificación es una comparación contra un criterio definido de antemano. Por eso el primer paso es recuperar el proceso previsto (tipo de tratamiento, material base y valores objetivo) Esa especificación suele venir de una norma de producto, de un plano con requisitos de dureza y de capa, o de la ficha del proceso del tratante. Cuando no existe un documento de referencia, el criterio se reconstruye a partir del material y del tratamiento declarado, y esa hipótesis se deja por escrito en el informe para que el veredicto sea trazable y discutible.
Por qué un tratamiento térmico puede salir mal
Un tratamiento térmico falla cuando alguno de sus tres parámetros críticos (temperatura, tiempo y velocidad de enfriamiento) se desvía de la receta. Un temple con enfriamiento insuficiente no forma la martensita esperada y deja la pieza blanda; un revenido a temperatura excesiva ablanda de más; un calentamiento desigual produce durezas dispares en la misma pieza. Cada desviación deja una firma reconocible en la dureza y en la microestructura.
Las causas prácticas son variadas: hornos descalibrados, cargas mal distribuidas, baños de temple contaminados o agotados, o piezas con una composición distinta a la prevista. Muchos fallos que aparecen luego como rotura prematura tienen su origen aquí, como muestran los análisis de fallos en piezas metálicas de montaje industrial, donde el tratamiento térmico incorrecto A esas causas se suman errores de manipulación difíciles de detectar a posteriori, como una identificación de material equivocada que lleva a aplicar la curva de temple de otro acero, o un revenido omitido que deja la pieza dura pero frágil. Ambos producen un componente que supera una inspección visual y, sin embargo, falla en las primeras horas de servicio.
El ensayo de dureza como primera verificación
El ensayo de dureza es la primera comprobación porque es rápido, cuantitativo y se correlaciona directamente con el resultado del tratamiento. Un valor de dureza dentro del rango especificado es una señal fuerte de que el proceso ha funcionado; un valor fuera de rango es Ese cribado por dureza ordena el trabajo: si el valor cae dentro del rango, la metalografía confirma la causa; si queda fuera, orienta directamente hacia la fase del proceso que conviene revisar y evita ensayos innecesarios sobre piezas que ya se sabe que no cumplen.
Qué revela la dureza sobre el tratamiento térmico
La dureza mide la resistencia del material a la deformación permanente, y en un metal tratado térmicamente esa resistencia depende directamente de la microestructura formada. Los métodos habituales (Rockwell según ISO 6508, Vickers según ISO 6507 y Brinell para materiales más blandos o heterogéneos) se eligen según la dureza esperada, el tamaño de la pieza y la finura del detalle que necesitas medir.
Rockwell es el método más rápido para un control de conformidad global, mientras que Vickers, por su huella pequeña y su carga ajustable, permite medir zonas concretas y trazar perfiles. La elección del método no es un detalle menor: medir con la escala equivocada o sobre una superficie mal preparada introduce errores que pueden Conviene además recordar que las escalas de dureza no son intercambiables sin criterio: convertir un valor Rockwell a Vickers mediante tablas es solo orientativo, y el control riguroso mide en la escala que fija la especificación. La superficie donde se realiza la indentación debe estar plana, limpia y libre de descarburación, porque una capa superficial alterada desvía el valor hacia abajo y puede simular un defecto donde no lo hay.
La dureza es la evidencia más rápida de un tratamiento térmico, pero solo indica el resultado; para saber por qué la pieza tiene esa dureza hace falta observar la microestructura que la produce.
Perfil de dureza y profundidad de capa

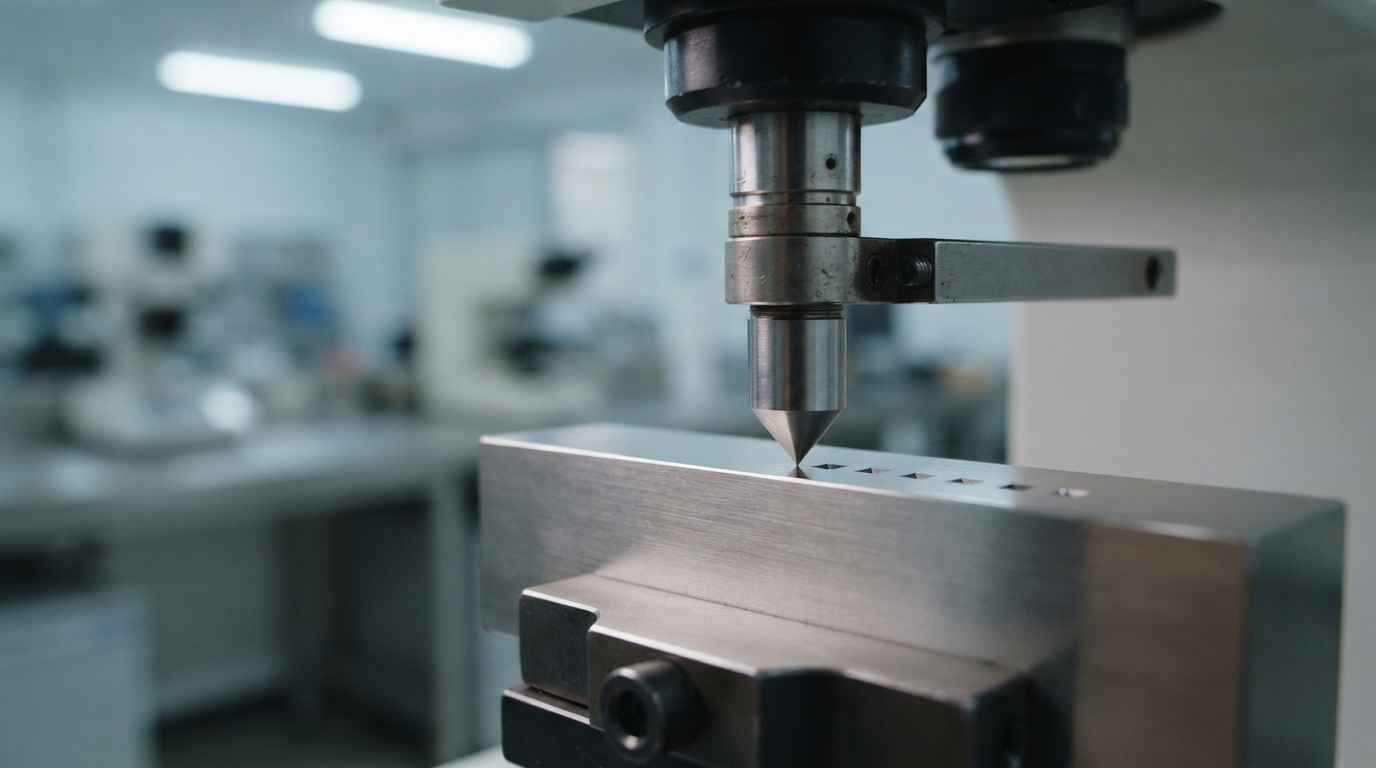

En los tratamientos superficiales (cementación, nitruración o temple por inducción) no basta con una dureza superficial: hay que verificar la profundidad de capa endurecida. Se traza un perfil de microdureza Vickers desde la superficie hacia el núcleo, y la profundidad a la que la dureza cae hasta un valor límite define la capa efectiva, que debe coincidir con la especificada.
Ese perfil distingue un buen tratamiento superficial de uno insuficiente o excesivo. Una capa demasiado fina deja la pieza expuesta al desgaste; una capa demasiado profunda o un núcleo mal templado comprometen la tenacidad. La medición del perfil de dureza es, en estos casos, la verificación que de verdad importa, La profundidad de capa se define siempre contra un valor de dureza límite acordado, es decir, la profundidad a la que la dureza cae hasta un umbral fijado de antemano, y ese umbral debe establecerse antes de medir para que los resultados sean comparables entre lotes. Un perfil bien trazado revela también transiciones bruscas o irregulares que delatan un calentamiento por inducción mal ajustado o un baño de cementación heterogéneo.
La metalografía como confirmación de la microestructura
La metalografía confirma la causa del resultado de dureza: observa al microscopio la microestructura del metal y determina si las fases presentes son las que el tratamiento debía producir. Es la técnica que convierte un número de dureza en un diagnóstico, porque muestra directamente si la pieza tiene A diferencia de la dureza, que resume el estado en un número, la metalografía muestra el material tal como quedó tras el proceso, y esa imagen permite juzgar no solo si el tratamiento fue correcto, sino cómo de correcto y con qué margen frente al límite de aceptación.
Qué microestructura revela el análisis metalográfico
El ensayo metalográfico identifica las fases y constituyentes del acero tras el tratamiento: martensita en un temple correcto, martensita revenida tras el revenido, perlita y ferrita en un recocido, o estructuras mixtas cuando el enfriamiento no ha sido el adecuado. Cada una tiene un aspecto característico que un metalógrafo reconoce y El metalógrafo no solo identifica la fase dominante, sino que valora su proporción, su finura y su distribución, porque una martensita gruesa por sobrecalentamiento o una fracción elevada de austenita retenida cambian el comportamiento de la pieza aunque la fase principal sea la correcta. Esa lectura, a la vez cualitativa y cuantitativa, separa un temple realmente correcto de otro que solo lo parece.
La microestructura revela además defectos que la dureza por sí sola no detecta: descarburación superficial, tamaño de grano excesivo por sobrecalentamiento, bandeado, o presencia de austenita retenida. Estas anomalías explican fallos que de otro modo parecerían inexplicables, y son el tipo de hallazgo que conecta con las patologías en materiales y cómo se detectan.
Preparación de la probeta y ataque químico

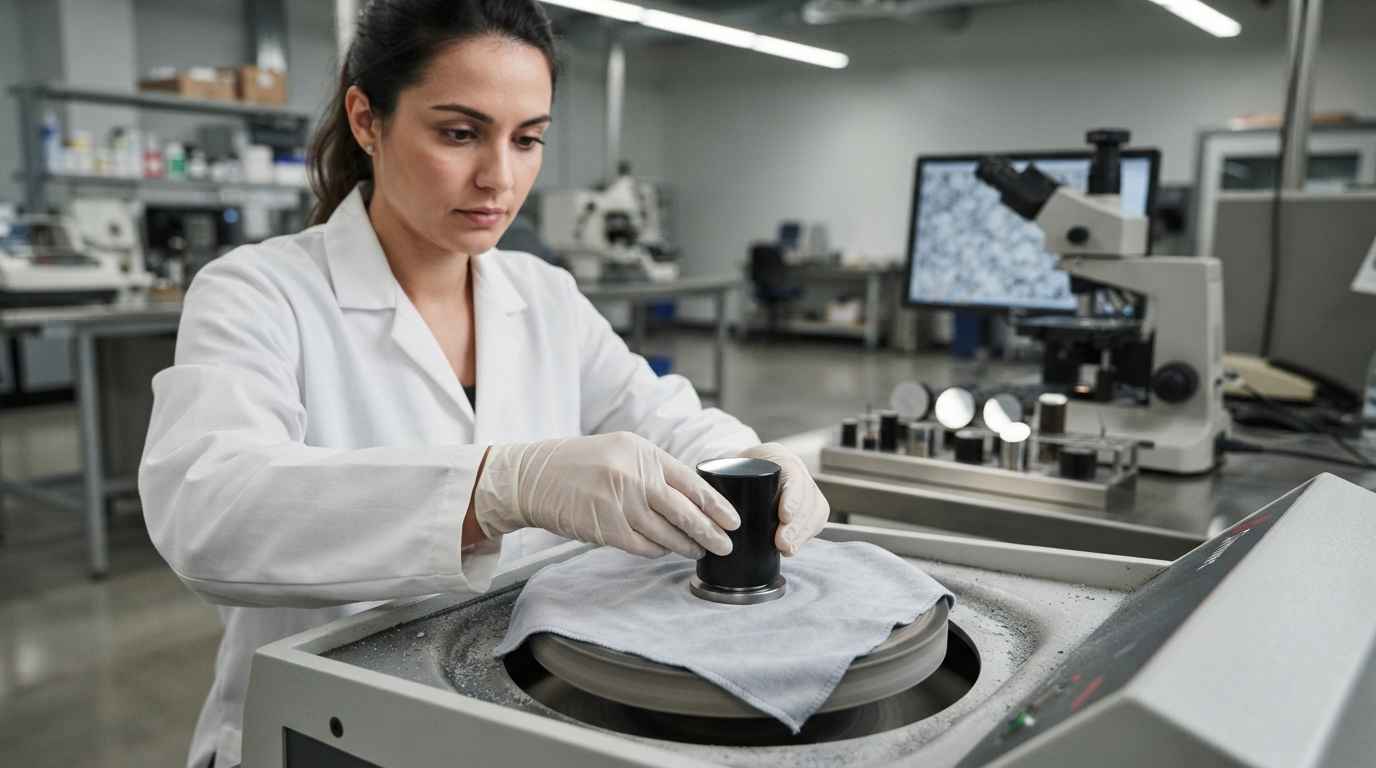

La fiabilidad de la metalografía depende de la preparación de la probeta, normalizada en guías como ASTM E3. La secuencia (corte sin alterar la estructura por calor, embutición, desbaste, pulido a espejo y ataque químico con un reactivo como el nital) revela los límites de grano y las fases sin introducir artefactos. Una preparación descuidada puede ocultar o inventar estructuras y llevar a un diagnóstico equivocado.
El ataque químico es el paso que hace visible la microestructura, y su elección depende del material y de lo que se quiera resaltar. Las técnicas de observación se apoyan además en la microscopía óptica y electrónica, como se detalla en las técnicas de microscopía para la caracterización de materiales, que amplían el detalle cuando la óptica convencional no basta.
| Aspecto | Ensayo de dureza | Análisis metalográfico |
|---|---|---|
| Qué mide | Resultado mecánico (dureza) | Causa (microestructura y fases) |
| Pregunta que responde | ¿Ha alcanzado la pieza la dureza objetivo? | ¿Por qué tiene esa dureza? |
| Rapidez | Rápido, cuantitativo | Más lento, requiere preparación |
| Detecta | Conformidad del valor | Descarburación, grano, fases anómalas |
| Carácter | Ensayo casi no destructivo | Ensayo destructivo (probeta) |
¿Tienes una pieza tratada térmicamente que no rinde como debería? Envíanos la pieza y su especificación de tratamiento y te decimos con dureza y metalografía si el proceso se ejecutó bien.
Cómo se combinan dureza y metalografía para un veredicto
El veredicto sobre un tratamiento térmico surge de cruzar las dos evidencias: la dureza medida y la microestructura observada deben ser coherentes entre sí y con la especificación. Cuando ambas coinciden, el tratamiento se declara conforme; cuando divergen, la combinación de las dos técnicas revela exactamente Ese cruce convierte la verificación en un diagnóstico y no en un simple aprobado o suspenso: identifica si el problema estuvo en la temperatura de austenización, en el medio de temple o en el revenido, que es justo la información que el tratante necesita para corregir el proceso.
Correlación dureza-microestructura y criterios de aceptación
Cada microestructura tiene asociado un rango de dureza esperable, y esa correlación es la clave de la verificación. Una martensita bien formada corresponde a una dureza alta; si la dureza es alta pero la estructura no es martensítica, o si la estructura es correcta pero la dureza queda baja, hay una incoherencia que obliga a revisar el proceso o la medición. Los criterios de aceptación (rango de dureza, fases admisibles, profundidad de capa) se fijan antes de ensayar Un ejemplo habitual es una pieza cementada que da una dureza superficial correcta pero cuya metalografía muestra una capa efectiva más fina de lo especificado: el valor puntual engaña, y solo el cruce de las dos evidencias detecta la no conformidad antes de que la pieza se desgaste prematuramente en servicio.
Cuando la correspondencia entre una norma y el criterio no está clara, es preferible describir la técnica y el umbral sin forzar un número de norma que no aplique. Lo que sostiene el veredicto no es la cita normativa, sino la coherencia entre lo que se midió y lo que se observó, documentada de forma que otro laboratorio pueda reproducirla.
Casos de no conformidad y decisiones
Una no conformidad no siempre significa desechar la pieza. Un temple insuficiente puede corregirse a veces con un retratamiento; un revenido a temperatura equivocada, según el caso, admite ajuste; una descarburación profunda o un grano excesivamente crecido, en cambio, suelen ser irreversibles y obligan al rechazo. El análisis combinado indica no solo que la pieza no cumple, Documentar ese margen es tan importante como el propio veredicto, porque una pieza recuperable mediante retratamiento tiene un coste muy distinto al de un lote que hay que rechazar y reponer. El informe debe dejar claro qué se midió, con qué criterio y qué decisión habilita cada resultado, de modo que producción y calidad puedan actuar sin repetir el análisis.
Ese diagnóstico es el que aporta valor real, porque orienta la decisión industrial. Un caso de análisis de fallos en bisagras metálicas ilustra cómo la dureza y la metalografía, leídas juntas, distinguen un problema de tratamiento de uno de diseño o de material, algo que ninguna de las dos técnicas resolvería por separado.
Dos técnicas que se confirman la una a la otra
Verificar un tratamiento térmico no es elegir entre dureza y metalografía, sino usarlas juntas: la dureza da el resultado rápido y cuantitativo, la metalografía explica la causa y detecta lo que la dureza no ve. Cuando ambas coinciden con la especificación, el tratamiento está confirmado con solidez; cuando divergen, la combinación señala si el fallo estuvo en la temperatura, el tiempo o el enfriamiento. Esa trazabilidad es lo que convierte una sospecha en un diagnóstico defendible ante una auditoría, una homologación o una reclamación.
Si tienes dudas sobre un lote tratado térmicamente o una pieza que ha fallado en servicio, reúne la pieza, su especificación de tratamiento y el material base, y envíanoslos: te devolvemos la dureza, la microestructura y un veredicto claro de conformidad con el porqué detrás de cada resultado.
Preguntas frecuentes
¿Cómo se verifica un tratamiento térmico?
Un tratamiento térmico se verifica midiendo la dureza de la pieza y observando su microestructura al microscopio, y comprobando que ambas coinciden con lo que el proceso especificado debía producir. La dureza confirma el resultado mecánico y la metalografía confirma la microestructura que lo explica; solo cuando las dos evidencias son coherentes entre sí y con la especificación se da el tratamiento por conforme.
¿Por qué no basta con el ensayo de dureza?
La dureza indica el resultado pero no su causa, y una pieza puede dar un valor aceptable con una microestructura anómala que la hará fallar en servicio. La metalografía detecta descarburación, austenita retenida, grano excesivo o fases incorrectas que la dureza por sí sola no revela. Por eso la verificación fiable combina las dos técnicas en lugar de confiar en un único número.
¿Qué microestructura debe tener una pieza bien templada?
Una pieza correctamente templada presenta una microestructura martensítica, y tras el revenido, martensita revenida, ambas asociadas a un rango de dureza característico. Si el análisis metalográfico encuentra perlita, ferrita libre o estructuras mixtas donde debería haber martensita, el temple ha sido insuficiente, normalmente por un enfriamiento demasiado lento o una temperatura de austenización inadecuada.
¿El ensayo destruye la pieza?
El ensayo de dureza es prácticamente no destructivo y deja solo una pequeña huella, mientras que la metalografía sí es destructiva porque requiere cortar y preparar una probeta. Por eso, cuando la pieza es única o valiosa, la verificación se planifica sobre una pieza testigo del mismo lote o sobre una zona no funcional, de modo que el resultado sea representativo sin inutilizar el componente.
¿Cuánto tarda verificar un tratamiento térmico?
El ensayo de dureza se resuelve en horas, mientras que el análisis metalográfico completo, con preparación de probeta y observación, suele necesitar entre uno y varios días según el número de piezas y el detalle requerido. Para decisiones urgentes se puede priorizar la dureza y el examen microestructural básico y reservar el estudio en profundidad para los casos que lo necesiten. Solicita una valoración para ajustar el plazo a tu caso.
