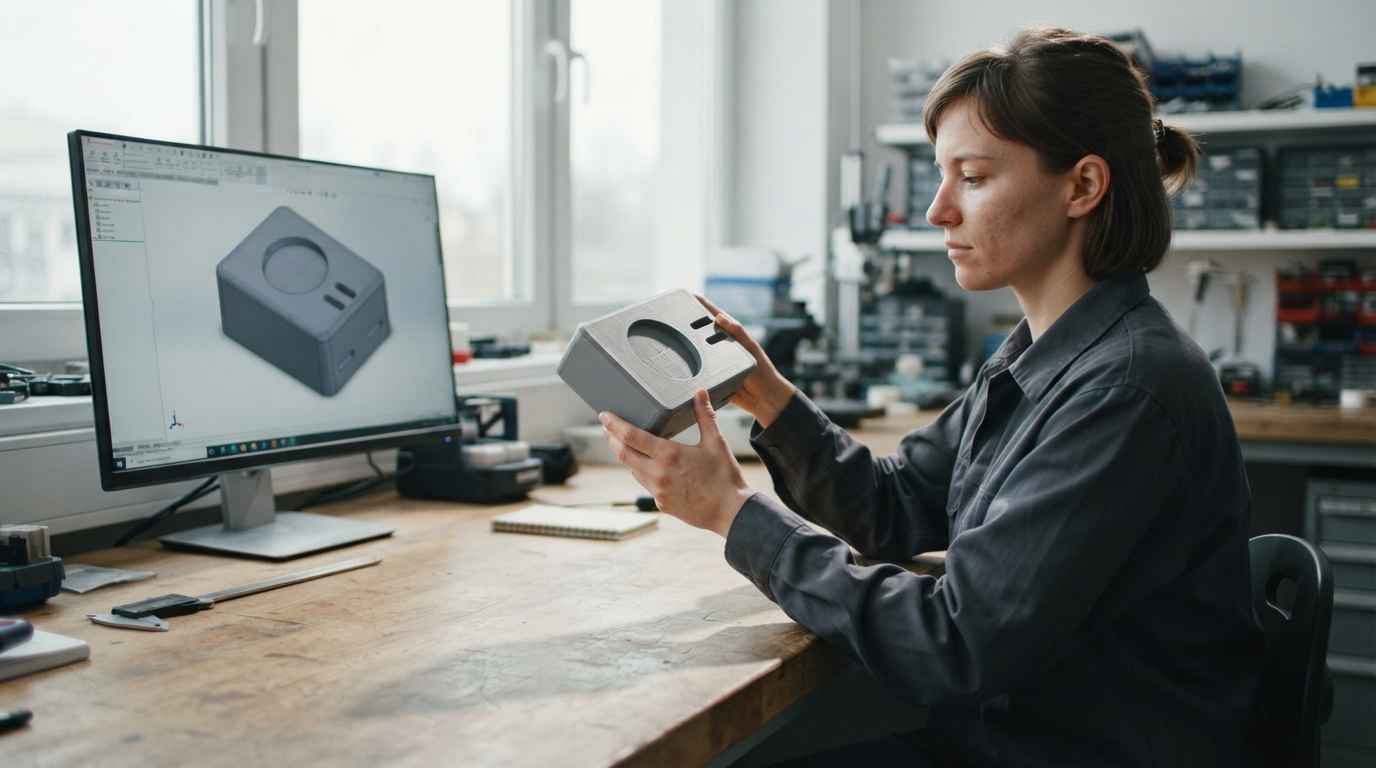

Un prototipo de baja fidelidad es una representación física de un producto que reproduce su geometría y su disposición interna, pero no su material ni su proceso de fabricación. Contesta preguntas de forma, encaje y uso, y no contesta ninguna pregunta sobre resistencia, vida en servicio o estanqueidad.

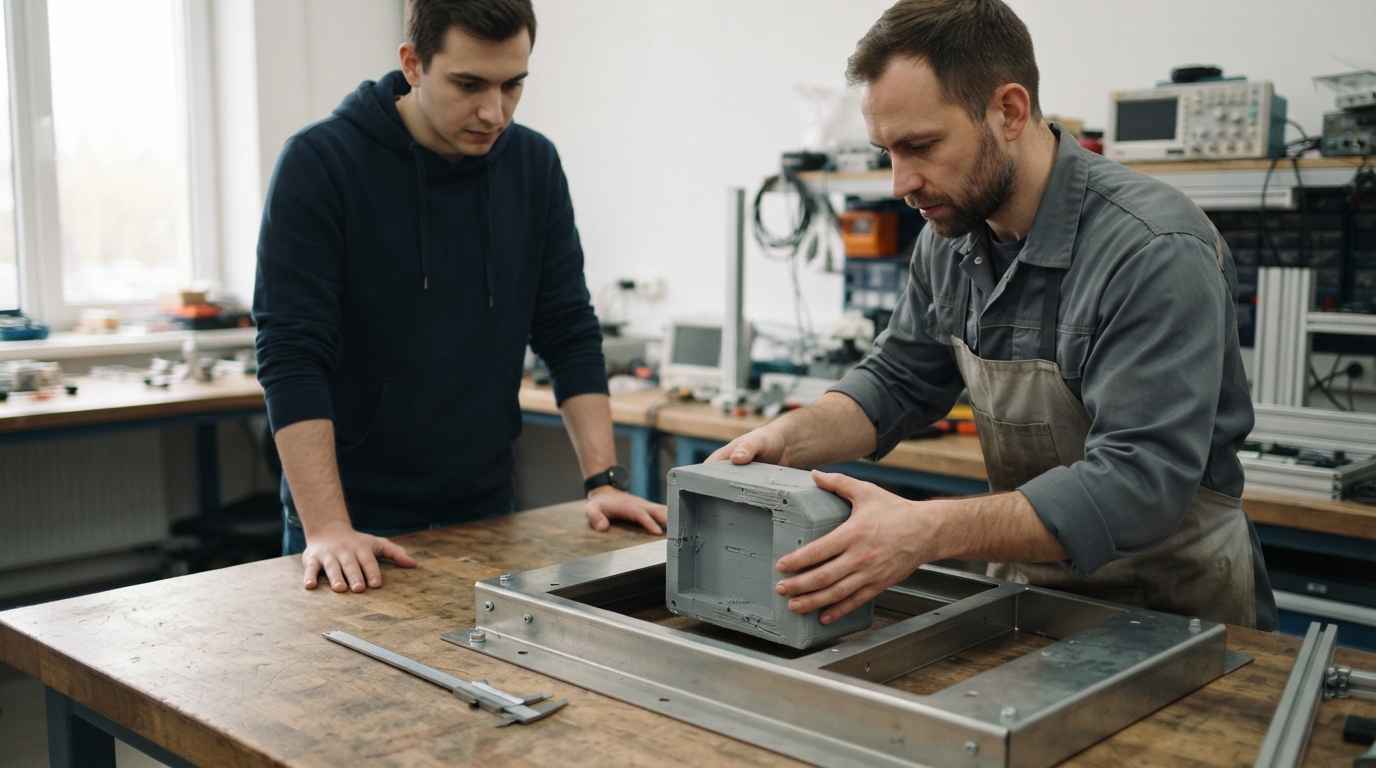

El problema no aparece cuando la pieza sale mal, aparece cuando sale bien. Un volumen impreso con la geometría del producto definitivo encaja en el hueco previsto y se puede apretar con los dedos, así que invita a conclusiones que están fuera de su alcance. El prototipo mínimo viable y el resto de niveles de prototipado y fabricación de prototipos existen porque cada pregunta pide una pieza distinta.
Asignar cada pregunta a un nivel de fidelidad es una decisión de desarrollo de producto, no un detalle de taller. Cuando la asignación se hace mal, el error no se ve en el prototipo, se ve meses después, con el molde ya mecanizado y la pieza real comportándose de otra manera.
PROTOTIPO MÍNIMO VIABLE
¿Has aprobado una geometría sobre una maqueta y el proceso real la ha desmentido? Conoce nuestro prototipo mínimo viable
Qué es un prototipo de baja fidelidad y qué parte de la pieza es representativa
Un prototipo de baja fidelidad es representativo en geometría y no lo es en material, en proceso ni en acabado. Esa asimetría define su utilidad, porque una maqueta que mide lo que medirá la pieza final responde a todo lo que depende de dimensiones y a nada de lo que depende de la microestructura.
La fidelidad no es una sola escala. Una pieza puede llevar la geometría exacta del plano, estar fabricada en una resina que no aparece en la lista de materiales y tener la función reducida a un movimiento que empujas a mano. Geometría, material, proceso y función se suben por separado y cada uno cuesta un dinero distinto.
La fidelidad de un prototipo se mide por ejes separados, geometría, material, proceso y función, y un prototipo de baja fidelidad puede ser exacto en el primero y nulo en los tres restantes. Confundir el eje que has subido con el eje del que depende tu decisión es el origen del error.
Geometría fiel y material no representativo en el prototipo de baja fidelidad
La geometría de un prototipo de baja fidelidad es utilizable tal cual siempre que conozcas su tolerancia real, que es la del proceso con el que lo has fabricado y no la del plano. Una pieza impresa por deposición de hilo arrastra una dispersión propia, con contracción distinta en el plano de capa y en la dirección de crecimiento, así que una interferencia de dos décimas puede ser del diseño o del prototipo, y solo la verificación dimensional contra el plano separa las dos cosas.
El material es otra historia. Los valores de tracción de la ficha de un termoplástico se obtienen bajo las condiciones de ensayo de la ISO 527-2, que fija cómo se determinan las propiedades a tracción de plásticos de moldeo y extrusión sobre probetas de geometría especificada, moldeadas o mecanizadas a medida. Esa condición de aplicabilidad invalida el traslado, porque tu prototipo no comparte ni la probeta ni el proceso con el que se generó el número. A eso se suma la anisotropía, ya que una pieza construida por capas tiene planos de debilidad en las interfaces y la dirección en que la rompes decide el resultado antes que el diseño. El número que saques de ahí describe tu impresora, no tu pieza.
Proceso no representativo, qué deja fuera el prototipo de baja fidelidad
El proceso de fabricación es el que convierte la geometría del plano en la geometría que existe, y un prototipo de baja fidelidad salta ese paso. En inyección, el proceso impone espesores mínimos y uniformes, ángulos de desmoldeo, posición de entrada de material, líneas de unión donde el flujo se encuentra y una contracción que no es igual en todas las direcciones. En chapa manda el radio mínimo de plegado y la recuperación elástica. La maqueta te muestra la geometría que quieres, no la que el proceso elegido puede darte.
Aun con esa limitación, la baja fidelidad decide bien cuando la pregunta es de volumen y de relación entre piezas. En un prototipo a escala fabricado para presentar una idea de producto a inversores la pregunta era si la propuesta se sostenía como objeto, y para eso la escala y la forma bastan.
Un escalón por encima está el prototipo funcional, que ya incorpora función real y material de serie. Qué valida y qué no valida ese nivel está desarrollado en qué valida y qué no un prototipo funcional. Aquí el terreno es el escalón inmediatamente inferior, el de la baja fidelidad, y el criterio que te dice cuándo abandonarlo.
Qué decisiones cierra un prototipo de baja fidelidad y cuáles deja abiertas
Un prototipo de baja fidelidad cierra decisiones de arquitectura, volumetría, ergonomía, encaje y cinemática gruesa, y deja abiertas todas las que dependen del comportamiento del material. Las dos listas son cortas y conviene escribirlas antes de fabricar la pieza.
Arquitectura, volumetría y cinemática gruesa, las decisiones que sí cierra
La arquitectura del producto se cierra con geometría pura. En cuántas piezas se divide el conjunto, dónde se aloja la placa electrónica, por dónde entra el cable y qué componente choca con qué otro al cerrar la tapa son preguntas de ocupación de espacio, y la respuesta no cambia cuando el material pase a ser el definitivo.
La volumetría funciona igual. Si el equipo cabe en el armario de diecinueve pulgadas, si entra en la caja de transporte con su espuma o si la mano llega al tornillo con el destornillador montado son medidas, y una maqueta dimensionalmente verificada las da con la misma autoridad que la pieza de serie. La ergonomía admite la baja fidelidad con una condición. El agarre, el alcance y el hueco libre para una mano enguantada dependen de la forma y de las distancias, no del material, y lo que convierte el hallazgo en defendible es expresarlo contra medidas definidas en lugar de contra una impresión. La ISO 7250-1 describe las mediciones básicas del cuerpo humano y sus puntos de referencia anatómicos para uso en diseño tecnológico, y es la que te permite afirmar que el perímetro de agarre queda fuera del rango previsto. No fija criterios de aceptación y no contiene los datos poblacionales, que viven en otra norma de la misma familia.
La cinemática gruesa entra con el mismo matiz. Una maqueta te dice si la tapa abre sin golpear, qué barrido necesita una palanca y si dos mecanismos se cruzan, y no te dice con qué fuerza ni cuántos ciclos aguanta. En el diseño y prototipado de un acople para mejorar la experiencia de uso el objeto de trabajo era esa clase de pregunta, la de cómo se maneja la pieza.

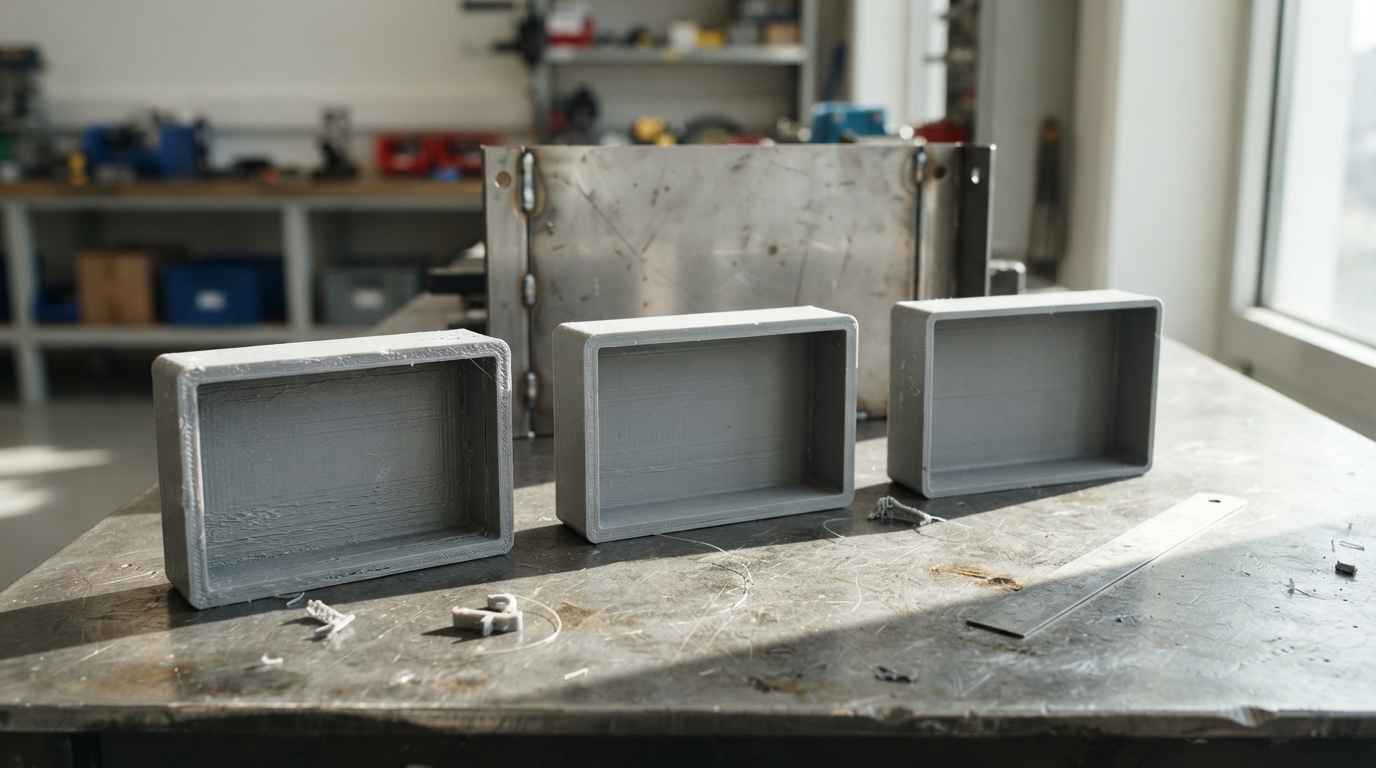

El descarte de conceptos es la aplicación con mejor relación entre coste y valor. Con tres conceptos sobre la mesa y tres maquetas baratas, el que no cabe en el espacio disponible se cae en una semana. La ideación y generación de conceptos gana más con tres maquetas toscas comparables que con una sola bien acabada.
Resistencia, estanqueidad y comportamiento térmico, lo que la baja fidelidad no toca
Ninguna decisión sobre resistencia mecánica se puede tomar sobre un prototipo de baja fidelidad, porque la pieza rompe por donde la ha dejado débil el proceso con el que se fabricó la maqueta. Una pestaña impresa cede en la interfaz entre capas, y ese modo de fallo pertenece al prototipo. La vida a fatiga queda igual de fuera, porque depende del material, del acabado superficial y de las tensiones residuales del proceso real.
La estanqueidad es el caso más nítido. La IEC 60529 clasifica los grados de protección que proporcionan las envolventes de material eléctrico mediante el código IP, con la primera cifra característica referida a la penetración de cuerpos sólidos y la segunda a la del agua, para equipos de tensión asignada no superior a 72,5 kV. Su condición de aplicabilidad cierra la puerta, porque el grado se asigna tras verificar por ensayo la envolvente tal como está construida, con sus juntas y su proceso de cierre reales, y una maqueta no tiene ninguno de los dos.
El comportamiento térmico admite una respuesta parcial que conviene no estirar. La geometría del flujo de aire y la existencia de un cortocircuito térmico entre entrada y salida se estudian sobre una maqueta con validez. La temperatura de régimen no, porque la conductividad y la capacidad térmica de una resina de prototipo y de un aluminio extruido no se parecen.
La homologación cierra la lista. Ningún ensayo que vaya a sostener una declaración de conformidad se hace sobre una muestra no representativa de producción, así que un prototipo de baja fidelidad solo sirve ahí para preparar el ensayo, comprobar que la pieza encaja en el utillaje del laboratorio y fijar los puntos de medida.
| Pregunta del proyecto | Qué contesta el prototipo de baja fidelidad | Qué hace falta para cerrarla | Qué pasa si la cierras con baja fidelidad |
|---|---|---|---|
| ¿Caben todas las piezas en el volumen disponible? | La contesta por completo | Nada más, basta geometría verificada | Nada, es su terreno natural |
| ¿Se alcanza el mando con la mano enguantada? | La contesta con forma y distancias | Nada más si compensas la masa con lastre | Nada, si registras el lastre usado |
| ¿Aguanta el clip los ciclos de apertura? | No la contesta | Material y proceso de serie | Descartas un diseño bueno o apruebas uno malo |
| ¿Se mantiene el sellado tras el ciclo térmico? | No la contesta | Envolvente real con sus juntas y su cierre | Llegas a la homologación sin saber si sella |
| ¿Se deforma la tapa al apretar los tornillos? | Da una pista de rigidez relativa, no un valor | Material y espesores del proceso elegido | Dimensionas la unión sobre un módulo inexistente |
| ¿Evacúa el equipo el calor en régimen? | Contesta la geometría del flujo de aire | Material, espesores y potencia reales | Diseñas la ventilación contra una conductividad falsa |
| ¿Cumple el conjunto el requisito aplicable? | No la contesta | Muestra representativa de producción | Repites el ensayo y pierdes el hueco de laboratorio |
Las dos primeras filas son baratas y las cinco siguientes no, así que el valor de un prototipo de baja fidelidad está en agotarlas antes de gastar en el resto.
Un prototipo de baja fidelidad no da respuestas parciales a las preguntas de material, da respuestas falsas con apariencia de medida. Un clip impreso que rompe a los veinte ciclos no es una estimación pesimista del clip inyectado, es un dato sobre la impresora que lo fabricó.
CUÉNTANOS TU CASO
¿No sabes qué pregunta puede cerrar tu prototipo actual? Envíanos los modelos y tu lista de dudas abiertas y te proponemos el nivel de fidelidad mínimo que contesta cada pregunta
El coste de confundir las decisiones cerradas con las abiertas
Confundir las dos listas tiene dos costes, uno por exceso de confianza y otro por exceso de prudencia, y los dos se pagan tarde. El primero deja pasar un diseño que no funciona y el segundo mata un diseño que funcionaba, sin dejar rastro.
Descartar un concepto por un fallo del prototipo y no del diseño
El falso negativo es el coste invisible del prototipado de baja fidelidad. Una bisagra integrada rompe en la maqueta impresa por el plano de capas, el concepto se descarta en la revisión de diseño y nadie vuelve a mirarlo. Esa misma bisagra en polipropileno inyectado, con la orientación molecular que le da el flujo en la zona de flexión, es una solución probada. Has eliminado el concepto bueno y has seguido con el mediano.
Lo que hace crónico el problema es que los descartes no se documentan con el rigor de las aprobaciones. Un concepto aprobado deja un acta y un plano, y un concepto descartado deja una frase en una presentación. Si esa frase dice que la bisagra rompió, sin decir en qué material, el motivo del descarte queda confundido con un resultado técnico.
El mismo cuidado se aplica a los principios de funcionamiento, cuyo recorrido propio está en las fases de una prueba de concepto. La diferencia práctica es que una prueba de concepto puede permitirse cualquier material si el principio es geométrico o cinemático, y no puede permitírselo si el principio depende de una propiedad del material.
Rediseño después del utillaje, dónde se paga el falso positivo

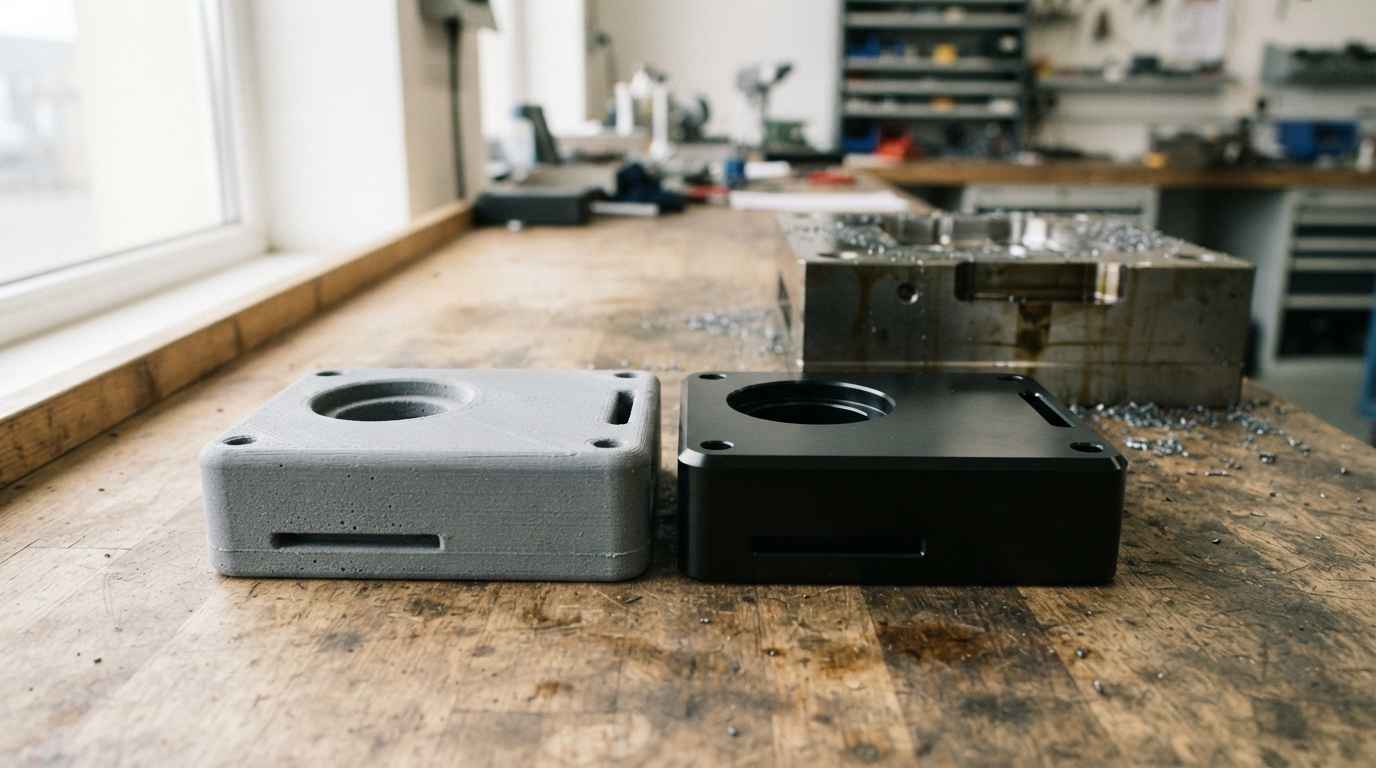

El falso positivo se paga en acero. Si la geometría se aprueba sobre una maqueta y el proceso real la desmiente, el cambio llega con el molde ya mecanizado, y ahí la modificación tiene una asimetría incómoda, porque quitar acero es sencillo y añadirlo obliga a postizos, a soldadura de recargue o a un bloque nuevo. Una pared que resultó demasiado fina se corrige quitando material del molde, y una nervadura que hay que añadir a la pieza supone cavidad nueva.
La cadena de consecuencias es la parte caliente. Un cambio de utillaje arrastra la revalidación de las primeras piezas, el ajuste de parámetros de proceso, una nueva verificación dimensional y, si el componente estaba en un conjunto homologado, la repetición del ensayo que sostenía la declaración. El coste del rediseño no es el del molde, es el del calendario que se desplaza detrás.
Un cambio de geometría cuesta horas en el modelo tridimensional, días en una maqueta y semanas en un molde ya mecanizado. El nivel de fidelidad al que decides fija en cuál de esas tres monedas vas a pagar la corrección.
Cuándo subir de nivel de fidelidad y qué se registra antes de hacerlo
El momento de subir de nivel de fidelidad llega cuando la decisión pendiente depende de una variable que el prototipo actual no reproduce. No llega por calendario ni porque haya presupuesto disponible, sino porque hay una pregunta concreta sin contestar y el eje del que depende está en el nivel bajo.
Criterio para subir de nivel de fidelidad sin pagar de más
El criterio tiene tres pasos y se aplica a cada pregunta por separado. Escribe la pregunta pendiente, identifica de qué eje depende la respuesta y sube solo ese eje. Si la duda es si el clip retiene, suben material y proceso y la geometría puede seguir siendo tosca. Si la duda es si el conjunto cabe detrás del salpicadero, la geometría ya está arriba y no hace falta subir nada.
Subir los cuatro ejes a la vez multiplica el presupuesto sin ganar información. Un prototipo que replica material, proceso, geometría y función completa cuesta lo que cuesta una preserie, y se justifica cuando las preguntas pendientes están repartidas entre los cuatro ejes. Cuando solo queda una abierta, pagar los cuatro es comprar tres respuestas que ya tenías.
Hay un segundo criterio, el de qué funciones entran en la primera versión del producto, que es una decisión de alcance y no de fidelidad. Esa discusión pertenece al terreno del producto mínimo viable y conviene no mezclarla, porque el alcance se decide con el mercado y la fidelidad con la incertidumbre técnica que queda sobre la mesa.
Qué se registra de un ensayo sobre un prototipo de baja fidelidad
Un ensayo sobre un prototipo de baja fidelidad sostiene una decisión solo si queda registrado lo que el prototipo no era. El registro de representatividad tiene cuatro apartados, el material realmente empleado con su designación comercial, los parámetros de proceso que afectan a la geometría resultante, la verificación dimensional contra el plano con las cotas fuera de tolerancia, y las diferencias conocidas respecto a la pieza de serie prevista.
Encima de eso va la pregunta, escrita en forma de pregunta, con el criterio que se usó para contestarla y con la respuesta obtenida. Y debajo, la lista explícita de preguntas que ese ensayo no contestó, que es el apartado que convierte el registro en defendible, porque demuestra que la decisión se tomó dentro de su alcance y no por descuido.
Lo material completa el conjunto. Fotografías con una referencia de escala visible, el soporte que se usó para sujetar la pieza, la carga que se aplicó y la propia pieza conservada e identificada. Cuando una pieza de serie falla, la primera pregunta que llega es qué se validó y sobre qué, y un registro que dice qué no era el prototipo protege la decisión mejor que un informe que solo dice que funcionó.
La baja fidelidad no es un prototipo peor, es una pregunta más pequeña
Un prototipo de baja fidelidad es la herramienta correcta para todo lo que se decide con geometría y la herramienta equivocada para todo lo que se decide con material. La diferencia entre un desarrollo que avanza y uno que da vueltas está en si cada pregunta se asignó al nivel de fidelidad capaz de contestarla.
Mantener las dos listas escritas cuesta poco y evita las dos averías caras del proyecto, el concepto descartado por un fallo del prototipo y el utillaje mecanizado sobre una geometría que el proceso real no puede dar.
Si tienes varios conceptos sobre la mesa y no sabes cuál merece una pieza representativa, manda los modelos tridimensionales, la lista de preguntas abiertas y el entorno en el que el producto tiene que encajar con sus cotas límite. Recibirás la asignación de cada pregunta a un nivel de fidelidad, qué prototipo hace falta para cerrarla y en qué orden conviene fabricarlos.
Preguntas frecuentes
¿Cuánto conviene gastar en un prototipo de baja fidelidad antes de subir de nivel?
El techo de gasto razonable de un prototipo de baja fidelidad es el valor de la decisión que cierra, y cuando lo superas estás comprando fidelidad que no vas a usar. Una señal práctica es el acabado, porque si el presupuesto incluye lijado, pintura o inserto metálico para una pieza cuyo cometido es comprobar si algo cabe, el dinero paga apariencia y no respuesta. La inversión eficiente en este nivel va al número de variantes comparables y no a la calidad de una sola, porque el valor sale de la comparación. Cuando la siguiente pregunta de la lista ya depende del material, el gasto marginal en la maqueta rinde cero y toca cambiar de nivel.
¿Sirve un prototipo de baja fidelidad para elegir entre dos proveedores de fabricación?
No sirve para elegir proveedor, porque esa elección depende de la capacidad de proceso y del control dimensional de cada taller y un prototipo de baja fidelidad no ejercita ninguna de las dos. Sí sirve para algo adyacente, porque fija la geometría y el envolvente con los que pedir ofertas comparables, de forma que los presupuestos respondan a la misma pieza y las diferencias de precio signifiquen algo. También permite ver en fase de oferta qué proveedor señala los problemas de fabricabilidad de tu geometría, que es información de criterio técnico. La elección en firme llega después, con piezas del proceso real y su verificación dimensional.
¿Se puede decidir la ergonomía con un prototipo de baja fidelidad si el peso no es el real?
Se decide la parte geométrica de la ergonomía, que es el alcance, el agarre, la visibilidad y el hueco libre, y no se decide la parte que depende de la masa, que es el esfuerzo percibido, la fatiga y el equilibrio del objeto en la mano. La salida práctica es lastrar la maqueta hasta la masa objetivo respetando la posición del centro de gravedad y dejar el lastre registrado, y entonces el hallazgo ergonómico viaja al producto final. Sin ese ajuste, una carcasa hueca que resulta cómoda durante diez segundos puede ser incómoda a los diez minutos con sus baterías dentro. Si el producto se maneja de forma repetida, cruza la maqueta lastrada con estudios de usuario antes de fijar la forma.
¿Qué factores determinan el coste de un ensayo sobre un prototipo de baja fidelidad?
El coste lo determinan cuatro factores, el número de variantes geométricas que quieres comparar, si hace falta un soporte o utillaje para sujetar la pieza, si se incluye verificación dimensional contra el plano y si intervienen personas ajenas al equipo para la parte de uso. El material y las horas de máquina son la parte menor del presupuesto en este nivel, al contrario de lo que ocurre un escalón más arriba. Añadir una variante a un lote ya programado cuesta poco, así que decide el número de variantes antes de lanzar y no después. Si no tienes claro cuántas merecen la pena, un análisis de viabilidad técnica reduce la lista antes de fabricar nada.
¿Cuánto tarda pasar de un prototipo de baja fidelidad a una pieza representativa?
El plazo habitual va de una a cuatro semanas según la complejidad de la pieza y el proceso al que se sube, con modalidad urgente de 24 a 72 horas para casos críticos. El reparto típico es breve en la adaptación del modelo tridimensional a las reglas del proceso elegido, medio en la fabricación y corto en la verificación, y lo que suele mandar en el calendario es la disponibilidad del material en la forma que el proceso necesita. Envía el modelo y la pregunta que quieres cerrar y recibirás la ruta con el nivel de fidelidad mínimo que la contesta y su plazo, sin pasar por niveles intermedios que no aportan.
