La ingeniería inversa de un componente descatalogado es el proceso técnico que permite reconstruir la información de diseño de una pieza que su fabricante ya no suministra, para volver a fabricarla con garantías de que rendirá igual que la original. Cuando una máquina en servicio depende de un repuesto que ha desaparecido del catálogo, reproducir esa pieza concreta con método evita sustituir todo el equipo y detener la producción.
Reproducir un repuesto obsoleto no es copiar una forma. Exige recuperar tres capas de información (geometría, material y función) a partir de la pieza física, a menudo la única fuente fiable cuando no existen planos. Este artículo explica cómo se aborda esa reconstrucción con rigor, qué tecnologías intervienen y por qué la caracterización del material resulta tan determinante como la medición dimensional.
Por qué un componente queda descatalogado y qué riesgo genera
Un componente descatalogado es aquella pieza que su fabricante original ha dejado de producir y suministrar, ya sea por el fin del ciclo comercial del producto, por la desaparición del proveedor o por cambios en la cadena de suministro. Cuando esa pieza forma parte de una máquina que sigue en servicio, la falta de repuesto se convierte en un problema de obsolescencia que puede detener una línea de producción completa. La ingeniería inversa de un componente descatalogado se plantea, precisamente, como el conjunto de técnicas que permite reconstruir la información de diseño perdida (geometría, material y función) para volver a fabricar la pieza con garantías de que rendirá igual que la original.
El problema no es menor. En sectores como la automoción, el ferroviario, la maquinaria industrial, los bienes de equipo o la energía conviven equipos con décadas de vida útil junto a activos recientes. Cuando un rodamiento, un engranaje, una carcasa de fundición o una válvula quedan sin repuesto en el catálogo, el gestor de mantenimiento se enfrenta a una disyuntiva incómoda: sustituir toda la máquina (con un coste elevado y una parada larga) o reproducir la pieza concreta que falla. La reconstrucción del componente, cuando se aborda con método, suele ser la vía más razonable desde el punto de vista técnico y económico.
La obsolescencia de repuestos en maquinaria industrial antigua
La obsolescencia de repuestos aparece cuando la pieza necesaria para mantener operativo un equipo deja de estar disponible en el mercado, aunque la máquina siga siendo perfectamente útil. Este fenómeno afecta de forma característica a activos de larga vida: prensas, tornos, cadenas de transporte, turbinas, bombas o compresores que fueron diseñados hace veinte, treinta o más años. El fabricante original puede haber cerrado, haber sido absorbido por otro grupo o simplemente haber discontinuado la referencia por falta de volumen.
En muchos de estos casos no existen planos técnicos, o los que existen están incompletos, desactualizados respecto a la pieza realmente montada o no reflejan las modificaciones que se introdujeron a lo largo de los años. La única fuente de información fiable es, entonces, la propia pieza física (a menudo desgastada o parcialmente rota), lo que obliga a reconstruir el diseño desde el objeto real. Este punto de partida condiciona todo el proceso y es lo que diferencia la reproducción de un repuesto obsoleto de un desarrollo convencional.
El impacto de la obsolescencia no es solo técnico, sino operativo. Una parada no planificada por falta de un repuesto crítico puede detener una planta entera, comprometer plazos de entrega y obligar a soluciones provisionales que agravan el problema. En equipos de sectores regulados (ferroviario, energía o bienes de equipo), además, cualquier sustitución debe mantener la trazabilidad de material y de proceso, lo que refuerza la necesidad de documentar el repuesto reproducido con el mismo rigor que exigiría una pieza de primer equipo. Anticiparse a la obsolescencia, identificando las referencias críticas antes de que fallen, permite abordar la reproducción con tiempo y no bajo la presión de una avería.
La ingeniería inversa aplicada a repuestos obsoletos no consiste en copiar una forma, sino en recuperar la intención de diseño original a partir de una pieza física, de modo que el componente reproducido cumpla la misma función bajo las mismas condiciones de servicio.
Riesgos de copiar una pieza sin caracterizar su material
Copiar una pieza sin caracterizar su material ni validar su función es una de las causas más frecuentes de fallo prematuro en repuestos reproducidos. Reproducir únicamente la geometría (la forma exterior visible) ignora que el comportamiento de un componente depende tanto de sus dimensiones como de la aleación, el tratamiento térmico y el acabado superficial con que fue fabricado. Dos piezas idénticas en apariencia pueden comportarse de manera radicalmente distinta si una es de acero templado y revenido y otra de un acero sin tratar.
Los riesgos de una copia superficial son concretos: rotura antes de tiempo por falta de resistencia mecánica o de tenacidad, incompatibilidad dimensional en los ajustes con las piezas adyacentes, desgaste acelerado por una dureza inadecuada, corrosión por ausencia del recubrimiento correcto y, en último término, un problema de responsabilidad si la pieza reproducida provoca un fallo en un equipo crítico. Por eso la reproducción rigurosa exige entender el material y las condiciones de trabajo, no solo medir la forma. Un buen proceso de desarrollo de producto integra desde el inicio la caracterización del material como parte inseparable de la reconstrucción geométrica.
Las tres capas de la ingeniería inversa: geometría, material y función
La reproducción rigurosa de un componente descatalogado se organiza en tres capas complementarias: la geometría (la forma y las dimensiones), el material (la composición y sus propiedades) y la función (el papel que la pieza cumple dentro del conjunto). Abordar solo una de ellas produce una copia incompleta; integrarlas es lo que permite garantizar que la pieza reproducida rendirá como la original. Estas tres capas constituyen el marco de trabajo de cualquier proyecto serio de reconstrucción, y cada una exige técnicas y criterios propios.
El orden lógico suele ser capturar primero la geometría, identificar después el material y, en paralelo, analizar la función para fijar qué características son críticas y cuáles son secundarias. Esta jerarquía de requisitos evita reproducir con precisión detalles irrelevantes mientras se descuidan los verdaderamente determinantes para el servicio de la pieza.

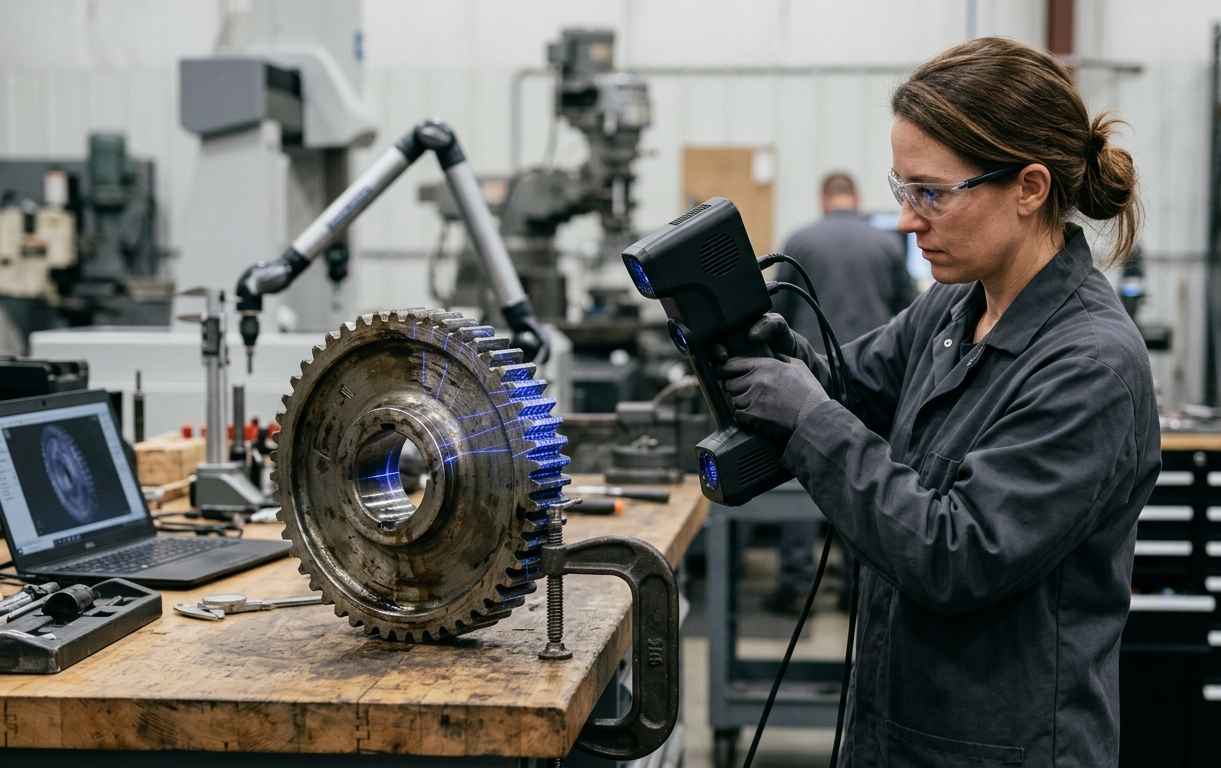

Digitalización y captura geométrica mediante escaneo 3D, CMM y tomografía
La digitalización y captura geométrica es la etapa que convierte una pieza física en un modelo digital medible, base de toda la reconstrucción. Existen varias tecnologías, y la elección depende de la geometría, del tamaño, del material y de la precisión requerida. El escaneo 3D por luz estructurada proyecta patrones de luz sobre la superficie y captura millones de puntos con gran rapidez, ideal para formas orgánicas y superficies complejas. El escaneo por láser ofrece una alternativa robusta para piezas de mayor tamaño o con acceso complicado.
La máquina de medición por coordenadas (CMM, por sus siglas en inglés), que palpa la pieza punto a punto con un sensor de contacto, aporta la máxima exactitud dimensional en cotas críticas y sirve como referencia metrológica frente a los escaneos ópticos. Cuando la pieza tiene geometrías internas inaccesibles (conductos, cavidades, canales de refrigeración o defectos internos de fundición), la tomografía computarizada (CT) industrial, que reconstruye el volumen completo mediante rayos X, permite ver el interior sin destruir la pieza. La combinación de estas técnicas con un buen diseño 3D y modelado mediante CAD reconstruye no una simple malla, sino un modelo paramétrico editable.
El resultado de esta fase no debe quedarse en una nube de puntos. La reconstrucción CAD paramétrica traduce esos datos en un modelo con operaciones (extrusiones, revoluciones, redondeos) e intención de diseño, sobre el que se aplica la acotación funcional según GD&T (tolerancias geométricas y dimensionales conforme a la norma ISO 1101). Esta acotación define no solo las medidas nominales, sino cómo se controla la forma, la orientación y la posición de cada elemento, lo que resulta imprescindible para que el taller pueda fabricar y verificar la pieza de forma inequívoca.
Capturar la geometría de una pieza gastada obliga a distinguir entre las dimensiones de diseño y el desgaste acumulado en servicio, porque reproducir fielmente una superficie erosionada perpetuaría el defecto en lugar de recuperar la cota original prevista por el diseñador.

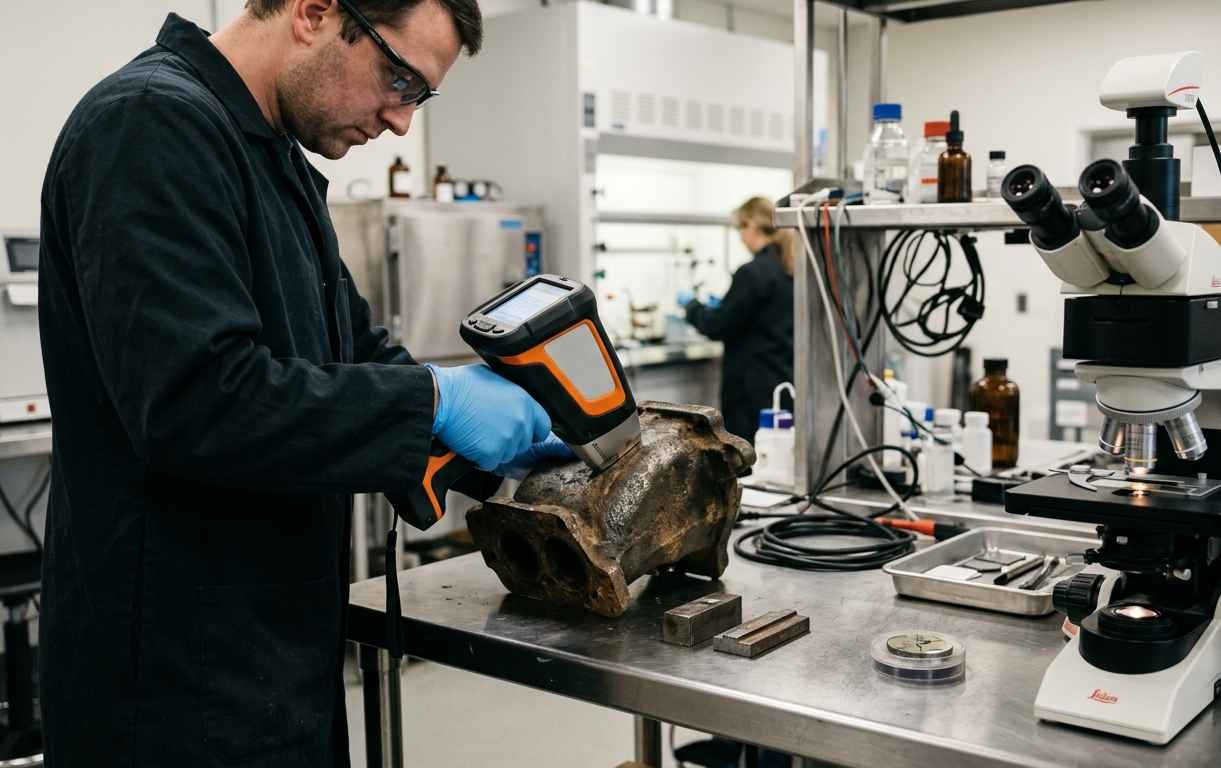

Identificación del material y sus propiedades para reproducir el comportamiento
La identificación del material es la capa que garantiza que la pieza reproducida no solo tenga la forma correcta, sino que se comporte igual bajo carga, temperatura y desgaste. Determinar la composición química es el primer paso: técnicas como la fluorescencia de rayos X (FRX) o la espectrometría de emisión permiten conocer los elementos de aleación y clasificar el material dentro de una familia normalizada (por ejemplo, un acero al carbono, un acero inoxidable, una fundición nodular, una aleación de aluminio o una aleación de cobre).
La composición, sin embargo, no basta. La metalografía (el examen de la microestructura al microscopio) revela el estado del material y los tratamientos térmicos aplicados (temple, revenido, normalizado, cementación), mientras que los ensayos de dureza y las propiedades mecánicas (resistencia a tracción, límite elástico, tenacidad) confirman su capacidad de carga. También conviene identificar recubrimientos y tratamientos superficiales (cincado, cromado, nitruración, anodizado) que protegen frente a la corrosión o mejoran el comportamiento a fricción. Este trabajo de caracterización de materiales es lo que convierte una copia geométrica en una reproducción funcionalmente equivalente.
Un ejemplo ilustrativo: un piñón de una caja reductora industrial puede estar fabricado en acero de cementación con una capa superficial dura y un núcleo tenaz. Si se reproduce en un acero de construcción sin ese tratamiento termoquímico, la pieza encajará perfectamente en el montaje pero se desgastará no romperá en pocas horas de servicio. La caracterización evita precisamente ese tipo de error, que la simple medición dimensional nunca detectaría.
De la validación funcional a la fabricación del repuesto
Reconstruir la geometría y caracterizar el material son condiciones necesarias, pero no suficientes. Antes de fabricar en serie conviene validar que la pieza reproducida cumple su función, y planificar un método de fabricación coherente con las tolerancias y los volúmenes requeridos. Esta última fase enlaza la ingeniería con el taller y determina, en buena medida, el éxito económico del proyecto de reproducción de repuestos.
La disciplina de desarrollo mecánico aporta aquí el criterio para decidir qué holguras, ajustes y márgenes de seguridad debe respetar la pieza, y cómo verificar que el conjunto seguirá funcionando como un todo. No se trata de reproducir la pieza aislada, sino de garantizar su integración en el sistema mecánico completo.
Tolerancias, ajustes y validación funcional antes de la serie
Las tolerancias, los ajustes y la validación funcional determinan si una pieza reproducida encajará y trabajará correctamente en el conjunto real. Una tolerancia es el margen admisible de variación de una cota; el sistema ISO 286 normaliza los ajustes entre ejes y agujeros (por ejemplo, un ajuste con juego para un elemento que debe girar, o un ajuste con apriete para un casquillo que debe quedar fijo). Definir mal una tolerancia puede impedir el montaje o generar holguras que arruinen el funcionamiento, de modo que reconstruir los ajustes con criterio es tan importante como reproducir las cotas nominales.
El acabado superficial (la rugosidad de las superficies de contacto, sellado o deslizamiento) forma parte de esta especificación funcional y condiciona el desgaste, la estanqueidad y la fricción. Una vez definidas estas características, la validación funcional consiste en comprobar, mediante ensayos representativos, que la pieza cumple su cometido antes de lanzarla a producción. Esa validación puede incluir pruebas de montaje, ensayos de carga, verificación dimensional con CMM y, cuando procede, ensayos en banco que reproduzcan las condiciones reales de servicio. Un proyecto documentado de ingeniería inversa y análisis de aleaciones para optimizar prestaciones y costes muestra cómo la validación de material y función va de la mano.
Validar funcionalmente un repuesto antes de fabricarlo en serie reduce el riesgo de fallo en servicio y de responsabilidad asociada, porque traslada la incertidumbre desde la máquina en producción hacia una fase controlada de prototipo y ensayo previa a la reproducción definitiva.

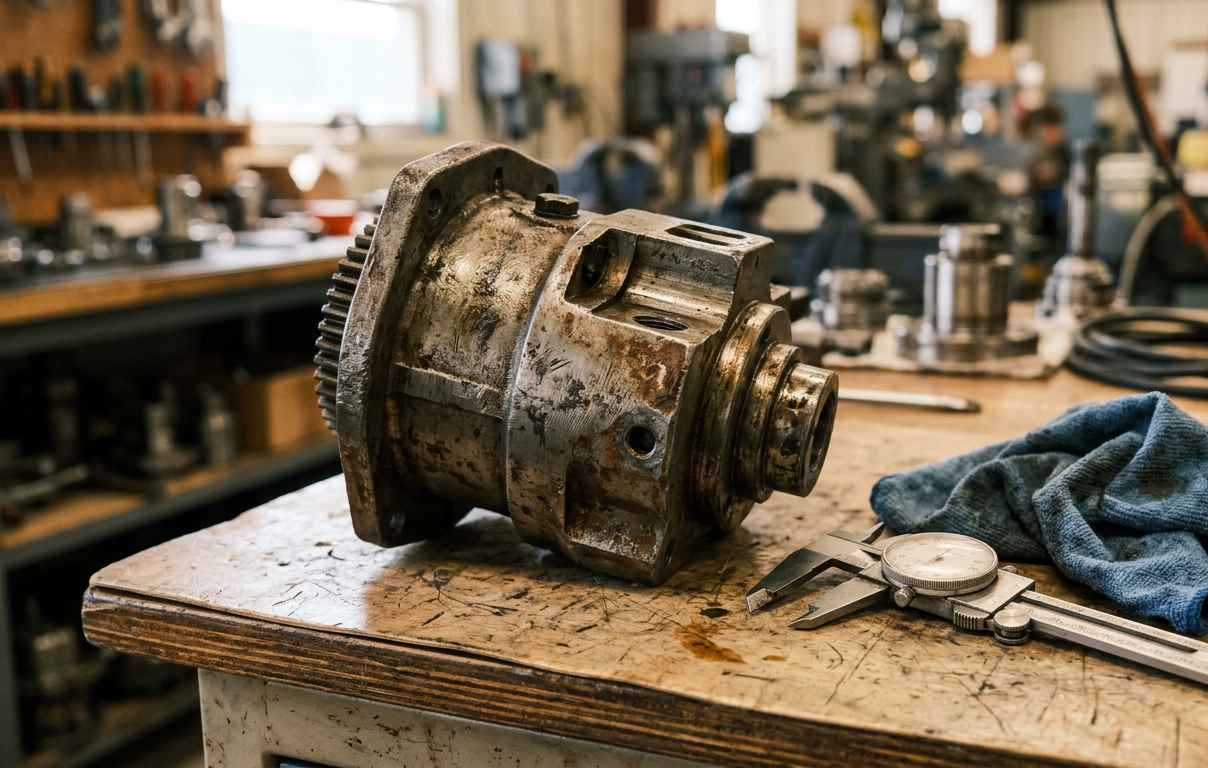

Métodos de fabricación y diseño para fabricación del componente reproducido
Los métodos de fabricación deben elegirse en función de la geometría, el material, la tolerancia y el número de piezas necesarias. El mecanizado por arranque de viruta (torneado, fresado) ofrece alta precisión y buenos acabados para piezas metálicas unitarias o en pequeñas series. La fundición resulta adecuada para geometrías complejas de gran volumen, mientras que la fabricación aditiva (impresión 3D en metal o polímero) permite producir piezas de geometría intrincada, prototipos rápidos o repuestos únicos sin necesidad de utillaje.
El diseño para fabricación (DFM, por sus siglas en inglés) adapta el modelo reconstruido al proceso elegido, considerando ángulos de desmoldeo, espesores mínimos, radios de acuerdo o direcciones de construcción en aditiva. En muchos proyectos de reproducción es habitual fabricar primero un prototipo para verificar montaje y función antes de lanzar la serie; el trabajo de diseño y fabricación de un prototipo avanzado ilustra bien esta secuencia. El enfoque de la ingeniería inversa como servicio integral cubre desde la digitalización hasta la entrega del componente listo para fabricar.
Conviene añadir una consideración legal. La ingeniería inversa es legítima cuando persigue la interoperabilidad o la obtención de repuestos para equipos propios, pero debe evitar reproducir diseños protegidos por patentes o derechos vigentes. Reproducir un componente descatalogado para mantener operativa una máquina propia es una práctica habitual y aceptada; copiar un producto en vigor para competir con su fabricante es un supuesto distinto que exige verificar la situación de propiedad intelectual antes de proceder.
La siguiente tabla compara tres enfoques de reproducción según el nivel de fidelidad que persiguen, para ilustrar por qué la reproducción con caracterización completa ofrece las mayores garantías.
| Nivel de fidelidad | Qué reproduce | Técnicas implicadas | Riesgo en servicio |
|---|---|---|---|
| Copia dimensional simple | Solo la geometría exterior visible | Medición manual o escaneo 3D básico | Alto: posible fallo prematuro e incompatibilidad de material |
| Reproducción geométrica avanzada | Geometría completa, interna y externa, con tolerancias | Escaneo 3D, CMM, tomografía CT, CAD paramétrico con GD&T | Medio: buen ajuste, pero comportamiento del material no garantizado |
| Ingeniería inversa con caracterización y validación | Geometría, material y función | Digitalización, FRX, metalografía, ensayos mecánicos y validación funcional | Bajo: equivalencia funcional verificada antes de la serie |
Reproducir un componente descatalogado con método y con garantías
Reproducir un componente descatalogado con garantías exige mucho más que copiar una forma. La obsolescencia de repuestos deja fuera de servicio equipos que todavía son plenamente útiles, y la tentación de fabricar una copia rápida a partir de una simple medición suele traducirse en fallos prematuros, incompatibilidades y costes ocultos. El enfoque riguroso trabaja sobre las tres capas del componente (geometría, material y función), y solo la integración de las tres asegura que la pieza reproducida se comporte como la original bajo las mismas condiciones de servicio.
El recorrido técnico es claro. Primero, digitalizar la pieza con la tecnología adecuada (escaneo 3D por luz estructurada o láser, CMM para las cotas críticas, tomografía CT para las geometrías internas) y reconstruir un modelo CAD paramétrico con acotación GD&T. Después, identificar el material mediante análisis de composición, metalografía y ensayos mecánicos, para no limitarse a la apariencia. A continuación, definir tolerancias y ajustes conforme a ISO 286, y validar funcionalmente la pieza antes de fabricar en serie. Por último, elegir el método de fabricación (mecanizado, fundición o fabricación aditiva) con criterios de diseño para fabricación. Este método reduce el riesgo de fallo, protege frente a responsabilidades y respeta el marco de propiedad intelectual cuando la reproducción persigue la interoperabilidad o el mantenimiento de equipos propios.
Abordar este proceso con rigor requiere combinar metrología, caracterización de materiales e ingeniería de producto en un mismo flujo de trabajo. Contar con un partner técnico externo como INFINITIA, en calidad de equipo especializado y consultor técnico industrial, permite integrar todas estas disciplinas y afrontar la reproducción de componentes descatalogados con criterio y trazabilidad. Si su organización necesita recuperar un repuesto sin planos o evaluar la viabilidad de reproducir una pieza crítica, puede plantear el caso a través de la página de contacto para valorar el enfoque más adecuado.
Preguntas frecuentes sobre la reproducción de componentes descatalogados
¿Se puede reproducir una pieza sin planos originales?
Sí, se puede reproducir una pieza sin planos originales partiendo de la propia pieza física mediante ingeniería inversa. El proceso digitaliza el componente (con escaneo 3D, CMM o tomografía CT), reconstruye un modelo CAD paramétrico con sus tolerancias y caracteriza el material, de modo que se recupera toda la información de diseño que no está documentada. Cuando la pieza está desgastada o rota, el equipo técnico interpreta las cotas de diseño originales descontando el desgaste acumulado. Puede consultarse cómo replicar un componente sin planos con este enfoque.
¿Por qué no basta con copiar la geometría de la pieza?
No basta con copiar la geometría porque el comportamiento de un componente depende también del material, del tratamiento térmico y del acabado superficial. Dos piezas con idéntica forma pueden fallar de manera muy distinta si una está fabricada en un acero tratado y otra en un material sin tratar. Reproducir solo la forma conduce a desgaste acelerado, rotura prematura o incompatibilidad de ajustes. Por eso la reproducción fiable exige un análisis de composición de aleaciones y la verificación de sus propiedades mecánicas.
¿Qué tecnología de digitalización es la más adecuada?
La tecnología de digitalización más adecuada depende de la geometría, el tamaño y la precisión que exija la pieza. El escaneo 3D por luz estructurada o láser es rápido y versátil para superficies complejas; la máquina de medición por coordenadas (CMM) aporta la máxima exactitud en cotas críticas; y la tomografía computarizada (CT) permite capturar geometrías internas inaccesibles sin destruir la pieza. En la práctica, estas técnicas se combinan para obtener un modelo completo y fiable, tanto de la superficie exterior como de las cavidades internas. La CMM suele emplearse como referencia metrológica para verificar la exactitud de los escaneos ópticos en las cotas funcionales más exigentes.
¿Cómo se fabrica finalmente el componente reproducido?
El componente reproducido se fabrica eligiendo el proceso según el material, la geometría, las tolerancias y el número de piezas. El mecanizado ofrece precisión para piezas metálicas unitarias, la fundición conviene a geometrías complejas de volumen elevado y la impresión 3D permite producir prototipos o repuestos únicos sin utillaje. Antes de lanzar la serie es habitual fabricar un prototipo para validar montaje y función, aplicando criterios de diseño para fabricación que adaptan el modelo al proceso seleccionado.
¿Es legal reproducir un componente descatalogado?
Reproducir un componente descatalogado es legal cuando persigue la interoperabilidad o la obtención de repuestos para equipos propios, que es el caso más frecuente en mantenimiento industrial. La ingeniería inversa legítima permite mantener operativa una máquina cuyo repuesto ya no se fabrica. Debe evitarse, en cambio, copiar diseños protegidos por patentes o derechos vigentes con fines comerciales que compitan con el fabricante original, por lo que conviene verificar la situación de propiedad intelectual antes de reproducir la pieza.
