Identificar la composición química de un material sin destruirlo, sin preparar la muestra y sin salir de planta es posible gracias a la fluorescencia de rayos X portátil. La pistola XRF se ha consolidado como una herramienta de referencia en sectores como la automoción, la metalurgia, la construcción o el reciclaje, donde la velocidad de respuesta y la trazabilidad de materiales son factores críticos. En este artículo abordamos su funcionamiento, sus aplicaciones reales y los casos en los que conviene combinarla con otras técnicas analíticas.
¿Qué es la pistola XRF y por qué es clave en la industria?
La pistola XRF (X-Ray Fluorescence) es un equipo portátil de análisis elemental que identifica y cuantifica la composición química de materiales de forma rápida, precisa y sin destruir la muestra. Se utiliza en control de calidad, inspección de componentes y análisis de fallos en sectores como automoción, metalurgia, construcción y reciclaje.

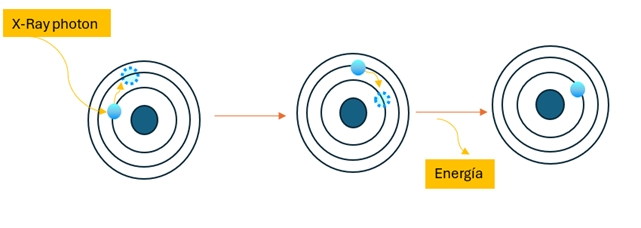

Esta tecnología se fundamenta en la espectrometría de fluorescencia de rayos X: cuando los átomos de una muestra son irradiados con rayos X, emiten una señal característica que el equipo captura y transforma en un espectro elemental. Ese espectro permite identificar los elementos presentes y estimar su concentración.
El valor diferencial de esta técnica reside en su capacidad para realizar un análisis elemental no destructivo, lo que implica que no es necesario preparar la muestra ni alterarla durante el ensayo. En contextos industriales donde las piezas deben mantenerse intactas o donde los tiempos de respuesta son críticos, esto marca una diferencia operativa relevante.
Cómo funciona la pistola XRF y la fluorescencia de rayos X portátil

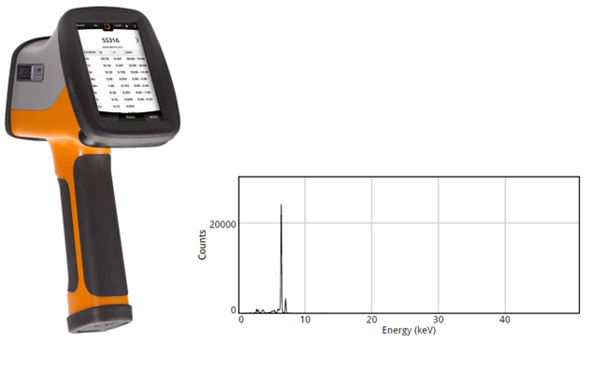

El equipo genera un haz de rayos X que incide sobre la superficie de la muestra, provocando que los electrones internos de los átomos sean desplazados. Como consecuencia, los átomos emiten radiación secundaria con una energía característica de cada elemento. Esta señal es detectada por un sensor que la convierte en un espectro digital, interpretado por el software del equipo para realizar la cuantificación elemental.
Una de las principales ventajas de este método es su capacidad para realizar un análisis multielemental de forma simultánea, obteniendo información completa sobre la composición del material en cuestión de segundos. La precisión del análisis depende de factores como la homogeneidad de la muestra, su geometría, el tiempo de medición y la correcta calibración del equipo.
La cuantificación elemental depende de la calibración, la homogeneidad de la muestra y las condiciones de medida, especialmente en materiales de composición compleja o con variaciones superficiales significativas.
Ventajas de la pistola XRF en el control de calidad de materiales
El uso de la pistola XRF aporta ventajas significativas frente a otras técnicas de análisis químico tradicionales, especialmente en entornos industriales donde la rapidez y la eficiencia son determinantes:
- Resultados en tiempo real: permite tomar decisiones inmediatas sin esperar a resultados de laboratorio, reduciendo tiempos de parada.
- No destructividad: es posible realizar el análisis químico de metales y otros materiales sin comprometer su integridad, lo que resulta clave en la inspección de componentes críticos o de alto valor.
- Portabilidad: el equipo puede desplazarse a planta, obra o cualquier entorno industrial, evitando el traslado de muestras al laboratorio.
- Versatilidad de materiales: aplicable a metales, recubrimientos, suelos, plásticos y otros materiales, lo que amplía su alcance en diferentes sectores.
Equipo de pistola XRF para análisis de materiales en INFINITIA

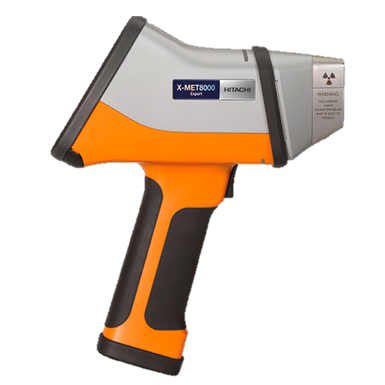

En INFINITIA disponemos del modelo HITACHI X-MET8000 Optimum, una solución de fluorescencia de rayos X portátil diseñada para ofrecer resultados rápidos, precisos y fiables en entornos industriales. Este equipo incorpora un sistema de detección de alta sensibilidad que permite identificar y cuantificar la composición química de materiales incluso en bajas concentraciones, manteniendo un bajo límite de detección y una elevada precisión analítica en distintos tipos de matrices como metales, aleaciones o recubrimientos.
El software integrado permite realizar calibraciones automáticas, corregir efectos de matriz y procesar los espectros obtenidos para llevar a cabo una cuantificación elemental fiable y reproducible. Esta capacidad reduce la dependencia del operador y mejora la consistencia de los resultados, especialmente en aplicaciones de control de calidad de materiales.
Desde el punto de vista operativo, su diseño robusto y portátil permite realizar análisis XRF en campo sin necesidad de trasladar las muestras al laboratorio. En INFINITIA, la integración de esta tecnología con otras técnicas de caracterización permite obtener una visión más completa del material, combinando análisis químico con información estructural y funcional, lo que resulta especialmente útil en estudios de análisis de fallos, validación de materiales y proyectos de desarrollo tecnológico.
Limitaciones de la pistola XRF y cuándo complementarla con otras técnicas
La pistola XRF es una herramienta potente, pero tiene limitaciones técnicas que es importante conocer para interpretar correctamente sus resultados y decidir cuándo es necesario complementarla con otros métodos.
- Elementos ligeros: la XRF portátil no ofrece resultados fiables para elementos de bajo número atómico como carbono, nitrógeno u oxígeno. En matrices donde estos elementos son relevantes, es necesario recurrir a otras técnicas.
- Análisis traza en concentraciones muy bajas: en determinadas matrices y para ciertos elementos, los límites de detección de la XRF pueden no ser suficientes. En esos casos, técnicas como la espectroscopía de emisión óptica (ICP-OES) ofrecen mayor sensibilidad.
- Interferencias en matrices complejas: la presencia de varios elementos con energías de emisión próximas puede generar solapamientos espectrales que requieren una interpretación cuidadosa por parte del analista.
- Espesor y homogeneidad superficial: en recubrimientos, el espesor y la rugosidad de la superficie afectan directamente a la calidad del resultado. La XRF analiza los primeros micrómetros del material, por lo que no es adecuada para evaluar propiedades en profundidad.
- Sin información molecular ni estructural: la XRF identifica elementos, no compuestos. No distingue entre óxidos, sales o metales del mismo elemento, ni ofrece información sobre microestructura o fases cristalinas.
Conocer las limitaciones de la XRF es tan importante como conocer sus capacidades. Una interpretación incorrecta de los resultados por desconocimiento de estas restricciones puede llevar a conclusiones erróneas en proyectos de control de calidad o análisis de fallos.
En INFINITIA, cuando el análisis elemental por XRF no es suficiente para responder a la pregunta técnica planteada, lo combinamos con microscopía electrónica SEM-EDX para resolución espacial micrométrica, con espectroscopía infrarroja FTIR o Raman para identificación molecular, o con otras técnicas analíticas según el caso. Este enfoque es especialmente relevante en proyectos de diagnóstico de la causa raíz del fallo, donde una sola técnica raramente ofrece una respuesta completa.
XRF portátil frente a otras técnicas de análisis elemental: ¿cuándo usar cada una?
La elección de la técnica analítica adecuada depende del tipo de material, la información que se necesita obtener y las condiciones del ensayo. La tabla siguiente resume las diferencias principales entre las técnicas más utilizadas en caracterización elemental de materiales industriales:
| Técnica | Tipo de análisis | Preparación de muestra | Resolución espacial | Análisis en campo | Detección de elementos ligeros |
|---|---|---|---|---|---|
| Pistola XRF portátil | Elemental cuantitativo | No requiere | Varios mm² | Sí | Limitada (Z > 11) |
| SEM-EDX | Elemental + microestructural | Sí (preparación metalográfica) | Micrométrica (µm) | No | Limitada |
| ICP-OES | Elemental traza | Sí (digestión química) | No aplica | No | Sí |
| FTIR / Raman | Molecular / composición orgánica | Mínima | µm – mm | Parcial | Sí |
En INFINITIA combinamos estas técnicas en función de las necesidades de cada proyecto, especialmente cuando el análisis de un fallo o la caracterización de materiales requiere información tanto elemental como estructural o molecular.
Aplicaciones de la pistola XRF en análisis de materiales industriales
La pistola XRF presenta una amplia variedad de aplicaciones en entornos industriales y de investigación, gracias a su capacidad para realizar análisis rápidos, precisos y no destructivos sobre diferentes tipos de materiales. Su valor no se limita únicamente a la identificación elemental, sino que permite tomar decisiones técnicas en tiempo real, reducir incertidumbre en procesos productivos y validar hipótesis en estudios de ingeniería.
En este contexto, la XRF se posiciona como una herramienta transversal que conecta el control de calidad, la inspección en campo, el análisis ambiental y el desarrollo de nuevos materiales.
Control de calidad en metales y aleaciones
Una de las aplicaciones más relevantes es la verificación de la composición química de materiales. En sectores como la automoción, la metalurgia o la fabricación de componentes, resulta fundamental confirmar que las aleaciones cumplen con las especificaciones de diseño.
En INFINITIA, la XRF se utiliza para analizar la presencia de elementos como níquel, cromo, molibdeno o titanio en aceros y superaleaciones, permitiendo detectar desviaciones composicionales, mezclas de materiales o errores en la cadena de suministro. Este tipo de análisis es especialmente útil en procesos de análisis de composición de aleaciones y en la detección de componentes falsificados o fuera de especificación.
Verificación de recubrimientos y tratamientos superficiales

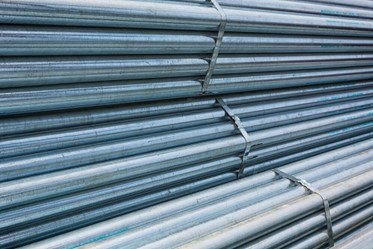

La fluorescencia de rayos X permite determinar tanto la composición química como el espesor de recubrimientos metálicos o cerámicos, así como evaluar la uniformidad de los tratamientos superficiales. Esta capacidad resulta especialmente útil en piezas donde el recubrimiento tiene una función crítica, ya sea de protección frente a la corrosión, mejora estética o reducción de fricción.
En INFINITIA, esta metodología se aplica en la caracterización de recubrimientos de zinc, estaño o cromo, así como en sistemas multicapa más complejos. La información obtenida permite validar procesos como el galvanizado, el anodizado o la deposición física en fase vapor (PVD), así como detectar defectos como espesores insuficientes, contaminaciones o falta de homogeneidad. En proyectos que requieren un estudio más detallado de la interfaz recubrimiento-sustrato, complementamos el análisis XRF con técnicas de análisis de galvanizados, anodizados y recubrimientos.

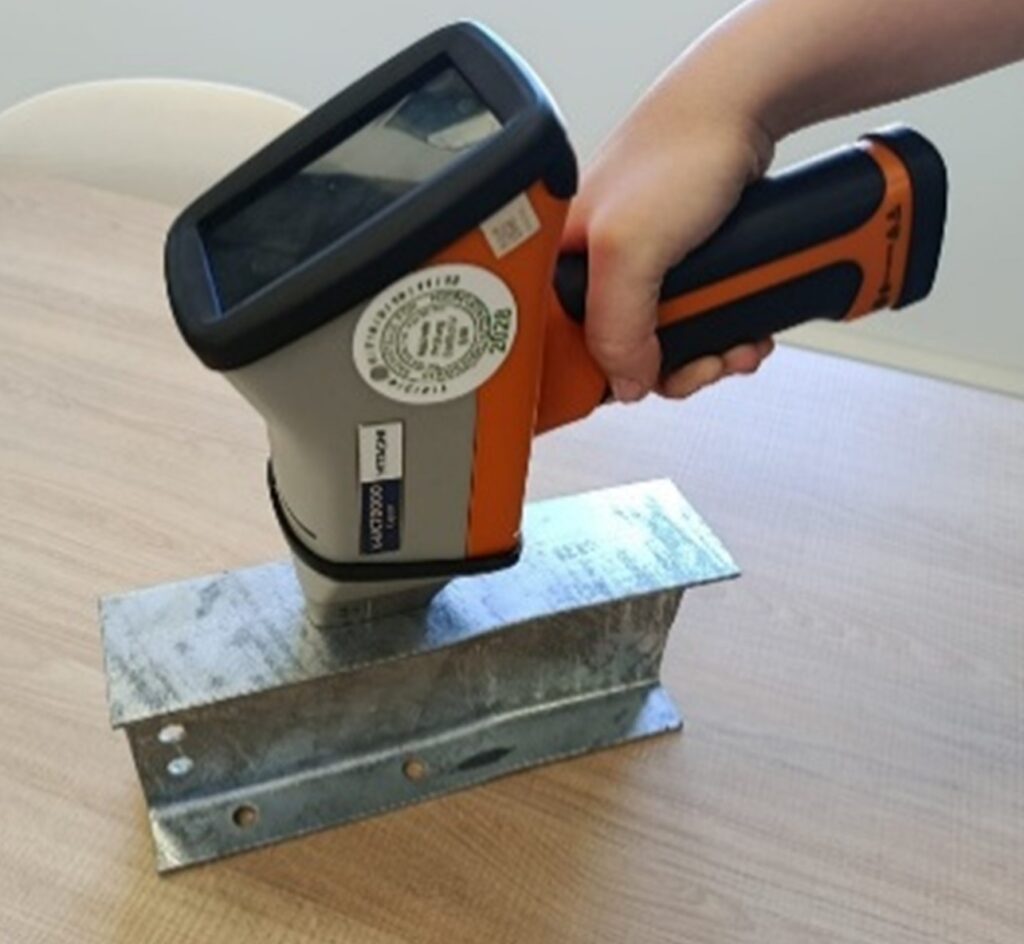

Inspección de materiales in situ con XRF portátil
Gracias a su diseño compacto, la XRF portátil puede utilizarse directamente en entornos industriales o de obra, sin necesidad de trasladar las muestras al laboratorio. En INFINITIA, este enfoque se emplea en tareas de mantenimiento predictivo, auditorías de calidad, verificación de materiales en recepción o inspección de estructuras en servicio. La posibilidad de realizar análisis no destructivos en campo facilita la toma de decisiones inmediata, especialmente cuando es necesario validar rápidamente la idoneidad de un material o componente.
Análisis ambiental y control de contaminación
La técnica también se emplea en el análisis de suelos, residuos y sedimentos, permitiendo detectar la presencia de elementos potencialmente tóxicos como plomo, cadmio o arsénico. En INFINITIA, la pistola XRF se utiliza como herramienta de cribado rápido en campo, lo que permite identificar zonas contaminadas y priorizar análisis más detallados en laboratorio. Este enfoque resulta especialmente útil en proyectos de evaluación de impacto ambiental, recuperación de suelos o control de residuos industriales.
Clasificación de materiales en reciclaje y economía circular
En la industria del reciclaje, la correcta identificación de materiales es esencial para optimizar los procesos de separación y valorización. La XRF permite distinguir entre distintos tipos de aleaciones metálicas y determinar su composición con rapidez, lo que facilita la clasificación de materiales en líneas de reciclaje.
En INFINITIA, esta tecnología se utiliza para mejorar la precisión en la identificación de metales, reducir errores en la clasificación y aumentar el valor de los materiales recuperados.
Investigación y desarrollo de materiales
En el ámbito de la I+D, la XRF portátil actúa como una herramienta de apoyo en la caracterización química de prototipos y materiales en fase de desarrollo. Su rapidez permite realizar múltiples mediciones en poco tiempo, lo que resulta útil en procesos iterativos de formulación y optimización.
En INFINITIA, esta técnica se emplea para validar composiciones, detectar contaminaciones cruzadas o evaluar la estabilidad química de materiales sometidos a ensayos acelerados.
Uso de la pistola XRF en proyectos de ingeniería y caracterización de materiales
En INFINITIA, la pistola XRF se integra dentro de un enfoque más amplio de caracterización material, combinándose con otras técnicas analíticas como la microscopía electrónica, la espectroscopía Raman o los ensayos físico-químicos. Esta integración permite obtener una visión completa del material, no solo desde el punto de vista químico, sino también estructural y funcional.
Este enfoque resulta especialmente útil en proyectos de análisis de fallos, donde es necesario identificar diferencias entre materiales, detectar contaminaciones o validar hipótesis sobre el origen de un problema. Asimismo, en el desarrollo de nuevos materiales, la XRF permite realizar un control rápido de la composición, facilitando la validación de formulaciones y la optimización de procesos.

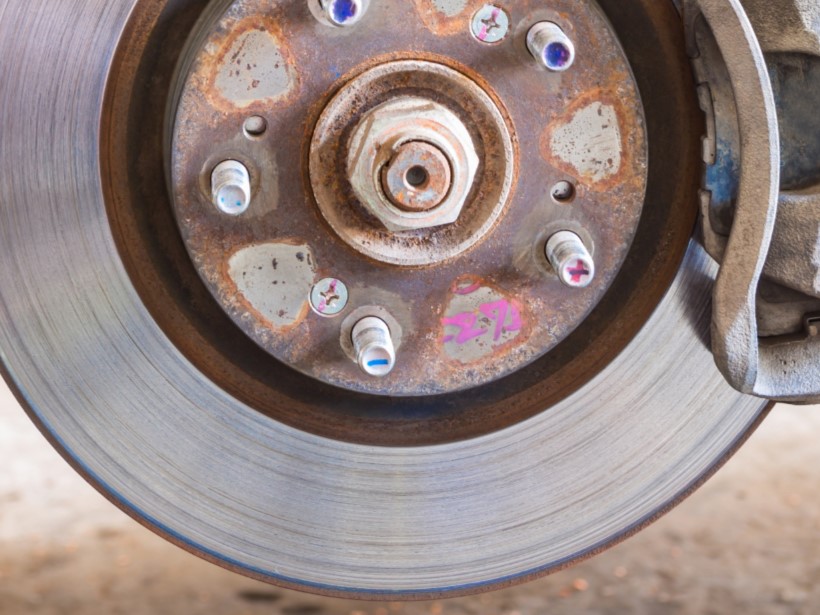

Industria automotriz: Control de materiales y validación de aleaciones
En el sector automotriz, los componentes metálicos están sometidos a exigentes condiciones de servicio, incluyendo cargas mecánicas, exposición a ambientes corrosivos y variaciones térmicas.
La correcta identificación de materiales es crítica para evitar fallos en servicio, garantizar la seguridad del vehículo y cumplir con especificaciones técnicas cada vez más estrictas. La pistola XRF permite realizar verificaciones rápidas de la composición química de materiales, facilitando el control en distintas fases del proceso productivo.
- Necesidad de trazabilidad de materiales: La complejidad de la cadena de suministro exige verificar la composición de aleaciones para evitar mezclas o errores en materiales críticos.
- Validación de recubrimientos y tratamientos: Es necesario confirmar la correcta aplicación de galvanizados, anodizados o recubrimientos anticorrosión.
- Control en producción y recepción: La inspección rápida mediante análisis elemental no destructivo permite detectar desviaciones sin afectar a las piezas.
La tecnología XRF permite validar componentes metálicos, mejorar la calidad del producto final y reducir riesgos asociados a fallos en servicio.
Industria metalúrgica y fabricación: Control de calidad y consistencia de procesos
En entornos de fabricación, la variabilidad en la composición química de los materiales puede comprometer tanto el rendimiento del producto como la estabilidad del proceso productivo.
La fluorescencia de rayos X portátil permite realizar verificaciones inmediatas en planta, asegurando que los materiales utilizados cumplen con las especificaciones requeridas y que los procesos se mantienen dentro de los rangos de control establecidos.
- Control de composición en procesos productivos: Es necesario verificar de forma continua la composición de aleaciones para evitar desviaciones que afecten a las propiedades finales del material.
- Homogeneidad entre lotes: La variabilidad entre partidas puede afectar a propiedades mecánicas y al comportamiento en servicio, especialmente en materiales sometidos a procesos de soldadura o tratamiento térmico posterior.
- Detección de contaminaciones: La presencia de elementos no deseados puede comprometer procesos posteriores y dar lugar a fallos difíciles de diagnosticar sin un análisis de composición sistemático.
La aplicación de XRF mejora la estabilidad de los procesos, reduce rechazos y garantiza la calidad en entornos industriales exigentes.
Industria del reciclaje: Clasificación eficiente de materiales metálicos
En el sector del reciclaje, la correcta identificación de materiales es un factor clave para maximizar la eficiencia y rentabilidad de los procesos de recuperación.
La detección elemental por XRF permite distinguir entre diferentes tipos de aleaciones de forma rápida, facilitando su clasificación antes de que el material entre en el proceso de valorización.
- Necesidad de identificación rápida: Los procesos de reciclaje requieren decisiones inmediatas sobre grandes volúmenes de material, donde la demora implica pérdida de eficiencia operativa.
- Optimización de la separación: La correcta clasificación mejora la calidad del material recuperado y aumenta su valor en el mercado.
- Reducción de errores: La identificación precisa evita mezclas de aleaciones incompatibles que reducen el rendimiento del proceso y el valor del producto final.
La XRF permite mejorar la eficiencia de las operaciones de clasificación y contribuir a modelos de economía circular más sostenibles.
Industria energética: Evaluación de materiales en condiciones extremas
En el sector energético, los componentes están sometidos a condiciones severas de temperatura, presión y exposición química, lo que puede acelerar mecanismos de degradación y comprometer la integridad de los materiales.
La verificación de la composición química es esencial para asegurar que los materiales utilizados cumplen con las especificaciones requeridas para operar en condiciones críticas. La pistola XRF permite realizar inspecciones rápidas en campo, incluso sobre equipos en servicio, sin necesidad de detener la operación.
- Necesidad de inspección en servicio: Los activos deben evaluarse sin interrumpir la operación, lo que exige técnicas no destructivas aplicables directamente en campo.
- Componentes de alta responsabilidad: Equipos como tuberías, válvulas o intercambiadores requieren un control riguroso de la composición debido al impacto potencial de un fallo en servicio.
- Condiciones operativas severas: La exposición a ambientes agresivos puede favorecer mecanismos de degradación acelerada o enmascarar sustituciones incorrectas de materiales durante mantenimientos.
El uso de XRF permite verificar materiales críticos, apoyar estrategias de mantenimiento predictivo y reducir riesgos operativos.
Construcción e infraestructuras: Verificación de materiales en obra
En proyectos de construcción, la correcta identificación de materiales es fundamental para garantizar la seguridad estructural y el cumplimiento de especificaciones técnicas.
La inspección mediante XRF portátil permite validar elementos metálicos directamente en obra, evitando errores de material que podrían comprometer la integridad de la estructura a largo plazo.
- Control en recepción de materiales: Es necesario verificar que los materiales suministrados cumplen con las especificaciones antes de su incorporación a la obra, especialmente en estructuras de responsabilidad.
- Validación durante la ejecución: La inspección en obra permite detectar desviaciones en fases tempranas, cuando la corrección tiene un coste menor.
- Prevención de fallos estructurales: El uso de materiales incorrectos o fuera de especificación puede generar problemas de seguridad difíciles de detectar una vez la estructura está en servicio.
La aplicación de XRF mejora el control de calidad en obra y reduce riesgos en proyectos de infraestructura.
Medio ambiente: Evaluación de contaminación y análisis de suelos
El análisis de suelos y residuos es clave para identificar la presencia de contaminantes y evaluar el impacto de actividades industriales. La XRF portátil permite realizar cribados rápidos en campo, facilitando la toma de decisiones en fases iniciales de estudio sin necesidad de enviar todas las muestras al laboratorio.
- Detección de metales pesados: Elementos como plomo, cadmio o arsénico pueden identificarse de forma rápida, orientando la estrategia de muestreo y análisis posterior.
- Evaluación preliminar en campo: Permite priorizar zonas de interés y descartar áreas no contaminadas antes de abordar análisis más detallados y costosos.
- Optimización de campañas de muestreo: Reduce costes y tiempos en estudios ambientales al concentrar el esfuerzo analítico donde realmente es necesario.
La XRF se convierte en una herramienta eficaz para la evaluación inicial de contaminación y la gestión de suelos en proyectos de recuperación ambiental.
Investigación y desarrollo (I+D): Caracterización química de materiales
En el ámbito de la investigación, la caracterización de materiales requiere herramientas que permitan obtener información rápida y fiable para acelerar el desarrollo de nuevas soluciones.
La pistola XRF portátil facilita el análisis elemental en fases tempranas, apoyando procesos iterativos de diseño y validación sin consumir tiempo ni recursos en preparación de muestras.
- Validación de formulaciones: Permite comprobar la composición química de nuevos materiales en distintas etapas del proceso de desarrollo, agilizando la toma de decisiones.
- Detección de contaminaciones cruzadas: Identifica elementos no deseados que pueden afectar al comportamiento del material o invalidar los resultados de ensayos posteriores.
- Apoyo a técnicas avanzadas: Complementa y orienta el uso de técnicas como microscopía electrónica SEM-EDX o espectroscopía, permitiendo focalizar el análisis en las zonas o elementos de mayor interés.
El uso de XRF contribuye a mejorar la eficiencia en proyectos de innovación y desarrollo tecnológico, reduciendo iteraciones y acelerando la validación de nuevas soluciones de material.
INFINITIA y la aplicación de la pistola XRF en industria: análisis avanzado y validación de materiales
La pistola XRF se ha aplicado en diversos proyectos industriales en INFINITIA, donde ha permitido obtener información clave para la toma de decisiones técnicas en contextos reales. Entre estos casos destacan la selección de materiales resistentes a la corrosión en nuevos desarrollos, el análisis de fallos en componentes galvanizados afectados por variabilidad entre lotes, y la comparación de distintos recubrimientos para evaluar su comportamiento frente a condiciones ambientales exigentes.
En el primero de estos casos, la XRF permitió detectar diferencias composicionales entre lotes de acero galvanizado que no eran visibles macroscópicamente, identificando variaciones en el contenido de elementos de aleación que explicaban los fallos recurrentes en producción. En los proyectos de selección de recubrimientos, la técnica facilitó una comparación rápida y objetiva entre distintas soluciones superficiales antes de someter las muestras a ensayos de envejecimiento acelerado de mayor duración.
En proyectos donde la rapidez de diagnóstico es crítica, disponer de un resultado elemental en campo antes de decidir qué ensayos adicionales son necesarios reduce tiempos y evita análisis innecesarios.
La combinación de portabilidad, versatilidad y precisión convierte a la XRF portátil en una tecnología estratégica para múltiples sectores industriales. En INFINITIA, su integración con otras técnicas analíticas avanzadas permite abordar proyectos complejos desde una perspectiva global, combinando información elemental, estructural y funcional para desarrollar soluciones técnicas más robustas y eficientes.
Preguntas frecuentes sobre la pistola XRF
¿Qué elementos puede detectar la pistola XRF?
La pistola XRF detecta la mayoría de los elementos metálicos y semimetálicos de la tabla periódica, incluyendo elementos de aleación como níquel, cromo, molibdeno o titanio, y elementos potencialmente peligrosos como plomo, cadmio o arsénico. No ofrece resultados fiables para elementos de bajo número atómico como carbono, nitrógeno u oxígeno, por lo que en esos casos es necesario recurrir a otras técnicas complementarias.
¿Cuánto tarda un análisis con pistola XRF?
Un análisis por punto de medición se realiza en pocos segundos. Para una caracterización completa que incluya múltiples zonas, materiales compuestos o varios criterios de verificación, el tiempo total depende del número de muestras y de la profundidad del estudio requerido. En cualquier caso, los tiempos son significativamente menores que los de técnicas que requieren preparación de muestra o trabajo exclusivo en laboratorio.
¿En qué se diferencia la pistola XRF del análisis EDX en microscopía electrónica?
La pistola XRF portátil analiza áreas superficiales amplias de forma rápida, en campo o laboratorio, sin preparación de muestra. El análisis EDX acoplado a microscopía electrónica (SEM-EDX) ofrece resolución espacial micrométrica y es imprescindible cuando se necesita localizar elementos en zonas muy concretas o analizar microestructuras. En INFINITIA combinamos ambas técnicas cuando el caso lo requiere, especialmente en proyectos de ensayos de fractografía y microscopía donde la localización precisa de los elementos es determinante.
¿Para qué tipo de proyectos industriales es más útil la XRF portátil?
La XRF portátil es especialmente útil en proyectos que requieren respuesta rápida sin destruir la muestra: verificación de materiales en recepción, ensayos de homologación de materiales, inspección en campo de estructuras o equipos en servicio, clasificación de materiales en reciclaje y cribado preliminar en estudios ambientales. En proyectos de análisis de fallos, se utiliza como primera herramienta de caracterización elemental antes de definir qué técnicas adicionales son necesarias.
