¿Cuál fue el reto o problema a resolver?
La ingeniería inversa de un producto, o digitalización de piezas, es el proceso técnico que reconstruye su geometría, sus dimensiones y su documentación de fabricación a partir de las piezas físicas, cuando no existen modelos digitales ni planos originales. En este proyecto, una empresa industrial disponía de un producto formado por varias piezas y necesitaba digitalizarlo para obtener los archivos con los que poder fabricarlo. El punto de partida eran unidades físicas, sin ningún soporte digital sobre el que trabajar.
La necesidad no surgió de un fallo en servicio, sino de una decisión de proceso: la empresa quería introducir mejoras en la automatización del montaje del producto. Ese objetivo industrial, y no la digitalización en sí misma, es lo que dio sentido al proyecto y condicionó tanto su alcance como su plazo. Recuperar la geometría de cada pieza es, en realidad, una tarea de desarrollo de producto y, en concreto, de desarrollo mecánico, porque la forma y las cotas de cada componente son las que después condicionan el utillaje y el sistema de montaje que se diseñará sobre ellas.
Automatización del montaje que exige geometría digital previa
Automatizar el montaje significa sustituir operaciones manuales por sistemas que posicionan, orientan y unen piezas de forma repetible. Para diseñar esos sistemas (garras, utillajes de sujeción, posicionadores o estaciones de ensamblaje) es imprescindible conocer con exactitud la forma, las cotas y las superficies de apoyo de cada componente que va a manipularse.
Esa información existía en el producto, pero solo en formato físico. Sin un modelo digital no es posible diseñar un utillaje que encaje con la pieza real ni comprobar accesos y colisiones antes de fabricar nada. Cualquier decisión tomada sobre una geometría estimada se traslada después a costes de rediseño y a ajustes en planta, que es justo lo que un proyecto de automatización trata de evitar.
De ahí la necesidad concreta del cliente: digitalizar una serie de piezas de las que solo contaba con unidades físicas. La digitalización de piezas no era el objetivo final, sino la condición técnica previa para poder avanzar con el proyecto de automatización.
Digitalizar piezas sin planos originales ni documentación
Trabajar con un producto sin archivos digitales es una situación habitual en la industria. Ocurre con desarrollos antiguos, con conjuntos heredados de un proveedor anterior o con productos que nunca llegaron a documentarse de forma completa. El componente funciona y se monta, pero la empresa no tiene control sobre su definición técnica.
En estos casos faltan dos entregables distintos. El modelo 3D CAD es el archivo tridimensional editable que reproduce la geometría y sobre el que se puede simular, modificar o diseñar el utillaje asociado. El plano 2D es el documento acotado que traduce esa geometría en dimensiones, tolerancias y criterios de aceptación para que un fabricante pueda producirla. Uno no sustituye al otro: describen la misma pieza para dos usos diferentes.
Recuperar ambos documentos es lo que devuelve a la empresa la capacidad de decidir sobre su propio producto, desde modificarlo hasta encargar su fabricación con criterio.
Sin modelo 3D CAD editable ni plano 2D acotado, una empresa puede fabricar su producto, pero no puede intervenir sobre él ni cambiar de proveedor con criterio técnico.
Ingeniería inversa en plazo reducido, el reto para el equipo técnico
El reto de este proyecto fue obtener todos los documentos necesarios para la fabricación en un periodo muy reducido de tiempo. No se trataba de digitalizar una pieza aislada, sino un conjunto de varias, y de entregar para cada una tanto el modelo tridimensional como su plano acotado.
La dificultad de un plazo corto en ingeniería inversa tiene una causa estructural: el proceso es encadenado. La captura de la geometría condiciona el modelado, y el modelado condiciona los planos. Un error en la primera etapa no se detecta hasta el final, cuando ya se ha invertido tiempo en las siguientes. Comprimir plazos exige, por tanto, verificar cada etapa antes de avanzar, no acelerar todas a la vez.
Por ese motivo la empresa recurrió a INFINITIA. El equipo de Desarrollo de producto asumió el proyecto aplicando ingeniería inversa con enfoque industrial, orientado a que los archivos resultantes fueran directamente utilizables en fabricación y no solo una representación aproximada de la pieza.
¿Cómo se abordó o cuál fue la solución?
El proyecto se estructuró en tres tareas encadenadas, cada una con un entregable verificable: escaneado 3D de las piezas físicas, generación de los modelos 3D CAD a partir de la geometría capturada y elaboración de los planos 2D acotados. Este orden recorre el camino inverso al de un desarrollo convencional, desde el objeto acabado hasta su definición técnica.
El trabajo lo ejecutó el equipo especializado de INFINITIA combinando medios de digitalización y software de modelado paramétrico, siempre en función del uso final que el cliente iba a dar a cada documento. Verificar cada tarea antes de pasar a la siguiente fue lo que permitió sostener el plazo sin arrastrar errores de una etapa a otra.
Escaneado 3D de piezas para capturar la geometría real

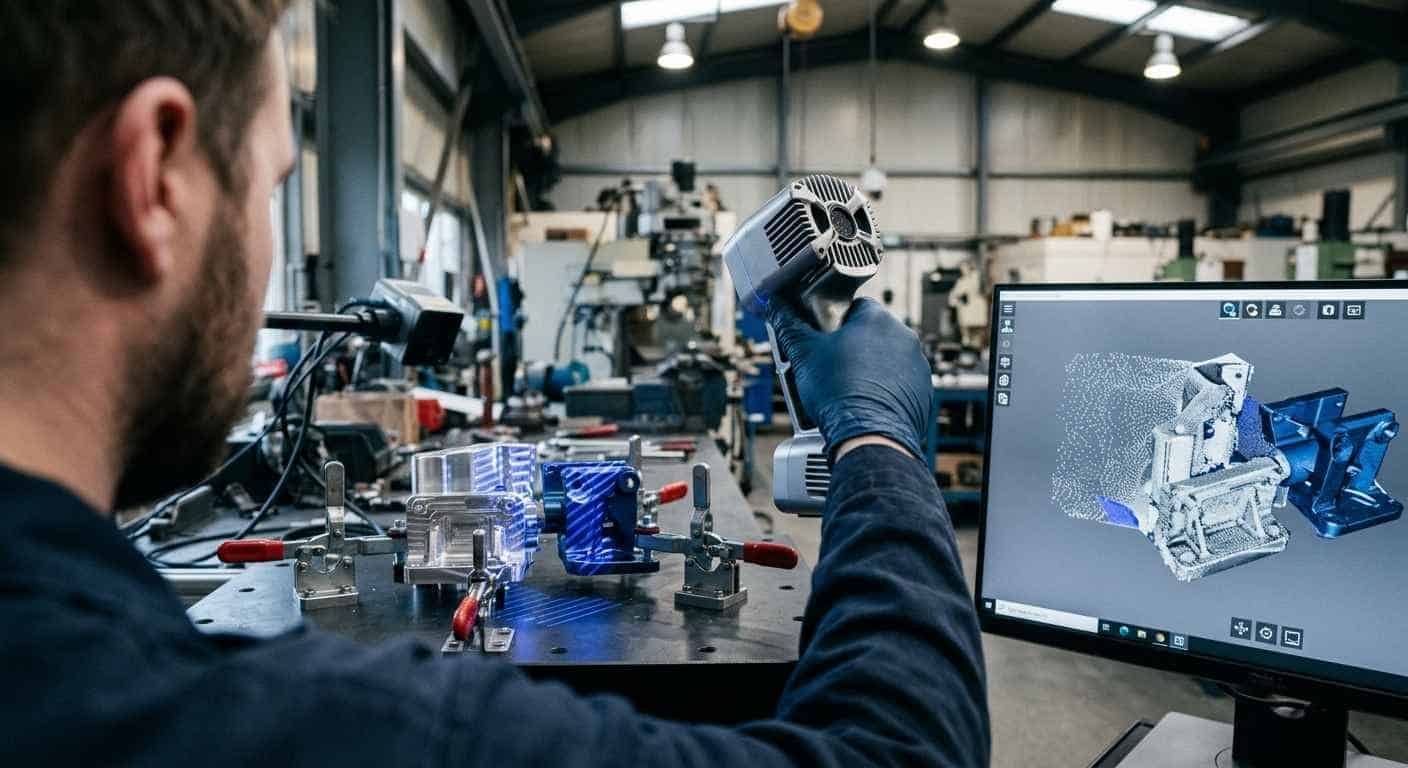

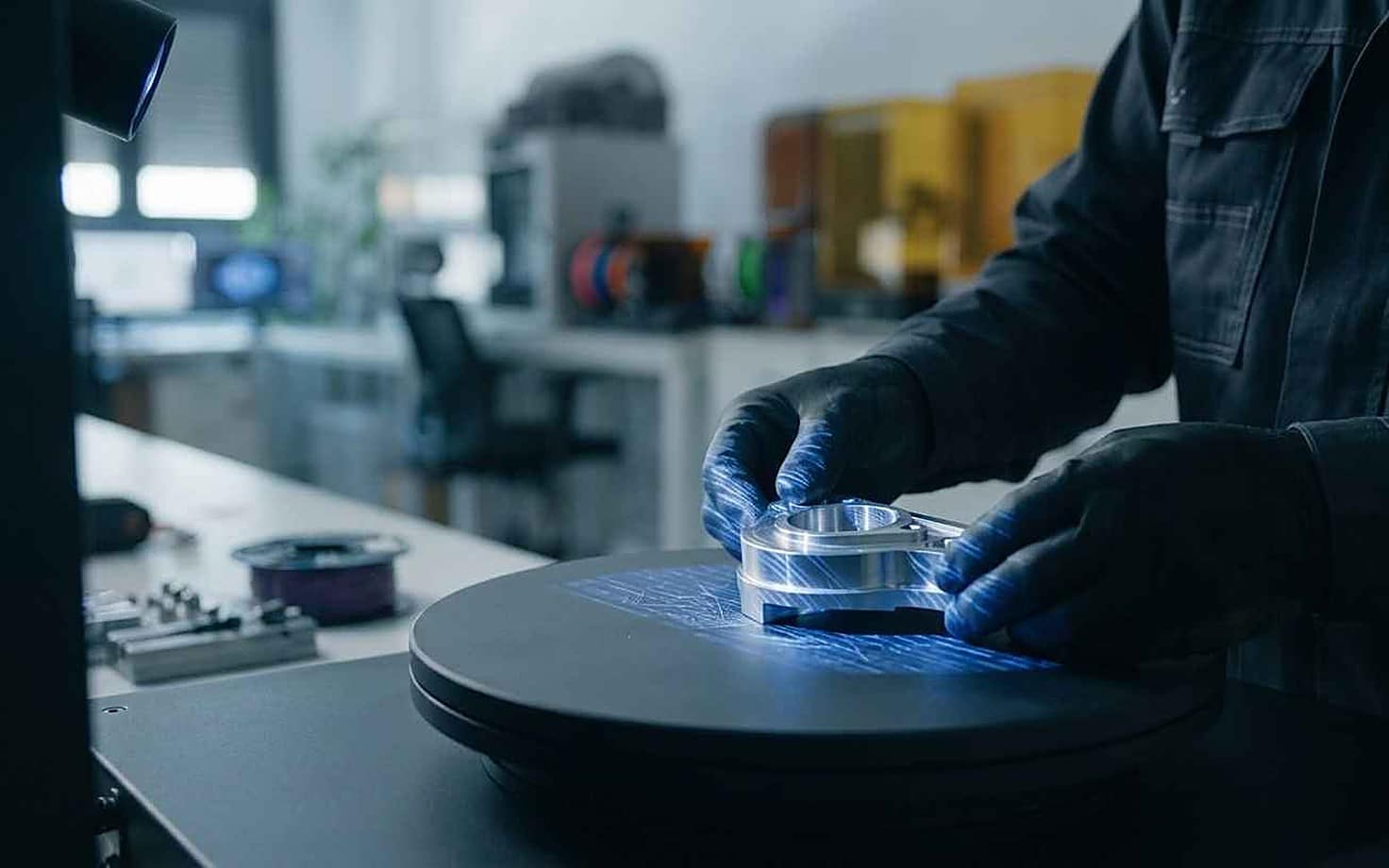

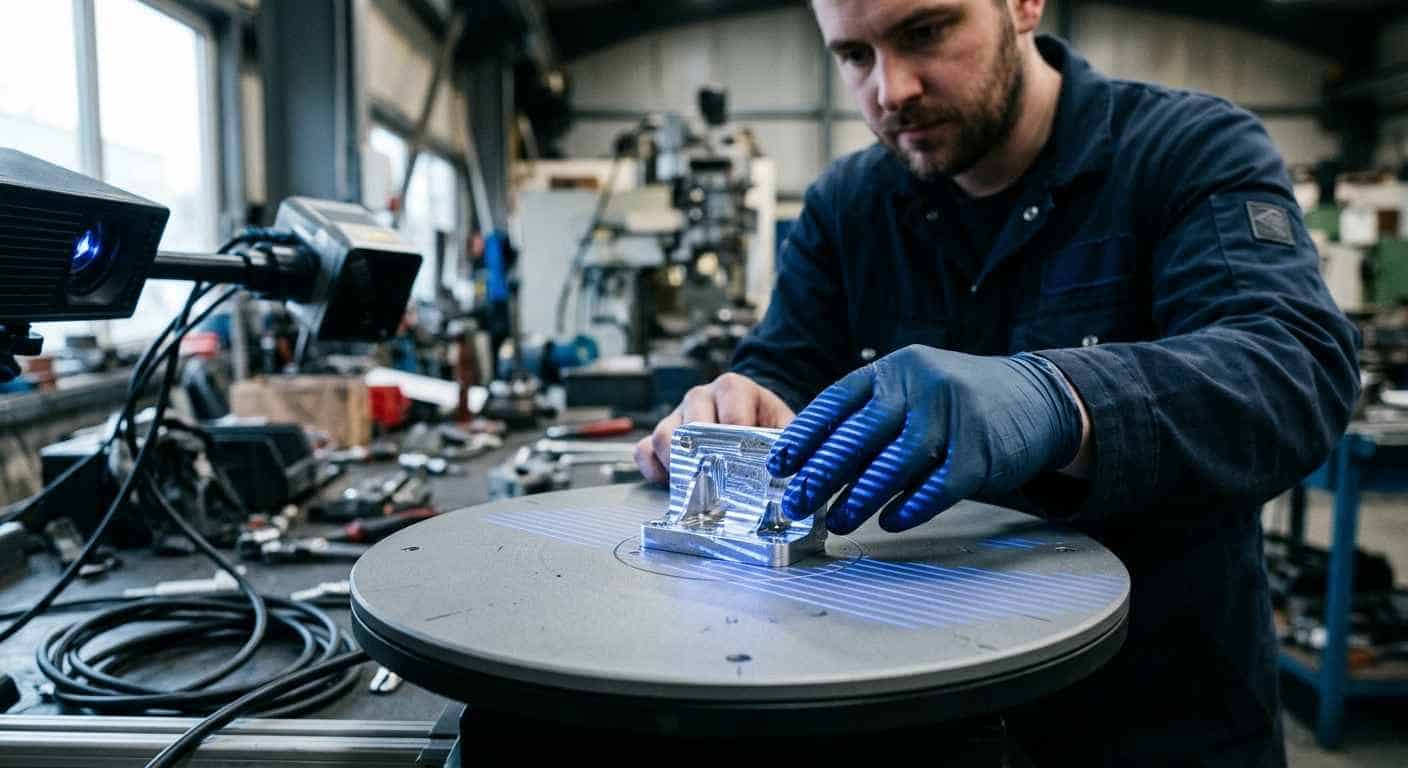

La primera tarea fue realizar la ingeniería inversa para obtener las geometrías a partir de las piezas físicas. Las muestras recibidas se prepararon para su escaneado 3D, una técnica de metrología que reconstruye tridimensionalmente un objeto capturando de forma óptica millones de puntos de su superficie. El escaneado 3D y la digitalización de piezas registran detalles que una medición manual con calibre difícilmente recoge, como curvas o superficies de forma libre.
El resultado de esta etapa es una nube de puntos, un conjunto de coordenadas tridimensionales con la información completa de la geometría. No es todavía un modelo utilizable en diseño: es el dato bruto, fiel a la pieza real, sobre el que se construye después la geometría.
El escaneado se realizó con una desviación máxima de ±25 μm (0,025 mm), determinada por las limitaciones del equipo de escaneado 3D. Ese valor define el margen de incertidumbre con el que se conoce cada superficie y, por tanto, la precisión exigible a todo lo que se construya a partir de ahí, algo especialmente relevante en las superficies de apoyo y agarre sobre las que trabajará el sistema automatizado.
De la nube de puntos al modelo 3D CAD paramétrico
La segunda tarea fue generar los modelos 3D CAD a partir de la geometría obtenida. Se usó la nube de puntos generada en el escaneado como base para dibujar la pieza paramétricamente en el software CAD, obteniendo la geometría más cercana a la pieza real mediante diseño 3D y modelado con CAD.
La diferencia entre una malla y un modelo paramétrico es determinante. Una malla representa la pieza pero no permite modificarla con criterio: no distingue un plano de un cilindro ni conoce las relaciones entre elementos. Un modelo paramétrico se construye a partir de operaciones y restricciones geométricas, de modo que cada cota puede editarse y el conjunto se recalcula de forma coherente.
Es lo que permite después ajustar una cota, añadir una referencia de posicionamiento o adaptar la pieza a un nuevo proceso, tareas propias del desarrollo mecánico que serían inviables sobre una malla no editable.
Un modelo obtenido por modelado paramétrico no solo reproduce la pieza: permite modificarla, y esa es la diferencia entre digitalizar y recuperar el control técnico del producto.
Planos 2D acotados para fabricar la réplica en plazo corto
La tercera tarea fue generar los planos 2D a partir de los modelos 3D, acotando las dimensiones de cada pieza. Es la etapa que traduce la geometría digital a un lenguaje que cualquier taller puede interpretar y verificar. Cabe preguntarse por qué sigue siendo necesario un plano si ya existe el modelo 3D, y la respuesta es que responden a preguntas distintas: el modelo describe la forma, mientras que el plano establece qué dimensiones son críticas, con qué margen deben cumplirse y cómo se comprobará que la pieza es aceptable.
Un plano 2D acotado no repite lo que ya dice el modelo 3D: fija qué cotas son críticas, con qué tolerancia y cómo se verificará que la pieza fabricada es válida.
Con estos planos, el cliente obtuvo en un plazo corto todos los modelos 3D y los planos 2D de las piezas digitalizadas. Con esa documentación completa pudo continuar con su objetivo inicial, mejorar la automatización del montaje del producto, ya sobre una base geométrica verificada y no sobre estimaciones.
La generación de los planos aporta además una consecuencia estratégica: permite solicitar la fabricación de las piezas a un fabricante de su elección, sin depender de quien las produjo originalmente. Documentar un producto existente mediante ingeniería inversa deja así de ser un ejercicio de copia para convertirse en una recuperación de la definición técnica del producto.
