¿Cuál fue el reto o problema a resolver?
En entornos industriales donde los productos electrónicos se distribuyen en grandes volúmenes, la aparición de fallos en campo puede derivar rápidamente en reclamaciones de mercado electrónica que afectan tanto a la calidad percibida como a la toma de decisiones internas. En estos escenarios, uno de los principales problemas radica en la falta de información técnica detallada sobre las placas electrónicas defectuosas, especialmente cuando se trata de diseños propietarios, componentes descatalogados o cadenas de suministro poco transparentes.
Esta ausencia de conocimiento limita la capacidad de identificar el origen del fallo, evaluar su impacto y definir acciones correctivas eficaces. Ante este contexto, la ingeniería inversa de placas electrónicas se plantea como una herramienta clave para recuperar información técnica crítica y reducir la incertidumbre en procesos de análisis, validación y rediseño.
Ingeniería inversa de placas electrónicas en entornos sin documentación técnica
En muchos contextos industriales, especialmente en situaciones de reclamaciones de mercado, las organizaciones deben analizar productos electrónicos sin disponer de documentación técnica fiable. Esta situación es habitual cuando se trabaja con proveedores externos, diseños propietarios o productos que han evolucionado sin una trazabilidad completa de cambios. Como resultado, las placas electrónicas defectuosas llegan al laboratorio sin esquemas eléctricos, sin listas de materiales detalladas y sin información sobre criterios de diseño.
Esta falta de información genera un entorno de alta incertidumbre técnica. Los equipos de calidad, I+D o producción se ven limitados a interpretar síntomas sin conocer la arquitectura real del sistema, lo que dificulta enormemente la identificación del origen del problema. Además, la ausencia de referencias fiables impide comparar el comportamiento esperado frente al observado, reduciendo la capacidad de validar hipótesis.
La falta de documentación técnica no impide el análisis, la información puede reconstruirse directamente desde el producto.
La ingeniería inversa de placas electrónicas permite abordar esta limitación mediante la reconstrucción del conocimiento técnico a partir del propio producto físico. A través de la identificación de componentes, el análisis de rutas eléctricas y la interpretación funcional del circuito, es posible generar una base técnica sólida sobre la que estructurar el análisis posterior.
Este proceso no solo aporta información descriptiva, sino que permite entender cómo está concebido el sistema y qué lógica de funcionamiento sigue. De este modo, se transforma un producto desconocido en un sistema interpretable, lo que resulta clave para avanzar hacia un diagnóstico fundamentado.
Análisis de fallos electrónicos orientado a la toma de decisiones industriales
En el contexto de reclamaciones de mercado electrónica, el análisis no puede limitarse a identificar defectos puntuales, sino que debe orientarse a generar información útil para la toma de decisiones. Esto implica comprender el fallo desde una perspectiva global, considerando tanto el comportamiento del sistema como las condiciones reales de uso en campo.
Los fallos en campo electrónica suelen estar influenciados por múltiples variables, como condiciones ambientales, variabilidad en fabricación o interacciones entre componentes. Por ello, un enfoque de análisis de fallos electrónicos eficaz debe integrar diferentes niveles de análisis, desde la observación física hasta la evaluación funcional.
El objetivo no es solo identificar el fallo, sino generar información útil para decidir con criterio técnico.
Además, es necesario establecer una relación clara entre los síntomas reportados y las posibles causas técnicas. Esto requiere no solo identificar anomalías, sino también evaluar su relevancia dentro del sistema y su capacidad para explicar el fallo observado. En este sentido, el análisis debe priorizar la generación de evidencias objetivas frente a interpretaciones no verificadas.
El objetivo final es proporcionar una base sólida para la toma de decisiones industriales, ya sea en términos de rediseño, validación de proveedores o implementación de acciones correctivas. Por tanto, el valor del análisis reside tanto en la identificación del problema como en su capacidad para orientar acciones concretas.
Complejidad técnica en el diagnóstico de placas electrónicas defectuosas
El diagnóstico de placas electrónicas defectuosas presenta una complejidad elevada debido a la naturaleza de los sistemas electrónicos actuales. La miniaturización de componentes, el uso de tecnologías de montaje avanzadas y la integración de múltiples funciones en un mismo circuito dificultan el acceso y la interpretación de la información.

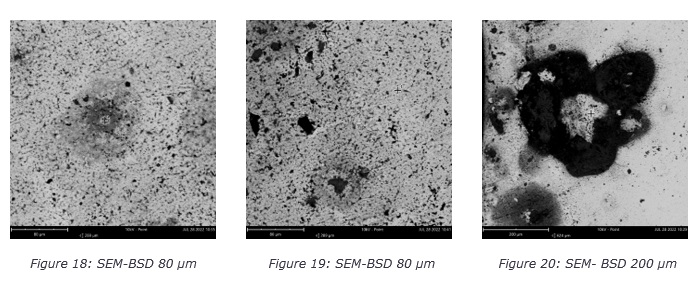

A esto se suma el hecho de que los fallos no siempre son visibles a simple vista ni se manifiestan de forma constante. En muchos casos, se trata de fallos intermitentes o dependientes de condiciones específicas, lo que complica su reproducción y análisis. Además, la degradación de materiales o componentes tras el fallo puede alterar las evidencias disponibles.
Otro factor relevante es la posible coexistencia de múltiples causas contribuyentes. En lugar de una única causa raíz evidente, es frecuente encontrar combinaciones de desviaciones que, en conjunto, provocan el fallo. Esto obliga a adoptar un enfoque sistemático y estructurado que permita evaluar diferentes hipótesis de forma ordenada.
Desde el punto de vista de INFINITIA, este tipo de proyectos requiere integrar conocimiento en electrónica, materiales y procesos de fabricación, así como seleccionar las técnicas de análisis más adecuadas en cada caso. El reto no reside únicamente en identificar anomalías, sino en interpretar su impacto dentro del sistema global.
¿Cómo se abordó o cuál fue la solución?
Para abordar este tipo de problemática, se definió un enfoque basado en la combinación de ingeniería inversa de placas electrónicas y análisis de fallos en placas electrónicas, con el objetivo de reconstruir la información técnica del sistema y evaluar las diferencias entre unidades defectuosas (NOK) y unidades funcionales (OK).
Este planteamiento permitió estructurar el análisis en torno a la obtención de evidencias objetivas, evitando interpretaciones subjetivas y facilitando la identificación de patrones de fallo. El trabajo se desarrolló por el equipo de INFINITIA, integrando capacidades de caracterización, inspección y análisis funcional.
Enfoque metodológico de ingeniería inversa de PCB para reconstrucción funcional
El abordaje del proyecto se basó en la aplicación de un enfoque estructurado de ingeniería inversa de PCB, orientado a reconstruir la arquitectura funcional de las placas analizadas. Este enfoque permitió transformar un conjunto de componentes físicos en un sistema comprensible desde el punto de vista técnico.
En una primera fase, se llevó a cabo una caracterización detallada de las placas, incluyendo la identificación de componentes electrónicos y la observación de las interconexiones. Esta información permitió establecer una primera aproximación a la estructura del circuito y a las posibles funciones de cada bloque.
Posteriormente, se avanzó hacia la interpretación funcional del sistema, analizando cómo interactúan los distintos componentes y qué papel desempeñan dentro del conjunto. Este paso resulta clave para entender no solo cómo está construida la placa, sino cómo debería comportarse en condiciones normales.
El enfoque adoptado evitó centrarse exclusivamente en la descripción del circuito, priorizando la comprensión de su lógica de funcionamiento. De este modo, se generó un marco de referencia que permitió contextualizar los fallos observados y orientar el análisis hacia las zonas más relevantes.
Ejecución del análisis comparativo OK vs NOK en placas electrónicas
Una vez reconstruida la base técnica del sistema, se aplicó un enfoque de comparativa OK vs NOK electrónica, analizando de forma paralela unidades funcionales y defectuosas. Este enfoque permitió identificar diferencias significativas que podían estar relacionadas con el fallo.
El análisis comparativo se centró en detectar desviaciones a distintos niveles, incluyendo la presencia o ausencia de componentes, variaciones en su disposición o posibles anomalías en su comportamiento. Este tipo de análisis resulta especialmente eficaz para identificar diferencias sutiles que no serían evidentes en un análisis aislado.
La comparación entre muestras OK y NOK permite aislar diferencias críticas
que no se detectan en análisis individuales.

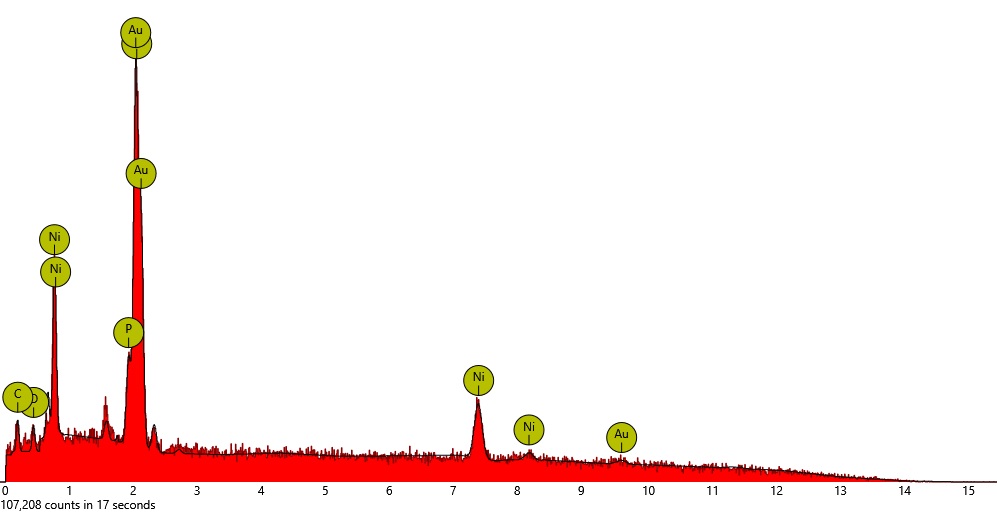

El equipo de trabajo de INFINITIA integró diferentes técnicas de inspección y medición para validar las hipótesis planteadas. Este enfoque permitió pasar de una observación inicial a una evaluación más rigurosa de las posibles causas del fallo.
Además, la comparación directa entre muestras permitió establecer correlaciones entre las diferencias detectadas y los síntomas observados en campo. Esto reforzó la consistencia del análisis y facilitó la identificación de factores críticos.
Resultados del análisis de fallos electrónicos y valor aportado
Como resultado del proyecto, se obtuvo una reconstrucción detallada de la información técnica de las placas analizadas, incluyendo la identificación de componentes, la comprensión de la arquitectura funcional y la detección de posibles desviaciones relevantes.
Este conocimiento permitió reducir significativamente la incertidumbre asociada a las reclamaciones de mercado electrónica, proporcionando una base objetiva para la toma de decisiones. En particular, facilitó la evaluación de posibles problemas relacionados con diseño, fabricación o suministro de componentes.
Desde el punto de vista operativo, el cliente pudo disponer de información estructurada que le permitió priorizar acciones y reducir el riesgo de repetición del fallo. Este tipo de resultados es especialmente relevante en entornos donde los fallos en campo tienen un impacto directo en costes y reputación.
El valor aportado por INFINITIA se centra en la capacidad de convertir un producto sin información en una fuente de conocimiento técnico útil. A través de la ingeniería inversa de placas electrónicas y el análisis de fallos electrónicos, se facilita la comprensión de problemas complejos y se habilita la toma de decisiones fundamentadas.
