¿Cuál fue el reto o problema a resolver?
Los circuitos flexibles se utilizan ampliamente en dispositivos electrónicos donde es necesario integrar componentes en espacios reducidos o en geometrías complejas. Su estructura basada en pistas conductoras muy finas sobre sustratos poliméricos permite diseños compactos y ligeros, pero también introduce nuevos retos relacionados con la fiabilidad de los materiales y la integridad de las conexiones eléctricas.
En este contexto, el cliente detectó un comportamiento anómalo en determinados dispositivos que incorporaban este tipo de circuitos. La aparición de interrupciones eléctricas generaba incertidumbre sobre la causa del problema y hacía necesario realizar un análisis técnico que permitiera comprender el origen del fallo y evaluar posibles acciones para evitar su repetición.
Fallos en circuitos flexibles en dispositivos electrónicos

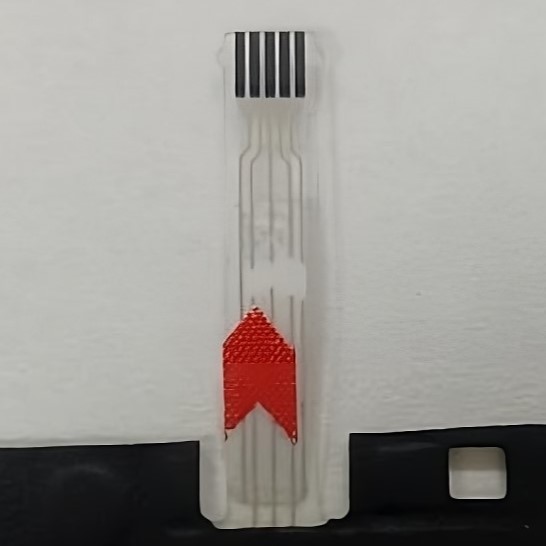

El proyecto se inició tras detectarse anomalías en el funcionamiento de un dispositivo electrónico que incorporaba un circuito flexible basado en pistas conductoras de plata. Durante la operación del sistema se observaban interrupciones eléctricas que afectaban al rendimiento del equipo y comprometían su fiabilidad. Estas incidencias obligaban a detener el funcionamiento del dispositivo y generaban dudas sobre la estabilidad del componente.
Los fallos en circuitos flexibles pueden tener múltiples orígenes. En algunos casos se relacionan con defectos generados durante el proceso de fabricación, como irregularidades en la deposición del material conductor o problemas de adhesión entre las capas del circuito. En otros casos, el origen puede estar asociado a tensiones mecánicas generadas durante el ensamblaje del dispositivo o a condiciones de uso que provocan fatiga o microfisuración en las pistas conductoras.
Los circuitos flexibles combinan materiales conductores y polímeros, lo que los hace especialmente sensibles a microfisuras, tensiones mecánicas y defectos de fabricación difíciles de detectar.
Una de las dificultades más habituales en este tipo de componentes es que los defectos pueden encontrarse a escalas microscópicas y no ser visibles mediante inspecciones convencionales. Pequeñas discontinuidades en las pistas conductoras o alteraciones en la microestructura del material pueden provocar pérdidas de conductividad que se manifiestan como fallos intermitentes o interrupciones del circuito.
Ante este escenario, resultaba necesario realizar un estudio detallado que permitiera identificar con precisión la naturaleza del defecto presente en el circuito flexible y comprender qué factores habían contribuido a su aparición.
Fallo en componentes electrónicos y necesidad de diagnóstico técnico
Cuando se produce un fallo en componentes electrónicos, uno de los principales retos consiste en determinar si se trata de una incidencia puntual o de un problema potencialmente sistemático. Esta distinción es especialmente relevante en entornos industriales, donde la repetición del defecto podría afectar a un gran número de unidades producidas.
En el caso analizado, el cliente necesitaba comprender si la rotura observada en el circuito flexible estaba asociada a un problema de diseño, a una desviación en el proceso de fabricación o a algún fenómeno relacionado con las condiciones de uso del dispositivo. Cada una de estas posibilidades implicaba escenarios distintos en términos de riesgo y de acciones correctivas necesarias.
Para abordar esta incertidumbre se planteó un estudio basado en el análisis comparativo entre una muestra defectuosa y una muestra considerada correcta. Este enfoque permite identificar diferencias en la morfología, en la estructura del material o en la continuidad de las pistas conductoras que puedan explicar el comportamiento observado.
El objetivo del estudio era obtener información técnica fiable que permitiera comprender el origen del defecto y aportar al cliente una base objetiva para la toma de decisiones relacionadas con la fiabilidad del producto.
Diagnóstico de fallos electrónicos en estructuras conductoras
El análisis de circuitos flexibles presenta particularidades que lo diferencian de otros estudios de electrónica convencional. Las pistas conductoras suelen tener dimensiones muy reducidas y se encuentran integradas en estructuras multicapa formadas por materiales con propiedades mecánicas y químicas diferentes.
En este tipo de configuraciones, los defectos pueden manifestarse en forma de microfisuras, discontinuidades en las pistas conductoras o problemas de adhesión entre las distintas capas del circuito. Estas alteraciones pueden desarrollarse de forma progresiva y provocar la pérdida de funcionalidad del componente sin que exista un daño visible a simple vista.
En estructuras electrónicas multicapa, pequeños defectos microscópicos pueden provocar fallos eléctricos intermitentes difíciles de reproducir en laboratorio.
El diagnóstico de fallos electrónicos en estos sistemas requiere aplicar técnicas de análisis capaces de examinar la superficie y la microestructura del material con un alto nivel de detalle. La combinación de inspección visual, microscopía y análisis químico permite identificar patrones de daño y reconstruir el proceso que ha llevado al fallo del componente.
En este contexto, el equipo técnico de INFINITIA llevó a cabo un estudio orientado a caracterizar la zona dañada del circuito flexible y determinar qué características del material o del proceso podían estar relacionadas con el defecto observado.
¿Cómo se abordó o cuál fue la solución?
Para investigar el origen del problema se diseñó un estudio basado en la comparación entre muestras defectuosas y muestras en buen estado. Este enfoque permite identificar diferencias relevantes en la morfología o en la composición de los materiales y es una metodología habitual en estudios de análisis de fallos en electrónica.
El trabajo se desarrolló combinando técnicas de microscopía y caracterización química que permitieron examinar con precisión las zonas afectadas del circuito flexible y obtener información detallada sobre las características del defecto.
Ingeniería forense de componentes electrónicos aplicada al diagnóstico
El estudio se abordó siguiendo una metodología propia de la ingeniería forense de componentes electrónicos, orientada a identificar las causas que han conducido al fallo del componente y a reconstruir el proceso que ha generado el daño observado.
En una primera fase se realizó una inspección visual detallada de las muestras disponibles. Este análisis inicial permitió localizar la zona donde se encontraba la discontinuidad en la pista conductora del circuito flexible y definir el área de interés para los análisis posteriores.

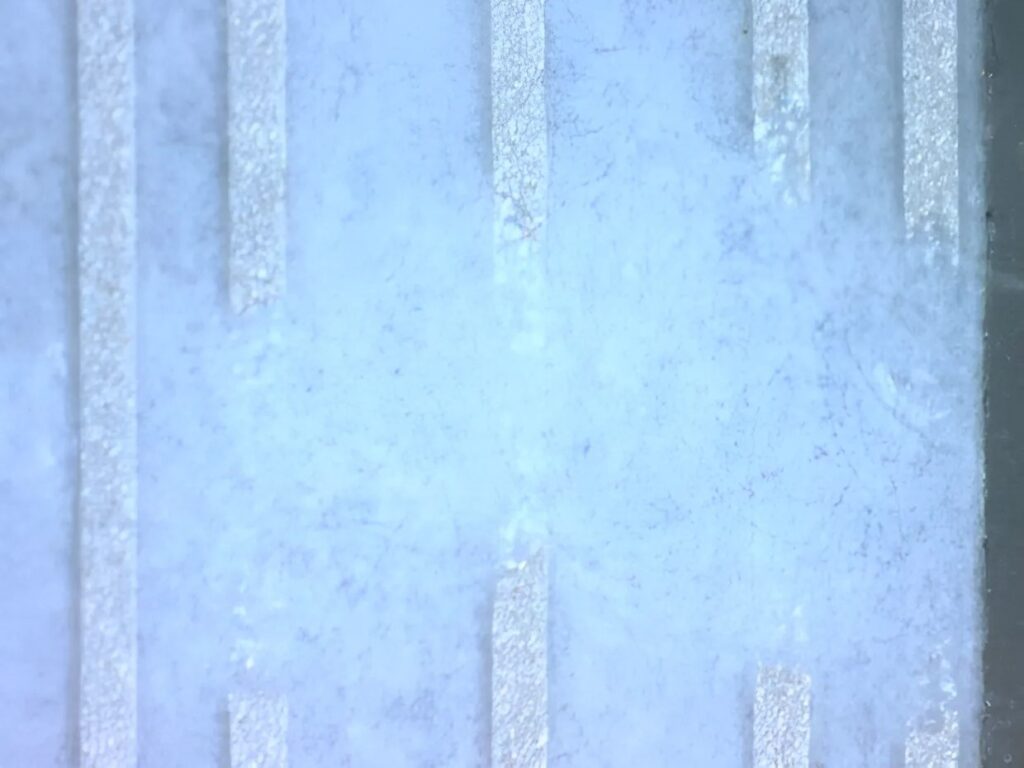

Posteriormente se aplicaron técnicas de microscopía óptica que permitieron examinar con mayor detalle la morfología de la zona dañada. Este tipo de análisis facilita la identificación de irregularidades superficiales, discontinuidades en el material conductor o posibles patrones de fractura asociados al fallo.
La comparación entre la muestra defectuosa y la muestra considerada correcta permitió identificar diferencias relevantes en la estructura del circuito. Este análisis comparativo constituye una herramienta clave en la ingeniería forense, ya que permite contextualizar el defecto observado y orientar la interpretación de los resultados obtenidos.
Análisis SEM EDX en electrónica para caracterización microestructural

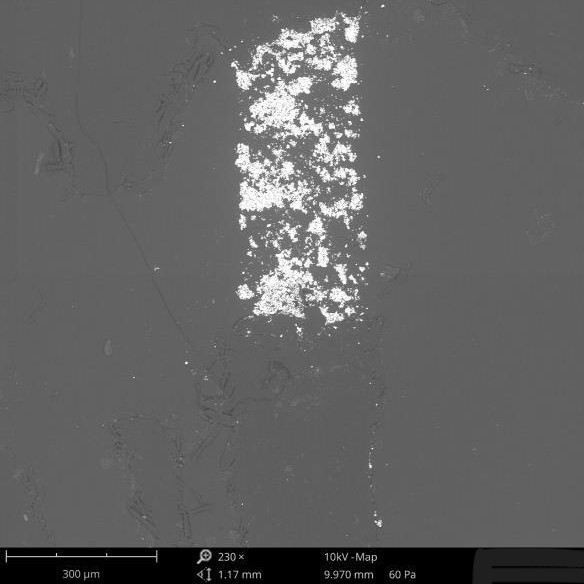

Con el objetivo de profundizar en el estudio del defecto se empleó microscopía electrónica de barrido (SEM) combinada con análisis químico mediante EDX. Estas técnicas permiten obtener imágenes de alta resolución de la superficie del material y analizar la composición elemental de las zonas estudiadas.
El uso de análisis SEM EDX en electrónica es especialmente útil cuando se investigan defectos en pistas conductoras, ya que permite examinar con gran precisión la morfología de las fracturas y detectar posibles variaciones en la composición del material. Esta información resulta clave para identificar si existen contaminaciones, inclusiones o alteraciones en la estructura del conductor.
La microscopía electrónica SEM permite observar defectos en pistas conductoras a escalas microscópicas que no pueden detectarse mediante inspección convencional.
Mediante la observación a escala microscópica fue posible analizar con detalle la superficie del circuito flexible y caracterizar la forma de la discontinuidad presente en la pista conductora. La elevada resolución del SEM permitió identificar características morfológicas que no podían observarse mediante técnicas de microscopía convencional.

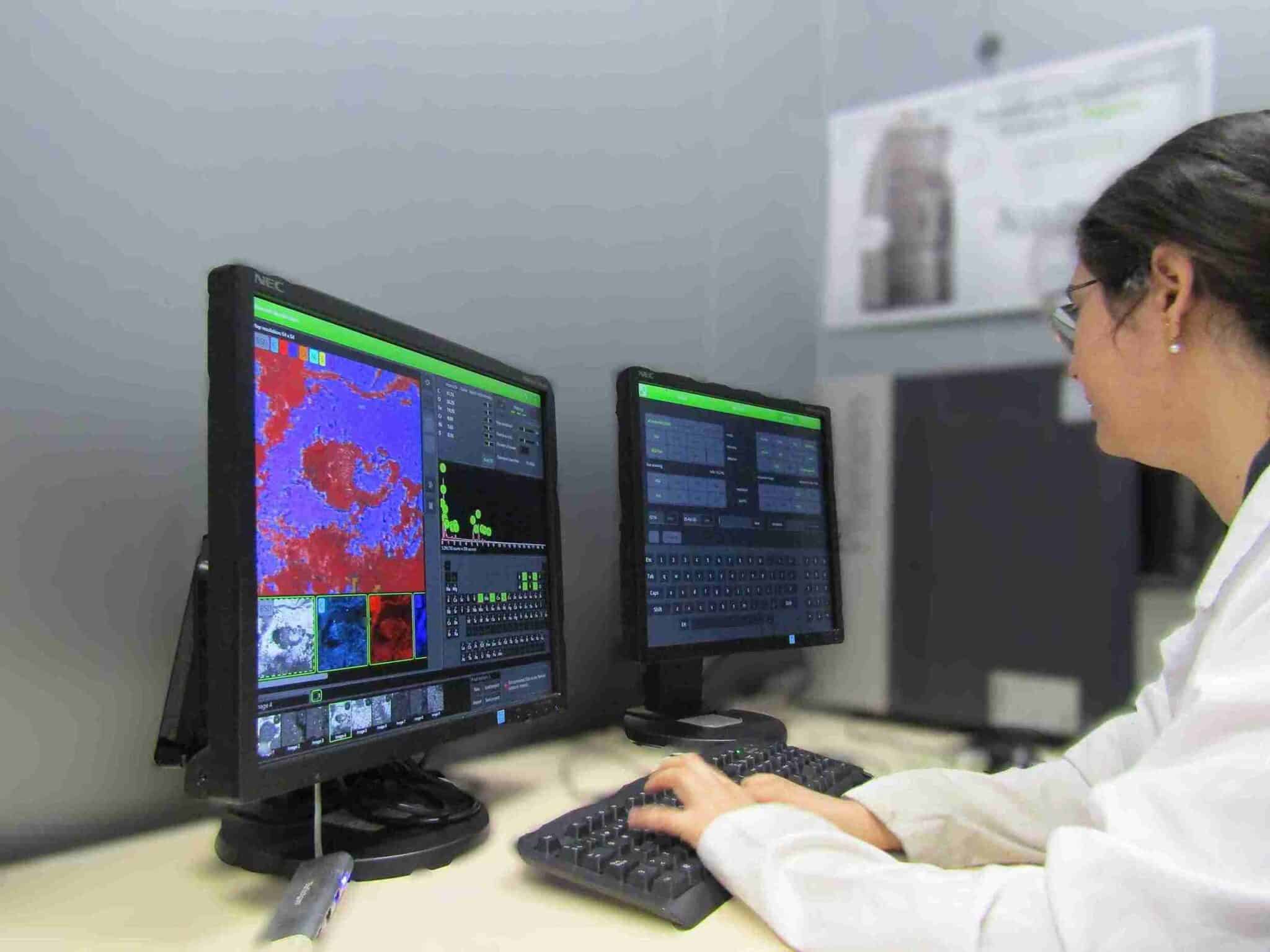

El análisis EDX complementó esta información proporcionando datos sobre la distribución de los elementos presentes en la zona estudiada. La combinación de ambas técnicas permitió obtener una visión completa de las características del material en la región donde se había producido el fallo.
Análisis de fallos en electrónica industrial para comprender el origen del defecto
La integración de los resultados obtenidos mediante las distintas técnicas analíticas permitió reconstruir el comportamiento del circuito flexible y comprender mejor las características del daño observado en el componente.
Este tipo de análisis de fallos en electrónica industrial no se limita únicamente a identificar el defecto presente en un material o componente. Su objetivo principal es interpretar los resultados obtenidos para entender qué mecanismos han podido intervenir en la aparición del problema.
El estudio permitió caracterizar las diferencias existentes entre las muestras analizadas y establecer una interpretación técnica del fenómeno que había provocado la interrupción en la pista conductora. Esta información proporcionó una base sólida para evaluar las posibles causas del fallo y su relación con el proceso de fabricación o con las condiciones de uso del componente.
Gracias a este enfoque, el cliente pudo comprender mejor el comportamiento del circuito flexible y disponer de información técnica útil para orientar futuras acciones destinadas a mejorar la fiabilidad del sistema electrónico.
